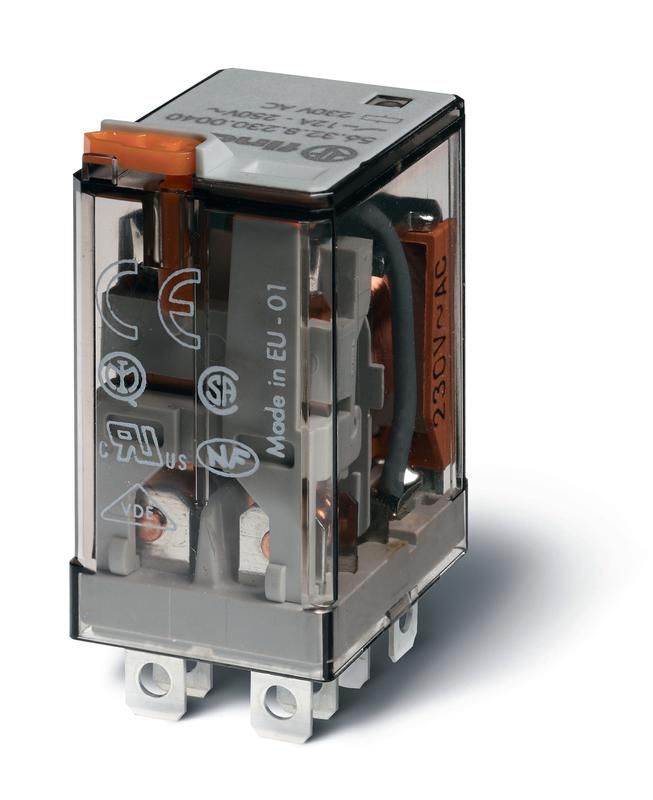

Реле миниатюрное силовое электромеханическое, монтаж в розетку или наконечники Faston (4.8х0.5мм), 2CO 12A, контакты AgNi, катушка 220В DC (рабочий диапазон 0.75...1,1Un), степень защиты RTI, опции: нет, специальная версия с нормированным срабатыванием (Umin=0,6Un) - 563292209202 FINDER

Реле миниатюрное силовое электромеханическое 2CO 12А с катушкой 220В DC от бренда FINDER, артикул 563292209202 - компактный коммутационный элемент для управления нагрузками до 12 А в цепях постоянного тока. Подходит для автоматизации, промышленной электроники и систем управления, где важна надёжная работа при минимальном напряжении срабатывания.

Назначение и область применения

Это реле используется для переключения мощных цепей с помощью слабого управляющего сигнала. Его применяют в устройствах, требующих точного и долговечного включения/выключения: системы управления станками, конвейерами, освещением, нагревательными элементами, а также в контроллерах и распределительных щитах. Модель 563292209202 особенно эффективна там, где возможны колебания напряжения питания - благодаря нормированному порогу срабатывания Umin=0.6Un.

Технические характеристики

• Количество и тип контактов: 2CO (два переключающих контакта - по два замыкающих и размыкающих)
• Номинальный ток контактов: 12 А
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым разрядам и износу
• Напряжение катушки: 220 В постоянного тока (DC)
• Минимальное напряжение срабатывания: 0.6 × Un = 132 В
• Тип монтажа: розетка (DIN) или наконечники Faston 4.8×0.5 мм
• Габариты: соответствуют стандартным гнездам серии 56

Совместимость и монтаж

Реле миниатюрное силовое электромеханическое 2CO 12А FINDER 563292209202 совместимо с базовыми розетками серии 56, используемыми в промышленных щитах. Также можно подключить через быстроразъёмные наконечники Faston 4.8×0.5 мм - удобно при сборке на плате или в модульных системах. Убедитесь, что контактные площадки на печатной плате или клеммах рассчитаны именно на этот размер. Никогда не подключайте катушку к переменному току - она работает только на постоянном напряжении 220 В DC.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и более длительный срок службы при частых включениях
• Нормированный порог срабатывания (0.6Un) обеспечивает стабильную работу даже при просадках напряжения
• Универсальный монтаж: розетка + Faston - позволяет использовать в разных типах устройств без переделки
• Компактный форм-фактор - экономит место в шкафах и панелях

Ограничения применения

• Не предназначено для работы с переменным током - катушка рассчитана исключительно на 220 В DC
• Максимальный ток 12 А - не подходит для нагрузок выше этого значения, даже кратковременно
• Не защищено от внешних воздействий (нет IP-класса) - требуется установка в закрытый корпус
• Не рекомендовано для частых включений свыше 1000 операций в час - возможен преждевременный износ контактов

Примеры использования

• Управление нагревателем в термостате с питанием от 220 В DC
• Переключение между двумя источниками питания в резервной системе
• Контроль включения насоса в системе охлаждения на основе сигнала от PLC
• Автоматическое отключение оборудования при снижении напряжения ниже 132 В

Практические советы

• При использовании с розеткой проверьте плотность посадки - плохой контакт вызывает перегрев
• Для соединения Faston-наконечников используйте инструмент для опрессовки - не зажимайте просто плоскогубцами
• Избегайте установки рядом с высокочастотными помехами - может возникнуть ложное срабатывание
• При замене всегда выключайте питание - даже малые токи на контактах могут повредить чувствительную электронику
• Запасной экземпляр лучше хранить в сухом месте - влага влияет на качество контактов AgNi
