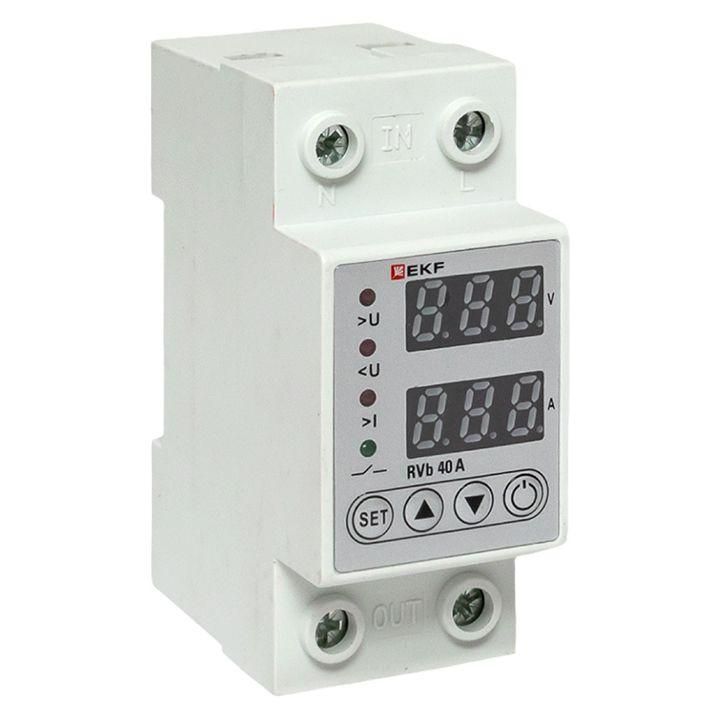

Реле напряжения и тока с дисп. RVb 40A EKF - rvb-m40a

Реле напряжения и тока с дисплеем RVb 40А от EKF - устройство для защиты оборудования от аварийных значений напряжения и тока в сети переменного тока. С помощью цифрового дисплея и настраиваемых порогов реле RVb 40А обеспечивает точную и своевременную коммутацию нагрузки, что особенно важно для чувствительной техники.

Назначение и область применения

Реле RVb 40А контролирует уровень напряжения и тока в однофазной сети переменного тока. При выходе параметров за установленные границы - реле автоматически отключает подключенную нагрузку. Это предотвращает повреждение оборудования из-за перенапряжения, заниженного напряжения или перегрузки по току. Устройство подходит для защиты бытовых и промышленных приборов: кондиционеров, насосов, компрессоров, станков, систем освещения и другого оборудования, чувствительного к колебаниям сети.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон контроля напряжения: 140–300 В
• Диапазон измерения напряжения (низкий): 140–210 В
• Диапазон измерения напряжения (высокий): 240–300 В
• Напряжение питания цепи управления: 100–300 В - реле работает даже при снижении напряжения до 100 В
• Максимальный коммутируемый ток: 40 А
• Количество переключающих контактов: 1 нормально замкнутый (НО)
• Время задержки срабатывания: регулируемое от 1 до 300 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Индикация: цифровой дисплей показывает реальное значение напряжения и тока в режиме реального времени
• Память: настройки сохраняются в энергонезависимой памяти после отключения питания

Совместимость и монтаж

RVb 40А устанавливается в распределительном щите на DIN-рейку шириной 35 мм. Подключение входной сети - к клеммам L и N, нагрузка подключается к контактам NO. Кабельная часть должна соответствовать сечению до 16 мм2. Для безопасной работы рекомендуется использовать автоматический выключатель перед реле для защиты от короткого замыкания. Реле совместимо со всеми типами нагрузок, включая активные (обогреватели), индуктивные (двигатели) и емкостные устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в сетях переменного тока. Производитель EKF гарантирует соответствие основным нормам, принятым в России и странах ЕАЭС. Однако сертификаты конкретных стандартов (например, ГОСТ, IEC) в предоставленных данных не указаны - проверьте документацию поставщика для официальной сертификации.

Преимущества

• Цифровой дисплей даёт точную информацию о текущих параметрах сети - нет необходимости во внешних измерительных приборах
• Настройка порогов срабатывания и задержки выполняется прямо на устройстве - не требуются программаторы или ПК
• Широкий диапазон рабочего напряжения (100–300 В) позволяет работать даже при серьёзных проседаниях в сети
• Автоматическое восстановление настроек после отключения питания - не требуется повторная калибровка
• Один контакт NO упрощает схему подключения и снижает риск ошибок при монтаже

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220/230 В
• Не имеет встроенного тепловой защиты по току - контроль тока происходит только по величине, а не по нагреву проводника
• Задержка срабатывания не может быть установлена менее 1 секунды - не подходит для защиты от импульсных помех
• Контакт рассчитан на 40 А - нельзя подключать нагрузки выше этого значения без использования контактора
• Не имеет функции контроля частоты - не защищает от изменения частоты сети (50+-2 Гц)

Примеры использования

• Защита холодильного оборудования в торговых залах - предотвращает запуск при низком напряжении, которое может вызвать перегрев компрессора
• Станки с ЧПУ в мастерских - отключает питание при перенапряжении, чтобы не повредить платы управления
• Системы водоснабжения с насосами - исключает работу насоса при недостаточном напряжении, продлевая срок службы двигателя
• Обогреватели и тепловые завесы - предотвращает перегрев при скачках напряжения свыше 280 В

Практические советы

• Перед первым запуском обязательно настройте пороги срабатывания: для большинства бытовых устройств оптимально - минимум 190 В, максимум 250 В
• Учитывайте посадочный диаметр клемм - они рассчитаны на кабель до 16 мм2; используйте наконечники при работе с многожильными проводами
• Если сеть часто испытывает кратковременные просадки (менее 5 сек), установите задержку включения 10–30 сек - это снизит количество ложных отключений
• Не подключайте реле RVb 40А последовательно с другими защитными устройствами - это может нарушить координацию срабатывания
• Проверяйте правильность подключения фазы и нуля - неверное подсоединение может привести к некорректной работе дисплея и срабатыванию
