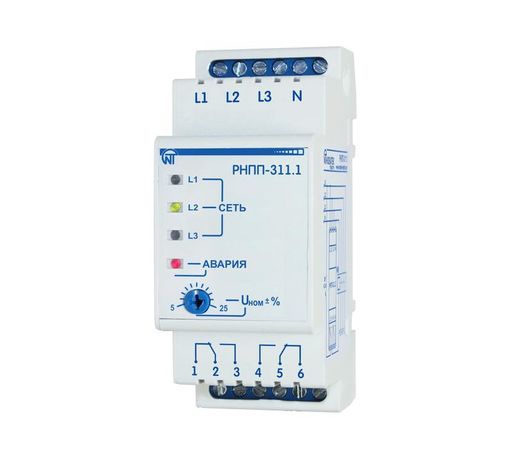

Реле напряжения РНПП-311.1 НовАтек-Электро 3425601311.1

Реле напряжения трехфазное РНПП-311.1 от НовАтек-Электро защищает оборудование от опасных отклонений в трёхфазной сети 380 В - таких как перенапряжение, понижение напряжения, обрыв фазы, перекос и неверный порядок чередования. Устройство устанавливается на DIN-рейку и подходит для промышленных систем управления, станков, насосов и других потребителей, чувствительных к качеству электроэнергии.

Назначение и область применения

Реле напряжения трехфазное РНПП-311.1 контролирует параметры трёхфазной сети переменного тока 380 В, 50 Гц. При возникновении аварийных ситуаций - обрыве одной из фаз, значительном перекосе напряжений, превышении или снижении уровня напряжения более чем на 0,02 секунды, а также при нарушении правильной последовательности фаз - устройство автоматически отключает нагрузку. Это предотвращает повреждение двигателей, преобразователей частоты, компрессоров и другой чувствительной аппаратуры.

Технические характеристики

• Напряжение питания: 380 В (переменный ток, AC)
• Коммутируемый ток: 55 А - способно управлять нагрузками средней и большой мощности
• Количество фаз: 3
• Количество переключающих контактов: 2 (нормально замкнутые/разомкнутые - для управления цепями отключения)
• Номинальная мощность: 0,05 кВА - минимальное энергопотребление устройства
• Диапазон выдержек времени: 0–600 секунд - можно настроить длительность задержки перед отключением
• Максимально допустимое время задержки срабатывания: 0,2 секунды - быстрое реагирование на критические отклонения
• Индикация: есть - светодиоды показывают состояние сети и сработавшую функцию
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Степень защиты: IP40 / IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3.1 - рассчитано на работу в помещениях с умеренным и холодным климатом
• Диапазон рабочих температур: от -35 C до +55 C

Совместимость и монтаж

Реле напряжения трехфазное РНПП-311.1 монтируется на стандартную DIN-рейку типа TS35. Подключение входных фаз L1, L2, L3 и нулевого провода N осуществляется через винтовые зажимы. Выходные контакты используются для управления внешним контактным устройством (например, магнитным пускателем) - они не предназначены для коммутации силовой нагрузки напрямую. Для надёжной работы необходимо обеспечить плотный контакт всех проводов и соблюдать полярность подключения нуля. Устройство совместимо с большинством распределительных щитов промышленного и коммерческого назначения.

Безопасность и стандарты

Реле напряжения трехфазное РНПП-311.1 соответствует требованиям безопасности для оборудования класса II и выполнено в соответствии с нормами ГОСТ Р МЭК 60947-5-1. Отсутствие защиты от брызг и пыли (IP40/IP20) требует установки внутри закрытого щита. Не предназначен для эксплуатации во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Объединяет пять функций защиты в одном корпусе: контроль напряжения, обрыва фаз, перекоса, чередования и временной задержки
• Высокая точность срабатывания - реакция на отклонения уже после 0,02 секунды
• Гибкая настройка времени задержки от 0 до 600 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Яркая индикация - сразу видно, какая именно защита сработала
• Низкое энергопотребление - всего 0,05 кВА, что снижает тепловыделение в щите

Ограничения применения

• Не работает при постоянном токе - только для переменного тока 380 В, 50 Гц
• Не имеет защиты от влаги и пыли выше IP40 - запрещена установка вне щита
• Не предназначено для прямой коммутации силовых цепей - требуется внешний контактор на 55 А
• Не рекомендовано применение при температурах ниже -35 C или выше +55 C
• Не подходит для сетей с высокими гармоническими искажениями - возможны некорректные срабатывания

Примеры использования

• Защита асинхронных двигателей на производстве - предотвращает выход из строя при обрыве фазы
• Контроль качества питания вентиляционных установок и насосных станций
• Подключение к частотным преобразователям, где важен правильный порядок фаз
• Автоматизация систем освещения и кондиционирования в административных зданиях
• Щиты управления технологическим оборудованием в пищевой, химической и деревообрабатывающей промышленности

Практические советы

• При монтаже проверьте соответствие напряжения сети 380 В +-10%. Превышение может вызвать ложное срабатывание
• Настройте время задержки в зависимости от характера нагрузки: для двигателей - 1–5 сек, для электроники - 0,5–2 сек
• Убедитесь, что нулевой провод подключен правильно - отсутствие нуля делает контроль перекоса невозможным
• При первом запуске используйте индикацию для диагностики: если горит LED “Перекос” - проверьте баланс нагрузки между фазами
• Заменяйте РНПП-311.1 только аналогичными устройствами - не все реле поддерживают одновременно все пять функций
• Проверяйте затяжку клемм каждые 6–12 месяцев - особенно при больших токах и вибрациях
