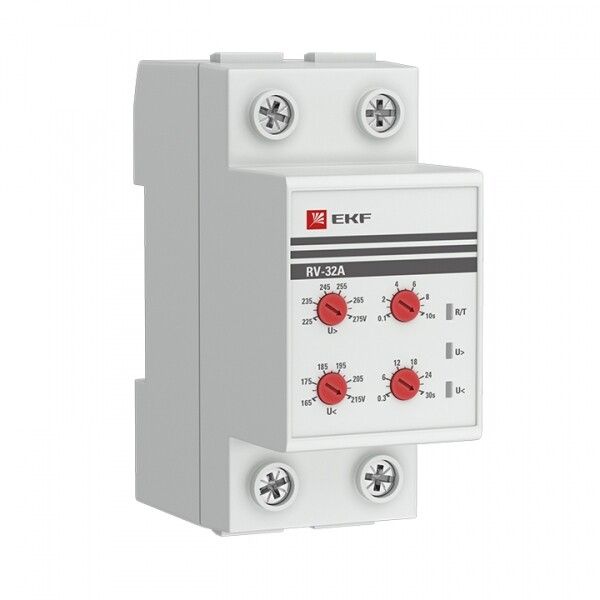

Реле напряжения (сквозное подкл.) RV-32A EKF PROxima |

Реле напряжения со сквозным подключением EKF RV-32A предназначено для защиты оборудования от опасных колебаний сетевого напряжения. Устройство размыкает цепь при выходе напряжения за установленные пределы и автоматически восстанавливает питание после нормализации параметров. Подходит для установки в щитах жилых домов, офисов и промышленных объектах.

Назначение и область применения

Реле напряжения со сквозным подключением EKF RV-32A контролирует уровень переменного тока в однофазной сети и отключает нагрузку при аварийных значениях напряжения. Особенно актуально применение в регионах с нестабильным электроснабжением или при риске перекоса фаз из-за обрыва нулевого провода. Устройство не стабилизирует напряжение - оно лишь прекращает подачу энергии, пока параметры не вернутся в безопасный диапазон.

Технические характеристики

• Тип тока: Переменный (AC)
• Диапазон измерения напряжения: 165–215 В и 225–275 В - два рабочих интервала для точного контроля
• Пороговое напряжение срабатывания: 165–275 В - при достижении этих значений реле отключает нагрузку
• Напряжение питания: 60–300 В - работает даже при серьёзном проседании или скачке напряжения
• Задержка срабатывания: 0,1–10 сек - позволяет избежать ложных срабатываний при кратковременных перепадах
• Гистерезис: Да - предотвращает частые включения/выключения при колебаниях напряжения около порога
• Номинальный ток: 32 А - рассчитано на мощные нагрузки до 7 кВт при 230 В
• Контакты: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ)
• Индикация: Цифровой дисплей отображает текущее напряжение
• Способ монтажа: DIN-рейка 35 мм
• Подключение: Винтовые клеммы - надёжное соединение без необходимости пайки

Совместимость и монтаж

Реле напряжения со сквозным подключением EKF RV-32A устанавливается на DIN-рейку в распределительном щите. Электрическая цепь проходит сквозь устройство - входной и выходной провода подсоединяются к одному и тому же контакту, что исключает необходимость разрывать линию. Для подключения используйте провода сечением до 4 мм2. Обязательно соблюдайте полярность: L и N должны быть правильно подведены к соответствующим клеммам. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Реле напряжения со сквозным подключением EKF RV-32A соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяется в соответствии с ГОСТ IEC 61810-1 и ГОСТ R 50030.2. Конструкция защищена от случайного доступа к токоведущим частям. Не предназначен для работы в взрывоопасных средах или помещениях с высокой влажностью без дополнительной защиты корпуса.

Преимущества

• Автоматическое восстановление питания после нормализации напряжения - не требует ручного вмешательства
• Настройка верхнего и нижнего порогов срабатывания - адаптация под конкретные условия сети
• Гистерезис снижает число ложных срабатываний при нестабильном напряжении
• Цифровой дисплей даёт реальную картину состояния сети в режиме реального времени
• Высокий номинальный ток (32 А) позволяет использовать реле для защиты групповых линий, насосов, кондиционеров и другого оборудования

Ограничения применения

• Не подходит для трёхфазных систем - контролирует только одну фазу
• Не защищает от перегрузки по току - для этого требуется отдельное термомагнитное устройство
• Не имеет IP-защиты - запрещён монтаж в открытых или сырых местах без бокса
• Не управляет внешними сигналами - нет RS-485, Wi-Fi или SMS-оповещений
• Не рекомендовано использование при постоянном напряжении ниже 60 В или выше 300 В - возможно повреждение электроники

Примеры использования

• Защита холодильников, стиральных машин и другой бытовой техники в квартирах с нестабильным напряжением
• Обеспечение безопасности насосов и компрессоров в котельных и на производстве
• Страхование дорогостоящего оборудования (например, ЧПУ-станков) от повреждений при просадке или скачке напряжения
• Установка перед группой розеток в офисе или мастерской для предотвращения выхода из строя компьютеров и оргтехники

Практические советы

• При настройке порогов учтите типичные колебания вашей сети - лучше выбрать диапазон шире, чем минимальный, чтобы избежать частых отключений
• Задержку включения установите не менее 3–5 секунд - это позволит сети стабилизироваться после аварии
• Проверьте посадочный диаметр проводов - они должны плотно входить в винтовые клеммы; слабый контакт вызывает нагрев
• Не устанавливайте реле рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты)
• При первом включении проверьте работу: искусственно снизьте напряжение до 160 В - реле должно отключиться, затем восстановите - через заданную паузу произойдёт включение
