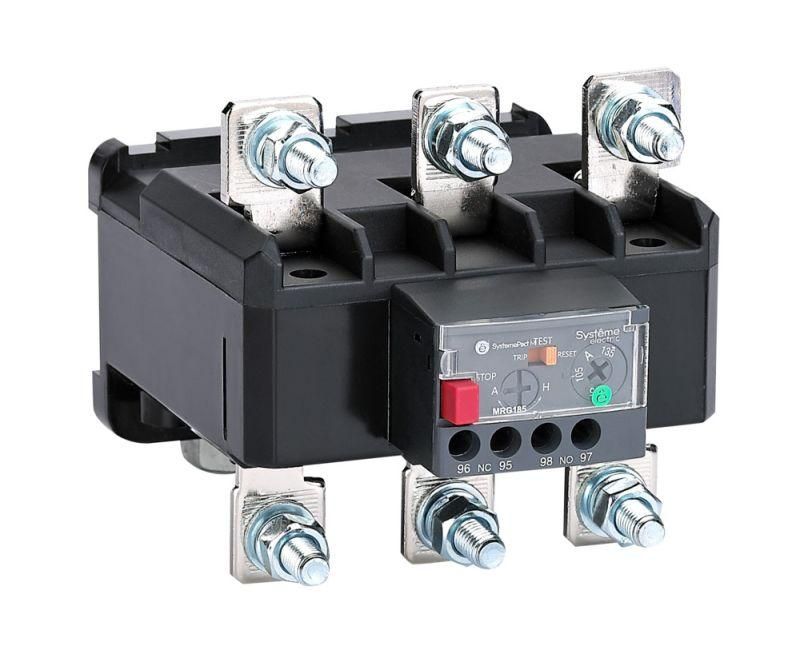

Реле перегрузки тепловое MRG F185 90-115A SE MRG185115 APC

Реле перегрузки тепловое MRG F185 90-115A - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Применяется совместно с контакторами серии MC1G, устанавливается непосредственно под ними. Бренд Systeme Electric, артикул mrg185115.

Назначение и область применения

Реле перегрузки тепловое MRG F185 90-115A защищает электродвигатели от повреждений, вызванных превышением допустимого тока. Подходит для защиты двигателей в системах с частыми пусками, где возможны заклинивание ротора, обрыв одной из фаз или затяжной запуск. Устройство работает в паре с контакторами MC1G и используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках.

Технические характеристики

• Номинальный ток реле: 185 А
• Диапазон регулирования тока срабатывания: 90–115 А
• Класс срабатывания: 10 (время срабатывания при 7,2-кратном токе - 4–10 секунд)
• Метод подключения: винтовые зажимы
• Способ установки: монтаж непосредственно под контактором MC1G
• Серия: SystemePact MRG

Совместимость и монтаж

Реле MRG F185 90-115A совместимо только с контактными аппаратами серии MC1G. Установка выполняется механически - реле вставляется в специальный держатель под контактором, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: необходимо соблюдать момент затяжки, указанный в документации производителя. Нельзя использовать с другими сериями контакторов - несовместимость приведёт к некорректной работе защиты.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с классом 10
• Удобная интеграция с контактным оборудованием - минимизирует количество соединений и занимаемое место
• Стабильная работа при колебаниях температуры окружающей среды
• Возможность ручного сброса после срабатывания - предотвращает самопроизвольное включение оборудования

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требует обязательной установки автоматического выключателя или предохранителей
• Не рекомендуется применять в условиях постоянных ударных нагрузок или сильной вибрации - возможна ложная активация
• Запрещено использовать вне диапазона регулирования 90–115 А - при меньшем токе реле не сработает, при большем - будет работать некорректно
• Не подходит для работы в помещениях с высокой запылённостью или агрессивной химической средой - отсутствует защита выше IP54

Примеры использования

• Защита двигателя воздушного компрессора мощностью 75 кВт, работающего в режиме циклического пуска
• Обеспечение безопасности конвейерной линии в пищевой промышленности, где возможны заклинивания роликов
• Контроль тока в насосной станции с частыми аварийными остановками

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 90–115 А - используйте клещи для измерения рабочего тока
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте шкалу на корпусе реле
• После срабатывания реле дайте ему остыть перед сбросом - повторный пуск сразу после нагрева может привести к новому срабатыванию
• Проверяйте надёжность зажимов проводов каждые 6 месяцев - ослабление контакта увеличивает риск перегрева
• Используйте только оригинальные контакторы MC1G - сторонние аналоги могут не обеспечить правильную механическую и электрическую связь
