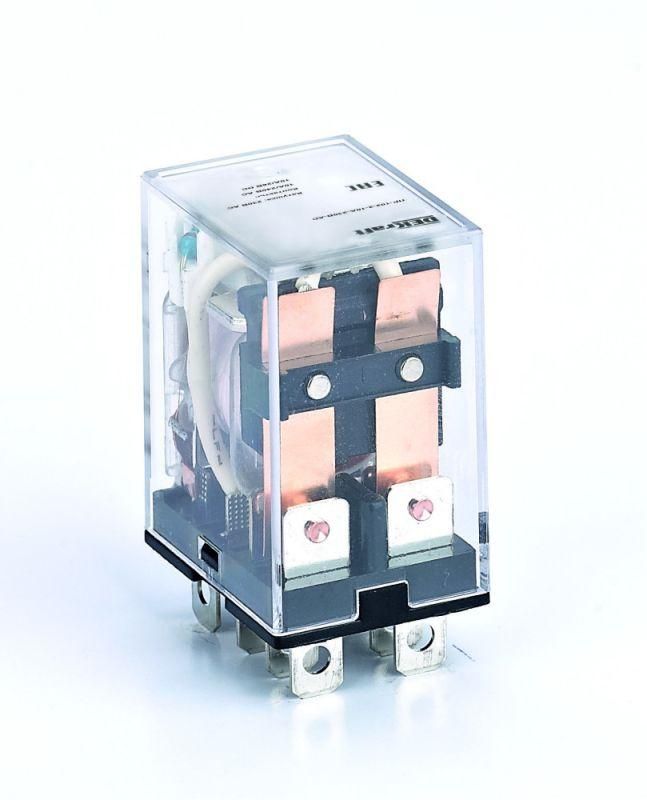

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей управления с нагрузкой до 10 А при постоянном напряжении 110 В. Благодаря встроенной светодиодной индикации и втычному монтажу, ПР-102 удобно применять в автоматизированных системах с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для включения/выключения маломощных нагрузок: клапанов, световых сигналов, малых двигателей, соленоидов. Часто применяется в пультах управления, станках, конвейерах, системах автоматизации, где требуется изолированное управление и визуальный контроль состояния.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально разомкнутые)
• Тип контактов: одинарные, без фиксации положения (моностабильное)
• Полярность: определённая - необходимо соблюдать правильное подключение + и –
• Индикация: встроенная светодиодная лампа горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной - устанавливается в панель или на DIN-рейку через специальный держатель
• Подключение: штепсельное - контакты подключаются через разъём, не требует пайки

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами типа “втычной” для реле 11–15 мм шириной. Установка осуществляется в гнездо на DIN-рейке или монтажной плате. Для надёжного контакта рекомендуется проверить соответствие шага контактов разъёма (обычно 5,08 мм). Разъём обеспечивает быстрый демонтаж без инструментов - удобно при замене или обслуживании.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 допускает использование в закрытых щитах с минимальным риском попадания влаги. Напряжение 110 В DC находится в безопасной зоне для операторов, однако при работе с высокими токами (до 10 А) следует соблюдать правила электробезопасности: отключать питание перед обслуживанием, использовать изолированные инструменты.

Преимущества

• Светодиодная индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Втычной разъём исключает необходимость в пайке и ускоряет замену устройства
• Компактные габариты позволяют размещать несколько реле в одном модуле
• Устойчивость к вибрациям благодаря жёсткой конструкции корпуса
• Один тип контакта (NO) упрощает проектирование схем - нет путаницы с NC-контактами

Ограничения применения

• Не предназначен для работы с переменным током - при подаче AC возможен выход из строя катушки
• Полярность обязательна: неверное подключение (+/-) приведёт к отказу срабатывания
• IP21 не защищает от брызг, пыли или влажной среды - нельзя использовать вне электрошкафов
• Нет запасных контактов - невозможно расширить количество каналов без установки второго реле
• Максимальный ток 10 А - не подходит для управления двигателями выше 1,5 кВт

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение световой индикации на пульте управления
• Коммуникация между PLC и реле стартера насоса
• Формирование сигнала включения/отключения нагревателя в термостате
• Замена механических реле в старых системах для повышения надёжности

Практические советы

• Проверьте полярность перед первым включением - светодиод не загорится при обратном подключении
• При использовании на DIN-рейке убедитесь, что разъём плотно зафиксирован - плохой контакт вызывает перегрев
• Для длительной работы при максимальном токе (10 А) обеспечьте хорошую вентиляцию вокруг реле
• Не используйте ПР-102 для коммутации индуктивных нагрузок без дугогашения (например, реле или катушки) - это сокращает срок службы контактов
• Запасные экземпляры стоит хранить в сухом месте - даже при IP21 чувствителен к конденсату
