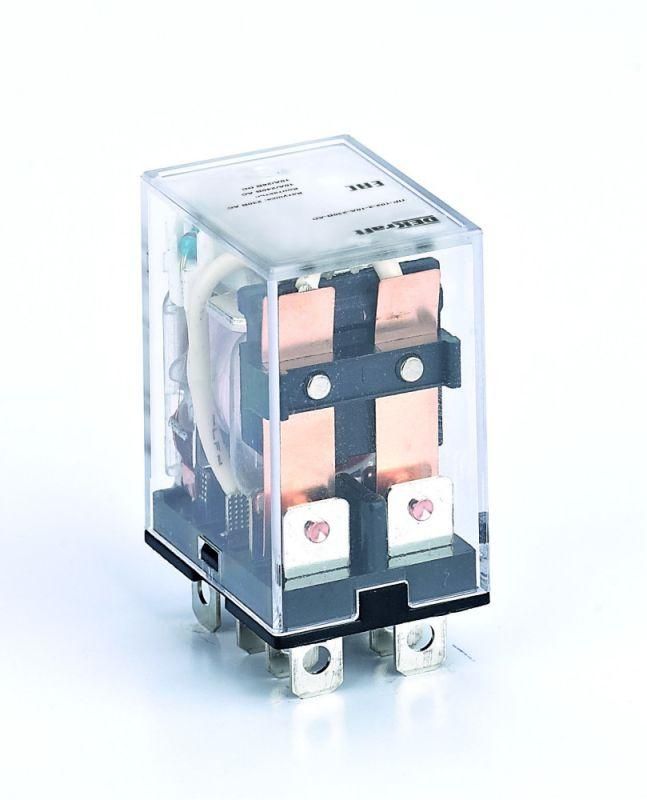

Промежуточное реле 2 контакта с LED индикацией 10А 6В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжно работает при постоянном токе 6 В, управляет нагрузками до 10 А, удобно монтируется на DIN-рейку или панель, а светодиодная индикация наглядно показывает текущее состояние.

Назначение и область применения

Промежуточное реле 2 контакта с LED индикацией 10А 6В DC ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером или датчиком) и исполнительными элементами - моторами, клапанами, световыми индикаторами, маломощными насосами. Подходит для задач, где требуется частое включение/выключение нагрузки, но не нужна высокая мощность. Часто применяется в панелях управления, станках, конвейерах, системах освещения и автоматики зданий.

Технические характеристики

• Напряжение питания катушки: 6 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2
• Тип контактов: одинарные, нормально замкнутые и нормально разомкнутые - не указаны отдельно, работают как переключаемые пары
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной, с разъёмным подключением
• Полярность: определённая - необходимо соблюдать правильное подключение + и –

Совместимость и монтаж

Промежуточное реле 2 контакта с LED индикацией 10А 6В DC ПР-102 устанавливается на DIN-рейку шириной 35 мм или крепится на монтажную панель через фланец. Монтаж осуществляется путём вставки в соответствующий разъём - контакты подключаются штепсельным способом, что ускоряет замену и обслуживание. Для работы необходим источник постоянного тока 6 В с учётом полярности. Разъём совместим с типовыми базами для реле серии ПР-102. Убедитесь, что разъём на рейке или плате рассчитан на ток 10 А.

Безопасность и стандарты

Промежуточное реле 2 контакта с LED индикацией 10А 6В DC ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу внутри закрытых щитов. Не предназначен для эксплуатации во взрывоопасных средах, на открытом воздухе или в условиях повышенной запылённости.

Преимущества

• Светодиодная индикация позволяет оперативно диагностировать состояние реле без тестирования
• Втычной монтаж снижает время замены и исключает ошибки при подключении
• Компактные габариты экономят место в распределительных щитах
• Высокая надёжность переключения при частых циклах включения
• Поддержка постоянного тока 6 В - идеально для современных контроллеров и датчиков

Ограничения применения

• Не подходит для переменного тока - только для 6 В постоянного тока
• IP21 не защищает от брызг, пыли и влаги - нельзя использовать вне герметичных корпусов
• Ограниченная мощность: максимальный ток 10 А - не годится для крупных двигателей или нагревательных элементов
• Чувствителен к обратной полярности - неверное подключение может повредить катушку
• Отсутствие нормально замкнутых контактов - все два контакта являются переключаемыми, без отдельных NO/NC

Примеры использования

• Управление маломощным насосом в системе охлаждения по сигналу от термостата
• Переключение режима работы конвейера через PLC с выходом 6 В DC
• Индикация состояния аварийной остановки через встроенную LED-подсветку
• Коммутирование сигнальных ламп в пульте управления станком
• Реализация логических схем в автоматических системах с использованием двух каналов

Практические советы

• Обязательно проверьте полярность при подключении катушки - минус и плюс должны совпадать с маркировкой на разъёме
• Выбирайте разъёмную базу с тем же шагом контактов и rated current ≥10 А - не используйте универсальные базы для меньших токов
• При установке на DIN-рейку убедитесь, что рядом достаточно места для теплоотвода - длительная работа под нагрузкой 10 А вызывает нагрев
• LED-индикация горит только при питании катушки - если она не светится, проверьте наличие напряжения 6 В и целостность цепи управления
• Замена реле ПР-102 не требует перепайки - просто выньте старый модуль и вставьте новый, предварительно отключив питание
