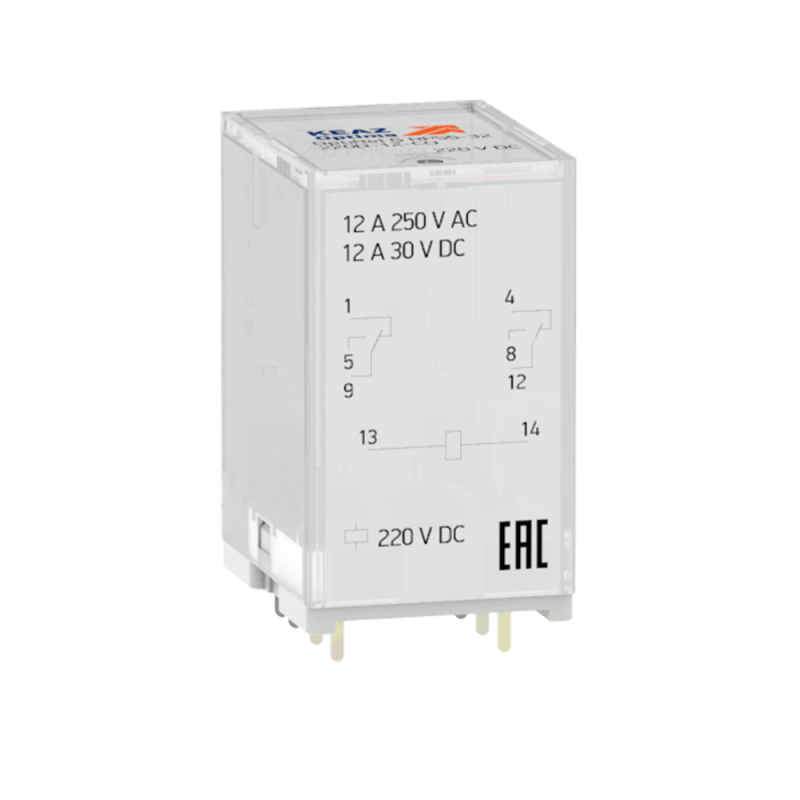

Реле промежуточное OptiRel G RP55-32-110-12-CO/TIL| 281067 | КЭАЗ

Реле промежуточное RP55-32-110-12-CO/TIL от КЭАЗ - устройство для коммутации слаботочных управляющих цепей и силовых нагрузок до 12 А. Применяется в системах автоматизации, где требуется надёжная гальваническая развязка и возможность удалённого управления. Артикул 281067 соответствует модели из серии OptiRel G, предназначенной для монтажа на DIN-рейку.

Назначение и область применения

Реле промежуточное RP55-32-110-12-CO/TIL используется для передачи сигнала между контроллером (например, ПЛК) и мощным оборудованием - двигателями, нагревателями, светильниками. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для станков, конвейеров, систем вентиляции и других промышленных объектов.

Технические характеристики

• Напряжение управления: 110 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально открытый, один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: винтовые зажимы для проводов
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуге и окислению
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Полюсность: свободная - можно подключать любым способом
• Функции: кнопка тестирования, механический индикатор положения контактов, встроенный светодиод для индикации включения
• С принудительно управляемыми контактами: да - гарантирует размыкание даже при заклинивании якоря

Совместимость и монтаж

Реле RP55-32-110-12-CO/TIL предназначено для установки в розетку RR94, которая крепится на DIN-рейку. Без розетки реле невозможно подключить. Для надёжной фиксации в розетке необходим дополнительный фиксатор - он продается отдельно. Установка выполняется путём вдавливания реле в розетку до щелчка. Для демонтажа используйте фиксатор - вытяните реле, не дергая за провода.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Конструкция с принудительно управляемыми контактами обеспечивает безопасное отключение даже при отказе механизма. Наличие индикаторов позволяет оперативно определить состояние устройства без дополнительных приборов. Однако из-за степени защиты IP00 реле нельзя использовать в условиях запыления, влаги или открытых площадках - обязательно помещать в электрический шкаф.

Преимущества

• Высокая надёжность контактов AgNi - долгий срок службы при частых включениях
• Интегрированные индикаторы (светодиод + механический статус) снижают время диагностики
• Кнопка “тест” позволяет проверить работу без подачи напряжения на вход
• Гальваническая развязка защищает управляющую электронику от скачков напряжения
• Широкая совместимость с другими изделиями серии OptiRel G - легко расширять систему

Ограничения применения

• Не работает без розетки RR94 - обязательный элемент монтажа
• IP00 - нельзя устанавливать вне герметичных шкафов; не подходит для сырых, пыльных или агрессивных сред
• Напряжение управления только 110 В AC - несовместимо с 24 В DC или 220 В AC без преобразователя
• Не содержит встроенную защиту от импульсных перенапряжений - при работе с индуктивными нагрузками (катушки, двигатели) необходимо подключать отдельный RC-фильтр или MOV

Примеры использования

• Управление двигателем насоса через ПЛК - сигнал 24 В DC от контроллера усиливается реле до 110 В AC для включения насоса
• Автоматическое включение освещения в цеху по таймеру - реле переключает группу ламп при получении команды
• Резервирование цепи: одно контакта включает основную нагрузку, второе - резервный источник

Практические советы

• Выбирайте розетку RR94 с правильным числом контактов - она должна соответствовать количеству выходов реле (в данном случае - 2)
• Затягивайте винты в зажимах с усилием 0,4–0,5 Нм - недостаточное затягивание вызывает нагрев, избыточное - повреждает пластик
• При использовании с индуктивными нагрузками (электромагниты, катушки) всегда устанавливайте вольт-диод или RC-цепь параллельно контакту - предотвращает подгорание
• Для быстрого обслуживания храните запасные фиксаторы - они часто теряются при демонтаже
• Проверяйте целостность светодиода и механического индикатора при первом включении - это подтверждает работоспособность реле
