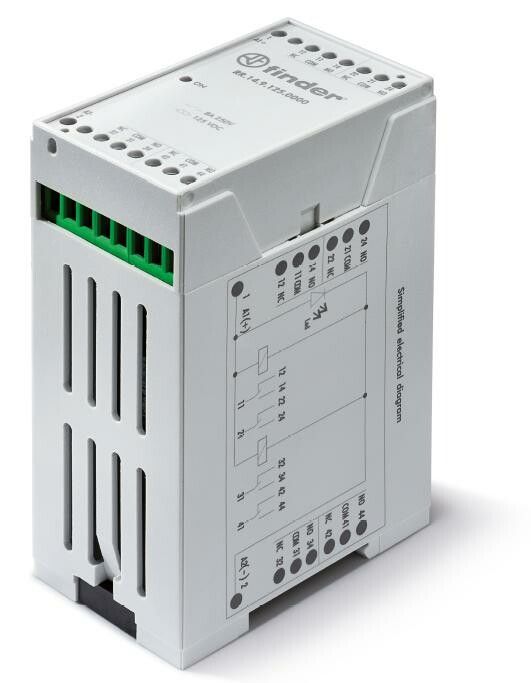

Промышленные быстродействующие реле ( 3мс); монтаж на рейку 35мм; 4CO 8A; Контакты AgCdO; питание 110-125В DС | RR1491250000 Finder RR.14.9.125.0000

Реле промышленное быстродействующее 3мс Finder RR с артикулом rr.14.9.125.0000 предназначено для точного и быстрого коммутирования цепей постоянного тока в автоматизированных системах. Благодаря четырём переключающим контактам и времени срабатывания всего 3 мс, устройство идеально подходит для задач, где важна скорость и надёжность.

Назначение и область применения

Реле промышленное быстродействующее Finder RR используется там, где требуется быстрая реакция на управляющий сигнал: в системах автоматизации, на конвейерах, в станках ЧПУ, в устройствах безопасности и в аппаратуре с частыми циклами включения-выключения. Подходит для работы в условиях промышленной автоматики, где важно минимизировать задержки в управлении нагрузками до 8 А.

Технические характеристики

• Напряжение питания: 110–125 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество контактов: 4 переключающих (4CO - четыре однополюсных переключающих контакта)
• Время срабатывания: 3 мс - минимальная задержка между подачей сигнала и замыканием контактов
• Тип контактов: серебро-кадмиевый оксид (AgCdO) - устойчивы к дуговым разрядам, подходят для индуктивных нагрузок
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжное фиксирование проводов
• Индикация: светодиод показывает наличие напряжения на катушке
• Поляризация: определённая полюсность - необходимо соблюдать правильную полярность подключения
• Тип управления: моностабильное - возвращается в исходное состояние после снятия питания
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +55C, допустима повышенная влажность
• Соответствие нормам: EN 50178 - стандарт для электрооборудования в промышленных системах

Совместимость и монтаж

Реле промышленное быстродействующее Finder RR совместимо со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Каждый из четырёх контактов имеет винтовые зажимы для подключения проводов сечением до 2,5 мм2. Обязательно проверьте полярность при подключении питания: неверное подсоединение (+/-) может повредить катушку. Индикация светодиодом позволяет оперативно диагностировать наличие напряжения на входе без тестера.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который гарантирует безопасность и надёжность в промышленных системах. Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовыми контактами. Материалы контактов AgCdO снижают риск прилипания при коммутации индуктивных нагрузок, что увеличивает срок службы. Однако IP20 не обеспечивает защиту от брызг, пыли или влаги - не используйте реле в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Высокая скорость срабатывания - 3 мс - позволяет использовать в высокочастотных циклах управления
• Контакты AgCdO обеспечивают долгий срок службы даже при работе с индуктивными нагрузками (например, катушки, двигатели)
• Светодиодная индикация упрощает диагностику и обслуживание
• Фиксация на DIN-рейке делает сборку и замену быстрой и удобной
• Чёткая спецификация по напряжению (110–125 В DC) снижает риск некорректной работы при колебаниях сети

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или агрессивной среды - IP20 не защищает от внешних воздействий
• Запрещена работа при переменном токе - реле рассчитано только на постоянный ток 110–125 В
• Обязательно соблюдайте полярность подключения; обратное включение может вывести реле из строя
• Не рекомендуется для коммутации мощных импульсных нагрузок выше 8 А - возможен выход из строя контактов
• Не предназначен для монтажа вне щита - требует закрытой распределительной коробки или шкафа

Примеры использования

• Управление пневматическими клапанами на конвейере
• Переключение цепей питания двигателей в станках с ЧПУ
• Автоматическая блокировка при аварийной остановке
• Коммутация световой сигнализации в промышленных зонах
• Цифровые системы управления с частыми циклами включения (до нескольких тысяч раз в час)

Практические советы

• При подборе реле убедитесь, что ваша система работает именно в диапазоне 110–125 В DC - другие значения не поддерживаются
• Для индуктивных нагрузок (катушки, реле, малые двигатели) всегда используйте дроссель или RC-цепь для гашения переходных процессов - продлит жизнь контактам
• Проверяйте плотность затяжки винтов: недостаточно затянутые провода вызывают нагрев, слишком сильная затяжка - повреждает зажим
• При замене старого реле - сравните тип контактов: AgCdO лучше, чем обычное серебро, особенно при частых включениях
• Для сложных систем - используйте реле вместе с предохранителем на 10 А в цепи питания - это повысит безопасность всей цепи
