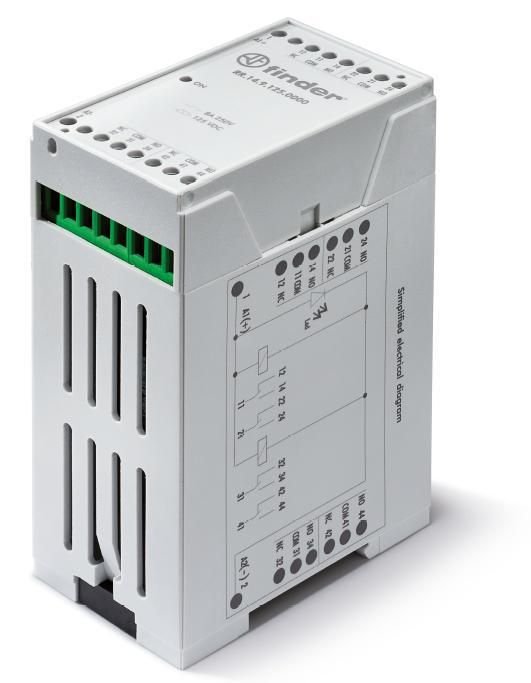

Промышленные быстродействующие реле (≤3мс); монтаж на рейку 35мм; 4CO 8A; Контакты AgCdO; питание 220В DС; степень защиты IP20 | RR1492200000 Finder RR.14.9.220.0000

Реле промышленное быстродействующее 3мс Finder RR с монтажом на DIN-рейку и питанием 220 В постоянного тока обеспечивает надёжное управление нагрузками до 8 А. Модель rr1492200000 предназначена для задач, где важна скорость реакции и устойчивость к помехам - например, в системах автоматизации, станках и конвейерах.

Назначение и область применения

Реле промышленное быстродействующее Finder RR используется для коммутации цепей постоянного тока в условиях высокой частоты включений. Благодаря времени срабатывания всего 3 мс, оно идеально подходит для точного управления в автоматизированных системах: промышленные контроллеры, системы безопасности, импульсные схемы, оборудование с требовательными временными параметрами.

Технические характеристики

• Напряжение питания: 220 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Время срабатывания: 3 мс
• Количество контактов: 4 переключающих (4CO - 4 нормально замкнутых)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуговым повреждениям
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы
• Индикация: светодиод показывает состояние включения
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Тип управления: моностабильное (возврат в исходное положение после отключения питания)
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Соответствие стандарту: EN 50178

Совместимость и монтаж

Реле промышленное быстродействующее Finder RR совместимо со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: рекомендуется использовать жилы сечением 0,2–2,5 мм2. Обязательно проверьте полярность: неверное подключение питания может привести к отказу работы.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который регламентирует безопасность электрооборудования для промышленного применения. Контакты из AgCdO обеспечивают долгий срок службы даже при перегрузках и коммутации индуктивных нагрузок. Степень защиты IP20 позволяет применять устройство внутри щитов, но не в открытых или влажных средах.

Преимущества

• Высокая скорость срабатывания - 3 мс - минимизирует задержки в автоматических цепях
• Контакты AgCdO снижают риск пригорания и увеличивают ресурс при работе с индуктивной нагрузкой
• Светодиодная индикация позволяет оперативно диагностировать состояние без тестирования
• Фиксация на DIN-рейке ускоряет сборку и обслуживание шкафов управления
• Соответствие EN 50178 гарантирует соответствие требованиям промышленной безопасности

Ограничения применения

• Не применяйте в условиях воздействия пыли, брызг воды или агрессивных газов - IP20 не обеспечивает герметичность
• Запрещено подключать переменный ток - реле рассчитано только на 220 В постоянного тока
• Не используйте для нагрузок выше 8 А - возможен выход из строя контактов
• Чувствительно к обратной полярности: при неправильном подключении питания реле не сработает
• Не предназначен для частых включений при токе выше 5 А - снижается ресурс контактов

Примеры использования

• Управление двигателями постоянного тока в конвейерных линиях
• Переключение сигналов в системах аварийной остановки
• Коммутирование соленоидов и клапанов в пневматических системах
• Интерфейсы между PLC и силовыми цепями в станках ЧПУ
• Цифровые схемы с высокочастотным управлением, где требуется минимальная задержка

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно подключите демпферную цепь (диод или RC-цепь) для продления жизни контактов
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает клемму
• Учитывайте посадочные размеры: модель rr1492200000 занимает 4 модуля (17,5 мм каждый), планируйте место в распределительном щите
• Для многоканальных решений можно комбинировать несколько реле Finder RR в одном шкафу - они совместимы по форм-фактору и клеммам
• При длительной эксплуатации в условиях колебаний температуры - периодически осматривайте контакты на наличие окисления
