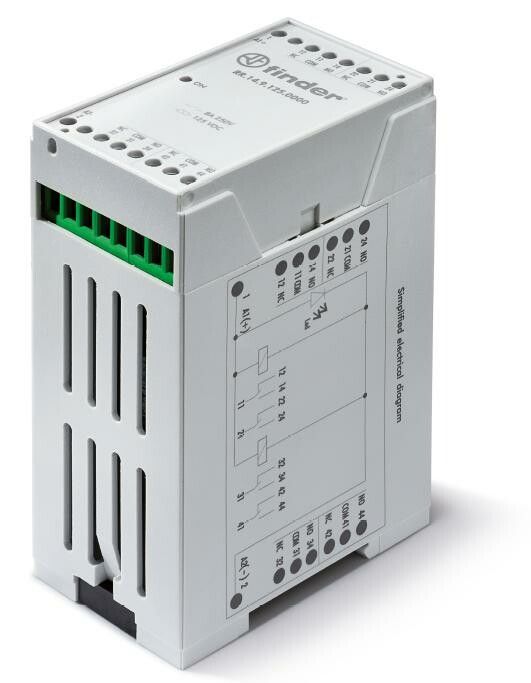

Промышленные быстродействующие реле (≤3мс); монтаж на рейку 35мм; 4CO 8A; Контакты AgCdO; питание 24В DС; степень защиты IP20 | RR1490240000 Finder RR.14.9.024.0000

Реле промышленное быстродействующее 3мс Finder RR1490240000 предназначено для точного и быстрого коммутирования цепей постоянного тока в автоматизированных системах. Монтаж на DIN-рейку, надёжные контакты из AgCdO и индикация состояния делают его удобным решением для промышленной автоматики.

Назначение и область применения

Реле Finder RR1490240000 используется там, где важна скорость реакции и надёжность переключения. Благодаря времени срабатывания всего 3 мс, оно подходит для задач, требующих точного контроля: управление сервоприводами, срабатывание аварийных остановок, работа с высокочастотными сигналами, автоматизация станков и конвейеров. Применяется в системах с напряжением 24 В постоянного тока - типичном стандарте для промышленной автоматики.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество контактов: 4 переключающих (4CO - четыре однополюсных переключающих контакта)
• Время срабатывания: 3 мс
• Тип контактов: AgCdO (серебро-оксид кадмия) - устойчивы к дуге, подходят для частых включений
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы
• Индикация: светодиод показывает наличие питания на катушке
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, не защищено от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Соответствие стандарту: EN 50178

Совместимость и монтаж

Реле Finder RR1490240000 совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в щитах промышленного оборудования. Для монтажа достаточно защёлкнуть устройство на рейку - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: рекомендуется использовать жилы сечением 0,2–2,5 мм2. Обязательно соблюдайте полярность: при неверном подключении питания реле не сработает.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который регламентирует безопасность электрооборудования для промышленного использования. Контакты выполнены из материала AgCdO, что снижает риск сваривания при коммутации нагрузок. Индикация позволяет оперативно диагностировать отказ питания. Однако, из-за степени защиты IP20, устройство нельзя применять во влажных средах, на улице или в местах с возможностью попадания брызг и пыли.

Преимущества

• Высокая скорость срабатывания - 3 мс обеспечивает точную координацию в сложных системах управления
• Контакты AgCdO - долговечны при частых включениях, особенно при индуктивных нагрузках
• Светодиодная индикация - сразу видно, есть ли питание на катушке, без тестера
• Фиксация на DIN-рейке - быстрая замена и обслуживание
• Соответствие нормам EN 50178 - гарантия безопасности и совместимости с промышленными системами

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или воздействия жидкостей - IP20 не обеспечивает защиту от них
• Запрещено подключать переменный ток - реле рассчитано только на 24 В постоянного тока
• Не используйте для нагрузок выше 8 А - превышение вызовет перегрев и выход из строя контактов
• Обязательно соблюдайте полярность: при обратном подключении питания реле не активируется
• Не предназначен для работы при температурах ниже −25C или выше +55C

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение цепей датчиков в системах сбора данных
• Аварийное отключение двигателей по сигналу от контроллера
• Коммутация маломощных нагревателей в термостатах
• Сигнализация состояния в распределительных шкафах

Практические советы

• При подборе аналога проверьте количество контактов - здесь 4CO, а не 4NO или 4NC
• Для увеличения срока службы контактов используйте гашение дуги (например, RC-цепочки) при работе с индуктивными нагрузками
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт может греться, слишком сильный - повредить клемму
• Если требуется защита от внешних факторов - выбирайте реле с более высокой степенью IP, например IP65
• При замене старого реле - убедитесь, что новый имеет ту же поляризацию и тип контактов (AgCdO)
