Реле промежуточное 12В DC 3пк 10A РЭК77/3 c индикацией - RRP10-3-10-012D-LED IEK

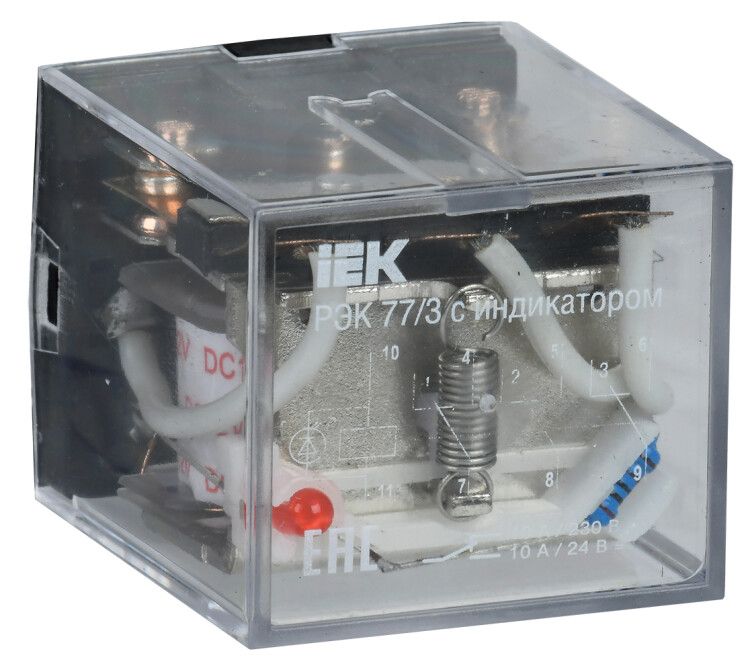

Реле промежуточное РЭК77/3(LY3) с индикацией 10А 12В DC 3пк - устройство для управления нагрузками в слаботочных системах, обеспечивающее гальваническую развязку между цепями управления и силовыми цепями. Бренд ONI (IEK) предлагает эту модель как надежное решение для автоматизации, особенно там, где требуется визуальный контроль состояния реле через светодиодную индикацию.

Назначение и область применения

Реле промежуточное РЭК77/3(LY3) с индикацией 10А 12В DC 3пк используется для передачи управляющих сигналов от контроллеров, PLC или кнопок к более мощным потребителям - например, контакторам, насосам, клапанам или световым сигнализациям. Его основная задача - усиление слабого управляющего сигнала (12 В постоянного тока) до уровня, способного замкнуть или разомкнуть силовую цепь до 10 А. Подходит для установки в щитах автоматики, на станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение питания катушки: 12 В DC
• Коммутируемый ток: до 10 А
• Количество контактов: 3 (три переключающих)
• Тип контактов: нормально разомкнутые (NO) - тип переключения указан как «прочее», что соответствует классической схеме 3 NO
• Тип управления: моностабильное (при снятии напряжения реле возвращается в исходное состояние)
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды
• Подключение: плоский штекерный разъем - совместим с розетками РРМ77/РРМ78
• Способ монтажа: на печатную плату (SMD-тип, без DIN-рейки)
• Диапазон температур: от -45 C до +40 C
• Климатическое исполнение: У2.1 - для умеренного климата, в закрытых помещениях
• Механическая износостойкость: 10 млн циклов
• Полярность: определённая - важно соблюдать правильное подключение плюса и минуса
• Индикация: встроенная LED-подсветка показывает наличие напряжения на катушке
• Гарантия: 3 года
• Соответствие стандарту: ГОСТ Р 50030.5.1

Совместимость и монтаж

Реле промежуточное РЭК77/3(LY3) с индикацией 10А 12В DC 3пк не устанавливается на DIN-рейку напрямую. Для монтажа необходимо использовать специальные розеточные модули РРМ77 или РРМ78, которые фиксируются на рейке, а само реле вставляется в них. Это позволяет легко менять реле без пайки. Контакты и катушка уже выведены на штекеры - достаточно вставить реле в розетку и подключить провода к её зажимам. Монтаж на печатную плату возможен только при использовании переходника или адаптера, так как реле рассчитано на штекерное подключение.

Безопасность и стандарты

Реле промежуточное РЭК77/3(LY3) с индикацией 10А 12В DC 3пк соответствует требованиям ГОСТ Р 50030.5.1, который регламентирует безопасность аппаратов управления для промышленных систем. Серебросодержащие контакты повышают долговечность и снижают риск пригорания при коммутации. Индикация предотвращает ошибки при диагностике - горящий светодиод сразу указывает на активацию катушки. Однако степень защиты IP40 не допускает использование в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Встроенный светодиод обеспечивает наглядный контроль работы - видно, есть ли питание на катушке
• Высокая механическая износостойкость - 10 миллионов операций, что делает реле подходящим для частых циклов включения
• Штекерное подключение ускоряет замену и обслуживание
• Серебряные контакты обеспечивают стабильную коммутацию даже при высоких токах
• Надежная работа в широком диапазоне температур - от суровых холодов до теплых помещений

Ограничения применения

• Не предназначен для установки на DIN-рейку без розетки РРМ77/РРМ78
• IP40 - нельзя применять во влажных, запыленных или наружных условиях
• Обязательно соблюдение полярности: неверное подключение катушки (+-) не повредит реле, но индикация не будет работать
• Напряжение питания строго 12 В DC - подключение к переменному току или другому напряжению вызовет отказ
• Не рекомендуется для коммутации индуктивных нагрузок выше 10 А без дополнительной защиты (например, дугогашения)

Примеры использования

• Управление пускателями в системах конвейеров
• Передача сигнала от PLC к группе освещения или вентиляторов
• Логические схемы в панелях управления станков
• Автоматизация систем отопления и вентиляции в производственных корпусах
• Замена старых реле в существующих щитах с сохранением схемы подключения через розетки РРМ77

Практические советы

• Выбирая реле промежуточное РЭК77/3(LY3) с индикацией 10А 12В DC 3пк, проверьте, что ваша система использует именно 12 В постоянного тока - другие значения недопустимы
• Для удобства сервиса всегда держите запасные розетки РРМ77 - они быстрее заменяются, чем реле
• При монтаже на плату используйте только розетку; прямая пайка к контактам реле не предусмотрена и может повредить внутренние компоненты
• Если нагрузка имеет значительную индуктивность (электромагниты, двигатели), добавьте в цепь дугогасительный контур (диод или RC-цепь)
• Индикация работает только при наличии напряжения на катушке - если светодиод не горит, проверьте питание, а не саму нагрузку
• При замене убедитесь, что новое реле имеет ту же маркировку - RRP10-3-10-012D-LED - чтобы гарантировать совместимость с розетками и схемой
