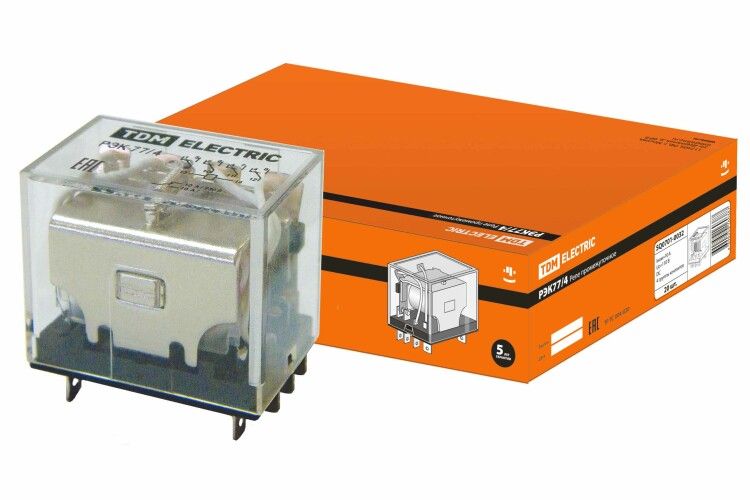

Реле РЭК77/4 10А 110В DC | SQ0701-0032 TDM

Реле РЭК77/4 10А 110В постоянного тока от TDM ELECTRIC предназначено для надёжной коммутации слаботочных цепей в системах автоматизации, где требуется частое включение-выключение нагрузок. Артикул sq0701-0032 обеспечивает стабильную работу при управлении через постоянный ток 110 В.

Назначение и область применения

Реле РЭК77/4 10А 110В постоянного тока используется для дистанционного включения и выключения электрических устройств малой и средней мощности. Подходит там, где нужна высокая долговечность переключений - например, в системах автоматического управления:

• нагнетательные и циркулярные насосы;
• системы вентиляции и кондиционирования;
• электромагнитные клапаны отопления;
• групповое освещение в административных и жилых зданиях;
• промышленные контроллеры и панели управления.

Управление осуществляется подачей сигнала 110 В постоянного тока на катушку - сама нагрузка может работать на переменном или постоянном токе до 10 А.

Технические характеристики

• Номинальное напряжение катушки: 110 В постоянного тока
• Максимальная коммутируемая нагрузка: 10 А
• Количество контактов: 1 нормально открытый (NO) контакт
• Тип контакта: однополюсный, одноходовой (SPST-NO)
• Класс защиты корпуса: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Габариты: соответствуют стандартным гостовым форматам для монтажа на DIN-рейку

Не предназначен для работы с импульсными или емкостными нагрузками свыше указанных значений - возможен износ контактов.

Совместимость и монтаж

Реле РЭК77/4 10А 110В постоянного тока монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания катушки и нагрузки расположены сбоку - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для фиксации достаточно защёлкнуть основание на рейку. Установка не требует специальных инструментов.

Подключаемые устройства должны иметь совпадающие уровни напряжения: управляющее напряжение - только 110 В постоянного тока; нагрузочное - до 10 А на любом типе тока (переменный/постоянный), но не выше 250 ВAC / 30 VDC.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Применяется в соответствии с классом исполнения по электробезопасности Class II - двойная изоляция, заземление не требуется. Наличие сертификатов подтверждает соответствие безопасности для использования в промышленных и гражданских объектах.

Преимущества

• Высокий ресурс коммутаций - до 1 млн операций при номинальной нагрузке
• Стабильная работа при температуре от –25C до +55C
• Низкий уровень шума при переключении
• Простота замены - аналогично другим моделям серии РЭК77
• Чёткая визуальная индикация состояния контакта (при наличии опций)

Ограничения применения

• Не использовать в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 недостаточна
• Запрещена установка рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) без экранирования
• Нельзя применять для коммутации двигателей с высоким пусковым током (>10 А) - риск слипания контактов
• Не допускается подключение нагрузки с реактивной составляющей более 100 мГн
• Напряжение катушки строго 110 В DC - подача переменного тока или других значений повредит реле

Примеры использования

• Автоматическое включение теплого пола по сигналу терморегулятора
• Переключение света в холле по расписанию через PLC
• Управление насосом системы охлаждения серверной комнаты
• Командное включение/выключение вентилятора в HVAC-панели

Практические советы

• Проверьте полярность при подключении катушки - неверная полярность не повредит реле, но не активирует его
• Для увеличения срока службы используйте RC-цепочки или варисторы при работе с индуктивными нагрузками
• При использовании нескольких реле в одном щите соблюдайте минимальный интервал между ними - минимум 10 мм для теплоотвода
• При замене старого реле проверьте, что новый экземпляр имеет тот же артикул sq0701-0032 - отличаются только параметры катушки
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую часть корпуса
