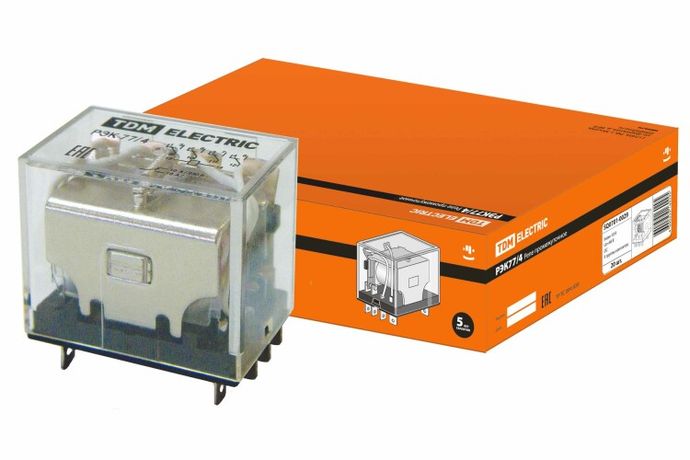

Реле РЭК77/4 10А 48В DC | SQ0701-0029 TDM

Реле РЭК77/4 10А 48В DC от TDM ELECTRIC - это надёжное устройство для дистанционного управления нагрузками до 10 А при постоянном напряжении 48 В. Подходит для автоматических систем в зданиях, где требуется частая коммутация: вентиляция, насосы, освещение, отопление.

Назначение и область применения

Реле РЭК77/4 10А 48В DC используется для включения и выключения электрических нагрузок через слаботочную управляющую цепь. Его применяют там, где нужна изоляция между управлением и силовой частью - например, когда контроллер работает на низком напряжении, а нагрузка питается от сети 220–380 В.

• Автоматика HVAC (отопление, вентиляция, кондиционирование)
• Управление насосами и компрессорами
• Системы освещения с программным управлением
• Промышленные панели управления с множеством сигналов

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую способно выдерживать каждое переключающее устройство.
• Напряжение управления: 48 В постоянного тока - реле активируется именно этим значением; другие напряжения не работают.
• Количество контактов: 4 пары перекидных контактов - каждый может замыкать или размыкать цепь.
• Тип контактов: одинарные, моностабильные - после снятия напряжения с катушки контакты возвращаются в исходное положение.
• Подключение управления: штепсельное - легко подключить и отключить без инструментов.
• Подключение нагрузки: винтовые зажимы - надёжное соединение для проводов до 2,5 мм2.
• Степень защиты IP40: защищает от твердых предметов больше 1 мм, но не от воды - подходит только для внутренней установки в закрытых щитах.
• Полюсность: обязательна - нельзя менять местами "+" и "-" на катушке, иначе реле не сработает.

Совместимость и монтаж

Реле РЭК77/4 10А 48В DC совместимо с любыми контроллерами, выходящими на 48 В постоянного тока - PLC, терморегуляторы, модульные системы автоматизации. Для монтажа используйте DIN-рейку 35 мм - корпус рассчитан на стандартное крепление.

Штепсельное подключение управляющей цепи позволяет быстро заменить реле без перепайки. Контакты нагрузки подключаются винтовыми зажимами - затягивайте их усилием 0,5 Нм, чтобы избежать перегрева.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. IP40 обеспечивает безопасную работу внутри распределительных щитов, но не допускает использование во влажной среде или на улице. Применение вне указанных условий может привести к повреждению устройства.

Преимущества

• Четыре независимых перекидных контакта позволяют управлять несколькими нагрузками одним устройством.
• Штепсельное подключение снижает время обслуживания и замены.
• Высокая механическая долговечность - подходит для систем с сотнями тысяч коммутаций.
• Фиксированное напряжение 48 В DC делает его идеальным для промышленных систем с батарейными источниками или преобразователями.

Ограничения применения

• Не предназначено для переменного тока - применение на AC вызывает отказ или повреждение.
• IP40 не защищает от влаги - запрещена установка в сырых помещениях, на улице или рядом с трубопроводами.
• Только определённая полярность - неверное подключение катушки не приведёт к работе, но может повредить электронику контроллера.
• Нет встроенной защиты от скачков напряжения - рекомендуется использовать гасящую цепь (диод) при управлении индуктивными нагрузками (например, катушками двигателей).

Примеры использования

• В системе вентиляции: реле РЭК77/4 10А 48В DC включает вентилятор при достижении температуры в помещении порогового значения по сигналу от термостата.
• В автономной системе освещения: контроллер на 48 В DC управляет четырьмя группами светильников через четыре контакта одного реле.
• На насосной станции: один экземпляр РЭК77/4 10А 48В DC переключает основной и резервный насос при отказе первого.

Практические советы

• Перед установкой проверьте соответствие напряжения управления - даже +-5 В может не хватить для надёжного срабатывания.
• Используйте диод 1N4007 параллельно катушке при управлении индуктивными нагрузками - это продлит срок службы контактов.
• При использовании нескольких реле в одном щите соблюдайте минимальный зазор между ними - перегрев может снизить надёжность.
• Проверяйте состояние контактов раз в год - особенно при высокой частоте включения/выключения. Микроскопические окислы могут увеличивать переходное сопротивление.
• Заменяйте реле РЭК77/4 10А 48В DC только аналогичным - отличия в типе контактов или напряжении управления могут нарушить работу всей системы.
