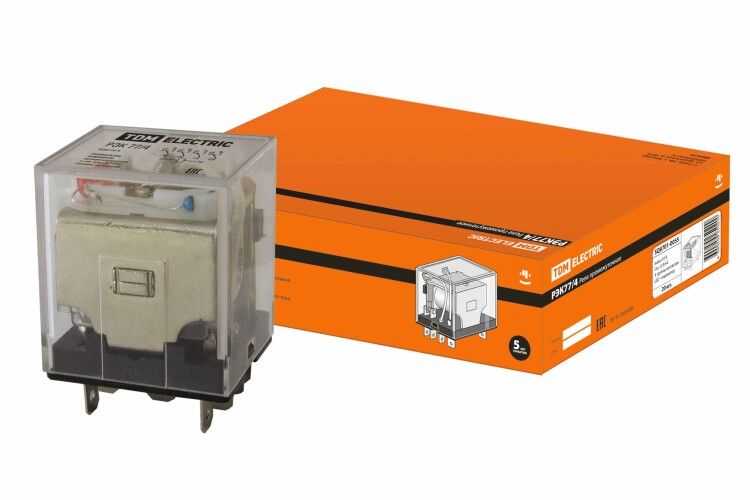

Реле РЭК77/4 с инд. 10А 12В AC | SQ0701-0055 TDM

Реле промежуточное РЭК77/4 с индикацией 10А 12В AC от TDM ELECTRIC предназначено для управления маломощными нагрузками с частыми переключениями. Устройство удобно использовать в системах автоматизации, где требуется надёжная коммутация при низком управляющем напряжении.

Назначение и область применения

Реле промежуточное РЭК77/4 с индикацией 10А 12В AC используется для передачи сигнала управления между слаботочными цепями и нагрузками до 10 А. Его применяют там, где необходимо дистанционно включать или выключать оборудование через сигнал низкого напряжения - например, из пульта управления или контроллера.

• Автоматизация инженерных систем зданий: вентиляция, отопление, кондиционирование
• Управление насосами, компрессорами, светильниками
• Контроль работы станков и конвейеров в условиях частых включений
• Интеграция в системы безопасности и сигнализации

Технические характеристики

• Напряжение катушки: 12 В переменного тока (AC)
• Контактная способность: до 10 А при напряжении до 250 В AC
• Тип контактов: нормально разомкнутые (NO) - одна группа
• Индикация состояния: светодиод показывает наличие питания на катушке
• Максимальная частота коммутаций: высокая - подходит для частых включений

Светодиодная индикация позволяет визуально определить, находится ли реле в активном состоянии - даже при отключенной нагрузке.

Совместимость и монтаж

Реле промежуточное РЭК77/4 с индикацией 10А 12В AC монтируется на DIN-рейку шириной 35 мм - стандартный вариант для распределительных щитов. Подключение осуществляется через винтовые клеммы. Для правильной установки:

• Не допускайте переполюсовки - катушка рассчитана только на переменный ток 12 В
• Подключайте нагрузку согласно её максимальному току - не более 10 А
• Обеспечьте доступ к клеммам для обслуживания

Безопасность и стандарты

Производитель TDM ELECTRIC обеспечивает соответствие изделия требованиям безопасности для промышленного оборудования. Конструкция соответствует общепринятым нормам для устройств класса IP20 - защищена от прикосновения к токоведущим частям, но не герметична.

Преимущества

• Чёткая визуальная индикация состояния - снижает время диагностики
• Высокая долговечность контактов - подходит для тысяч операций включения/выключения
• Стандартный форм-фактор - легко заменяется аналогами на DIN-рейке
• Низкий уровень шума при работе - не создаёт помех в чувствительных системах

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55 C
• Не работает с постоянным током - только переменный 12 В AC
• Не имеет защиты от бросков напряжения - рекомендуется применять гасящие цепочки при управлении индуктивными нагрузками
• Не следует использовать во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• В системе отопления: реле промежуточное РЭК77/4 с индикацией 10А 12В AC получает команду от терморегулятора и включает циркуляционный насос
• В системе освещения: управляющий сигнал с PLC запускает группу светильников через это реле
• На конвейере: реле включает двигатель после завершения цикла сенсора

Практические советы

• Перед установкой проверьте напряжение на катушке - неверное питание повредит реле
• Если нагрузка индуктивная (например, катушка контактора или двигатель), установите параллельно ей RC-цепочку или варистор для защиты контактов
• При использовании в щитах с высокой плотностью монтажа учтите тепловыделение - обеспечьте минимальный зазор вокруг устройства
• Заменяйте реле промежуточное РЭК77/4 с индикацией 10А 12В AC при появлении трещин на корпусе, потемнении контактов или отказе индикации
