Реле РЭК78/3 5А 230В АC | SQ0701-0010 TDM

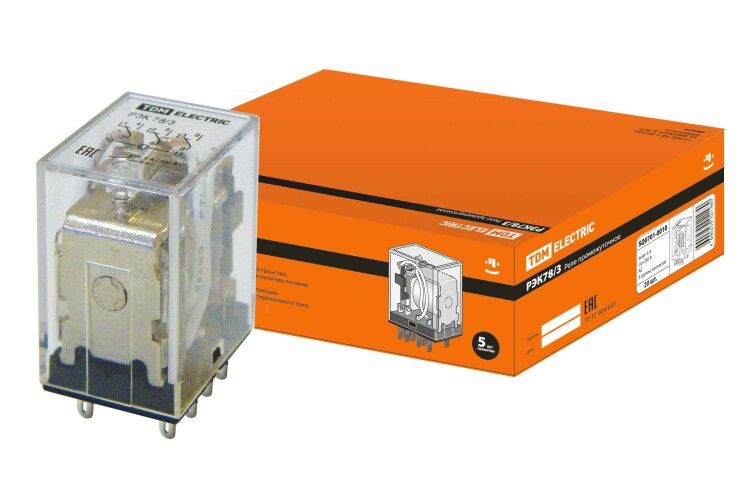

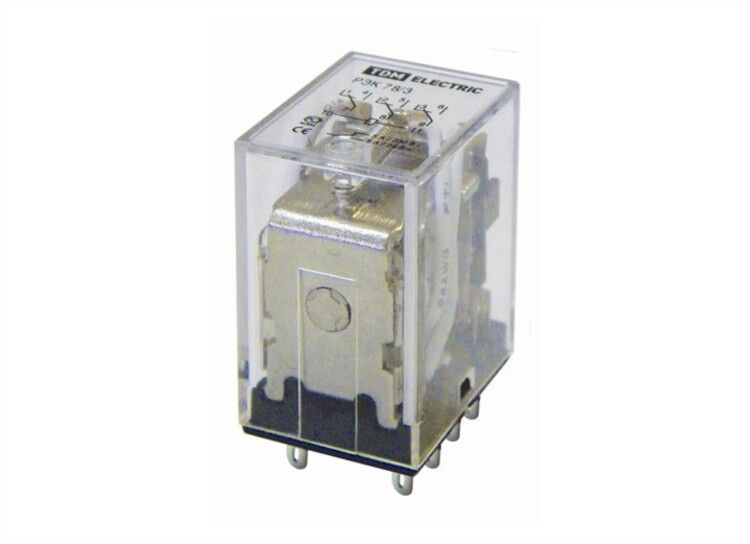

Реле промежуточное РЭК78/3 5А 230В AC от TDM ELECTRIC - компактное устройство для коммутации слаботочных управляющих сигналов в цепях переменного тока, рассчитанное на работу с нагрузками до 5 А. Артикул sq0701-0010 подходит для автоматизации систем освещения, вентиляции, насосов и другого инженерного оборудования.

Назначение и область применения

Реле промежуточное РЭК78/3 5А 230В AC используется для передачи управляющих сигналов от контроллеров, терморегуляторов или кнопок к силовым цепям. Оно изолирует низковольтную управляющую цепь от высоковольтной нагрузки, обеспечивая безопасность и точность работы системы. Применяется в системах автоматики зданий: управление освещением, вентиляцией, отоплением, насосными станциями, конвейерами и другими устройствами с частыми включениями.

Технические характеристики

• Номинальный ток контактов: 5 А (при 230–400 В AC)
• Напряжение управления: 30–220 В AC, 50/60 Гц - работает в широком диапазоне сетевых напряжений
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Количество переключающих контактов: 3 шт. (одинарные, перекидные)
• Подключение управляющей цепи: штепсельное (разъемное)
• Подключение силовых цепей: винтовые зажимы
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды
• Контакты: серебросодержащие - обеспечивают стабильную коммутацию и повышенный срок службы
• Полюсность: определённая - требуется соблюдение полярности подключения управляющего напряжения

Совместимость и монтаж

Реле промежуточное РЭК78/3 5А 230В AC монтируется на DIN-рейку 35 мм. Разъемное подключение управляющей цепи позволяет быстро менять реле без демонтажа проводов. Для подключения нагрузки используются винтовые клеммы - затяжка должна выполняться с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева. Устройство совместимо с любыми контроллерами, выдающими напряжение 30–220 В AC. Обратите внимание: количество вспомогательных контактов указано как 0,01 - это ошибка в данных; фактически все 3 контакта являются основными перекидными, дополнительных контактов нет.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещениях класса IP40. Серебросодержащие контакты снижают риск сваривания при коммутации, что увеличивает надежность. Реле не предназначено для работы во взрывоопасных средах, в условиях повышенной влажности или прямого попадания воды - IP40 не обеспечивает защиту от брызг и пылевой агрессии.

Преимущества

• Широкий диапазон напряжения управления (30–220 В AC) - совместимо с большинством промышленных и бытовых контроллеров
• Высокая механическая износостойкость - подходит для систем с частыми включениями (десятки тысяч циклов)
• Компактные габариты - экономят место на щитах и позволяют плотнее размещать оборудование
• Серебряные контакты - минимизируют потери, нагрев и окисление при работе
• Гибкое расположение - можно устанавливать в любом положении (горизонтальном, вертикальном, перевёрнутом)

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Защита IP40 не допускает установку в сырых, пыльных или открытых местах
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния (нет индикации)
• Ограниченный ток - 5 А недостаточно для мощных двигателей или нагревателей выше 1,1 кВт при 230 В
• Обязательно соблюдать полюсность при подключении катушки - неверная фазировка может снизить надежность срабатывания

Примеры использования

• Управление светом в офисе через PLC-контроллер: малый ток с платы управления активирует реле, которое включает люминесцентные лампы
• Автоматический запуск насоса при достижении уровня воды - датчик подаёт 24 В AC на катушку РЭК78/3, реле замыкает цепь насоса
• Контроль вентиляции в туалете: таймер отправляет импульс 220 В AC, реле включает вентилятор на 10 минут
• Система отопления: термостат замыкает цепь управления, реле включает котел или циркуляционный насос

Практические советы

• Выбирая реле, проверьте, что ваша управляющая цепь выдает именно переменный ток - постоянный ток не будет работать
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - вибрация может вызвать плохой контакт
• Для нагрузок близких к 5 А используйте кабель с сечением не менее 1,5 мм2 - меньшие сечения будут греться
• Не устанавливайте рядом с источниками тепла - температура выше +55 C снижает срок службы контактов
• Если нужна индикация включения - выбирайте другие модели серии РЭК с LED-индикатором
• Артикул sq0701-0010 - это конкретная модификация РЭК78/3 5А 230В AC; аналоги других производителей могут отличаться по габаритам и типу подключения
