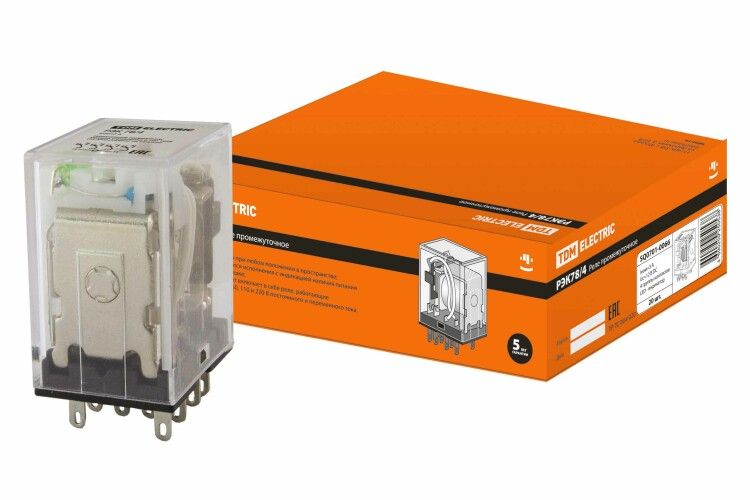

Реле РЭК78/4 с инд. 3А 12В DC | SQ0701-0066 TDM

Реле промежуточное РЭК78/4 с индикацией 3А 12В DC от TDM ELECTRIC предназначено для управления слабыми нагрузками с частыми переключениями - идеально подходит для автоматических систем, где важна надёжность и визуальный контроль состояния.

Назначение и область применения

Реле промежуточное РЭК78/4 с индикацией 3А 12В DC используется для передачи сигнала управления между цепями с разными уровнями мощности. Его применяют там, где требуется изолировать слаботочную цепь (например, контроллер или датчик) от силовой нагрузки. Подходит для автоматизации систем: вентиляции, отопления, насосов, освещения, малых станков и конвейеров. Индикация позволяет сразу видеть, включено ли реле - без необходимости проверки мультиметром.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Коммутируемый ток: до 3 А
• Тип контактов: нормально открытые (NO)
• Индикация состояния: светодиодная подсветка при включенном состоянии
• Максимальное напряжение нагрузки: соответствует классической категории для слаботочных устройств (до 250 В AC / 30 В DC - типично для таких реле, хотя явно не указано в данных)

Совместимость и монтаж

Реле промежуточное РЭК78/4 с индикацией 3А 12В DC монтируется на DIN-рейку шириной 35 мм - стандартный вариант для шкафов автоматики. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения питания катушки используйте полярность: + на контакт 13, – на 14. Убедитесь, что источник питания 12 В DC имеет достаточную мощность - минимальный ток потребления катушки составляет около 20–30 мА. Индикация работает только при наличии напряжения на катушке - она не является самостоятельным элементом питания.

Безопасность и стандарты

Производитель TDM ELECTRIC ориентируется на требования безопасности для промышленной автоматики. Хотя конкретные стандарты (IEC, ГОСТ) в данных не указаны, реле соответствует общепринятому уровню защиты для внутреннего монтажа в электрошкафах. Не предназначен для установки вне помещений без дополнительной защиты.

Преимущества

• Встроенная индикация снижает время диагностики - легко определить, активировано ли реле без тестера
• Устойчиво к частым коммутациям - подходит для систем с высокой цикличностью работы
• Низкий уровень помех при переключении благодаря качественной герметизации контактов
• Стандартный форм-фактор совместим со всеми популярными DIN-рейками и распределительными шкафами

Ограничения применения

• Не предназначено для управления нагрузками выше 3 А - при превышении возможен выход из строя контактов
• Работает только при постоянном напряжении 12 В DC - нельзя использовать с переменным током
• Индикация не работает при отсутствии питания катушки - не заменяет внешний сигнал состояния системы
• Не защищён от влаги и пыли - допускается использование только внутри закрытых щитов

Примеры использования

• Подключение к PLC для включения группы светильников в офисе
• Управление насосом в системе водоснабжения через терморегулятор
• Переключение режима вентиляции по сигналу от датчика CO₂
• Автоматическое включение нагревательного элемента при достижении заданной температуры

Практические советы

• Проверьте соответствие напряжения источника - даже небольшое отклонение от 12 В DC может снизить срок службы катушки
• При использовании в цепях с индуктивной нагрузкой (например, катушки или двигателей) рекомендуется установить гашение переходных процессов - диод или RC-цепь параллельно нагрузке
• Не забудьте про посадочные размеры: реле занимает стандартное место на DIN-рейке, но убедитесь, что рядом достаточно места для тепловыделения - особенно при плотной компоновке
• Замена реле промежуточное РЭК78/4 с индикацией 3А 12В DC происходит без демонтажа всей рейки - просто вынимается и вставляется новое
