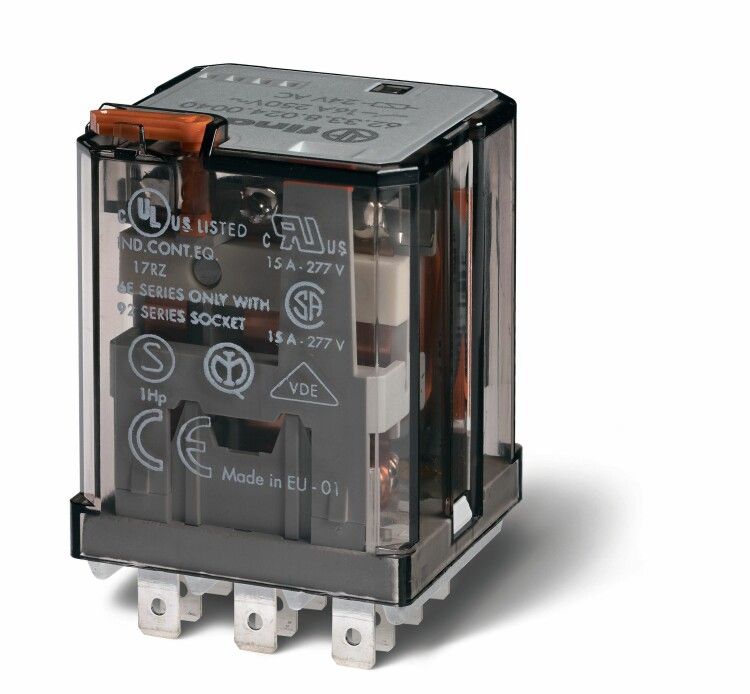

Силовое электромеханическое реле для нагрузок DC (гашение электрической дуги с помощью магнита); монтаж в розетки 92 серии | 623190244800 Finder 62.31.9.024.4800

Реле силовое электромеханическое Finder 62.31.9.024.4800 предназначено для коммутации постоянного тока в цепях до 12 А при напряжении 220 В DC. Устройство устанавливается в розетки серии 92 или на наконечники Faston 187, обеспечивает надёжную работу благодаря магнитному гашению дуги и контактам из серебро-оксида олова. Подходит для автоматизации оборудования, систем управления и промышленной электроники.

Назначение и область применения

Реле силовое электромеханическое Finder 62.31.9.024.4800 используется для включения и выключения нагрузок постоянного тока в слаботочных и силовых цепях. Применяется там, где требуется высокая надёжность при переключении: системы управления станков, конвейеров, светодиодных осветительных установок, зарядных устройств, батарейных систем и других устройств с постоянным током. Также подходит для замены механических контакторов в компактных распределительных щитах.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А при переменном токе (AC1, 250 В), 12 А при постоянном токе (DC1, 220 В)
• Количество контактов: один нормально разомкнутый (1NO)
• Тип контактов: двойной контакт, материал - серебро-оксид олова (AgSnO₂)
• Подключение: плоские штекеры Faston 187 (4,8 × 0,5 мм)
• Способ монтажа: установка в розетки серии 92 или на печатную плату
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допускает повышенную влажность)
• Поляризация: свободная - можно подключать катушку без учёта полярности
• Гашение дуги: магнитное, снижающее износ контактов при переключении мощных нагрузок
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.31.9.024.4800 совместимо с розетками серии 92 (например, Finder 92.11, 92.12, 92.13). Для монтажа на печатную плату используйте соответствующий тип основания. Штекеры Faston 187 имеют размер 4,8×0,5 мм - убедитесь, что ваши провода или клеммы также подходят под этот формат. Нельзя использовать с розетками других серий - это может повредить фиксацию или вызвать нагрев. Катушка работает только при 24 В постоянного тока - подача переменного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к промежуточным реле. Материал контактов AgSnO₂ обеспечивает устойчивость к эрозии и свариванию, что важно для долговременной работы при импульсных нагрузках. Степень защиты IP20 позволяет применять устройство внутри закрытых корпусов, но не рекомендует использование во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Магнитное гашение дуги продлевает срок службы контактов при работе с индуктивными нагрузками (двигатели, соленоиды)
• Контакты AgSnO₂ устойчивы к окислению и не требуют специального обслуживания
• Свободная полярность катушки упрощает монтаж - не нужно следить за направлением подключения
• Высокая коммутационная способность при постоянном токе - 12 А при 220 В DC, что выше аналогов многих конкурентов
• Форм-фактор стандартизирован под розетки 92 серии - легко заменяется без переделки проводки

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Запрещена работа при напряжении выше 220 В DC или 250 В AC - возможна пробой изоляции и возгорание
• Не подходит для частого включения/выключения более 1000 раз в час - риск перегрева катушки
• Использование с емкостными нагрузками (большие конденсаторы) может вызывать скачки тока, превышающие 12 А - требуется предварительное ограничение тока
• Не рассчитано на управление переменным током через катушку - подача AC на 24 В DC катушку приведёт к её выходу из строя

Примеры использования

• Управление мощным LED-освещением в промышленных зонах (220 В DC, 10 А)
• Переключение цепей зарядки литий-ионных аккумуляторов
• Контроль работы электромагнитных клапанов в системах автоматического контроля
• Реализация логических функций в PLC-системах с использованием розеток 92 серии
• Альтернатива герконовым реле в условиях высоких токов и вибраций

Практические советы

• При монтаже в розетку 92 серии проверьте плотность посадки - плохой контакт вызывает нагрев и отказ
• Для нагрузок с индуктивностью (катушки, двигатели) всегда используйте демпферную цепочку (диод или RC-цепь) параллельно нагрузке - это снизит напряжение на контактах при отключении
• Не перегружайте реле - даже если ток ниже 12 А, длительная работа на грани предела сокращает срок службы
• Проверяйте соответствие сечения проводов: для 12 А при 220 В DC рекомендуется минимум 1,5 мм2 медного провода
• При замене старого реле - обязательно отключите питание, особенно если есть конденсаторы в цепи
• Храните реле в сухом месте - хотя контакты AgSnO₂ устойчивы к окислению, длительное воздействие влаги может повлиять на пластиковые элементы
