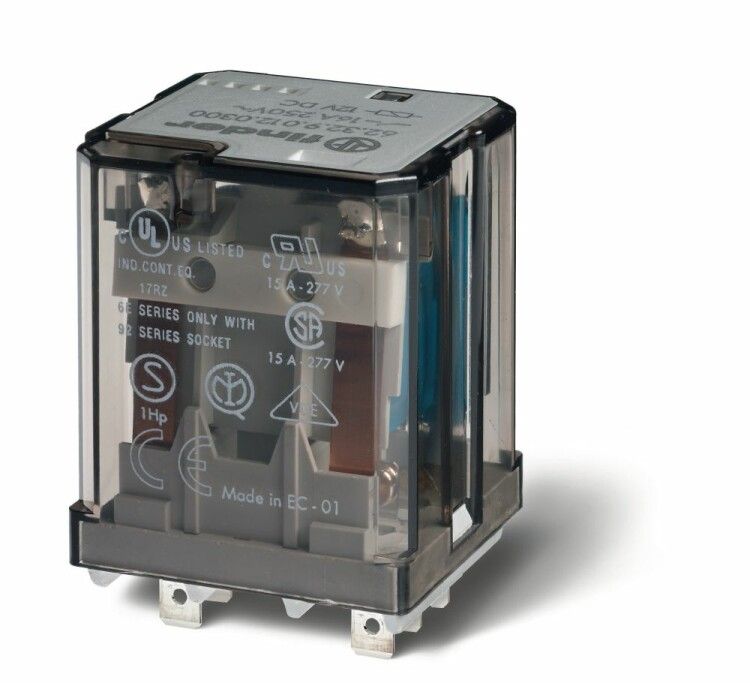

Силовое электромеханическое реле для нагрузок DC (гашение электрической дуги с помощью магнита); монтаж в розетки 92 серии | 623290244800 Finder 62.32.9.024.4800

Реле силовое электромеханическое Finder 62.32.9.024.4800 предназначено для коммутации постоянного тока в цепях до 16 А, устанавливается в розетки серии 92 или на наконечники Faston 187. Подходит для автоматизации оборудования с высокой износостойкостью и надежным гашением дуги.

Назначение и область применения

Реле силовое электромеханическое Finder 62.32.9.024.4800 используется для включения и выключения нагрузок постоянного тока в системах автоматизации, где требуется надежная коммутация при высоких токах. Применяется в промышленном оборудовании: управление двигателями, нагревательными элементами, светодиодными массивами, конвейерами и другими устройствами с DC-нагрузкой. Контакты из серебро-оксида олова обеспечивают долгий срок службы даже при частых включениях.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А при переменном токе (AC1, 250 В); 6 А при постоянном токе (DC1, 220 В)
• Количество контактов: 2 нормально разомкнутых (2NO)
• Тип контактов: одинарные, материал - AgSnO₂ (серебро-оксид олова)
• Подключение: плоские штекеры Faston 187 (4,8 × 0,5 мм)
• Способ монтажа: установка на монтажную плату через розетку серии 92
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым способом (+/-)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C, повышенной влажности)
• Гашение дуги: магнитное - снижает износ контактов при коммутации DC-нагрузок
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.32.9.024.4800 совместимо с розетками серии 92 (например, Finder 92.01.9.024.4800). Также возможно прямое подключение к проводам с наконечниками Faston 187 (4,8×0,5 мм). Монтаж осуществляется на печатную плату или DIN-рейку с использованием соответствующего основания. Не требует дополнительных креплений - фиксация обеспечивается за счет плотного входа штекеров в розетку. Перед установкой проверьте соответствие размеров контактов и глубины посадочного места.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к промежуточным реле. Гашение дуги магнитным полем повышает безопасность при работе с индуктивными нагрузками. Наличие IP20 позволяет использовать в закрытых щитах, но не рекомендует применение во влажных или запыленных средах без дополнительной защиты корпуса.

Преимущества

• Высокая износостойкость контактов благодаря материалу AgSnO₂ - подходит для частых включений
• Эффективное магнитное гашение дуги продлевает жизнь контактов при работе с DC-нагрузками
• Универсальное подключение: совместимо с розетками 92 и Faston-наконечниками
• Свободная поляризация катушки - не нужна правильная ориентация при подключении питания
• Климатическое исполнение УХЛ4 - работает в условиях типичных для промышленных помещений в России и странах СНГ

Ограничения применения

• Не предназначен для работы в открытых помещениях или зонах с высокой влажностью - IP20 не обеспечивает защиту от брызг и пыли
• Максимальный ток по постоянному току ограничен 6 А - не используйте для нагрузок выше этого значения, даже если они ниже 16 А по переменному току
• Не подходит для коммутации емкостных или очень мощных индуктивных нагрузок без предварительного расчета параметров дуги
• Требуется использование розетки серии 92 или качественных Faston-наконечников - плохой контакт увеличивает риск перегрева

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Переключение режимов нагрева в термокамерах
• Коммутация LED-освещения в промышленных светильниках
• Автоматизация системы подачи жидкости с насосом DC
• Интерфейс между PLC и силовой частью устройства

Практические советы

• При подключении к DC-нагрузкам всегда учитывайте индуктивность - для больших катушек или двигателей добавьте демпферную цепь (диод или RC-цепь) для защиты контактов
• Проверяйте плотность соединения с розеткой 92 - слабый контакт вызывает перегрев и выход из строя
• Для длительной работы при максимальных токах обеспечьте хорошую вентиляцию вокруг реле
• Запрещено заменять розетку 92 на другие типы - несовпадение размеров приведёт к плохому контакту и аварии
• При замене аналога - обязательно сверьте токовые характеристики: 16 A AC1 ≠ 16 A DC1; здесь допустимо только 6 A при постоянном токе
