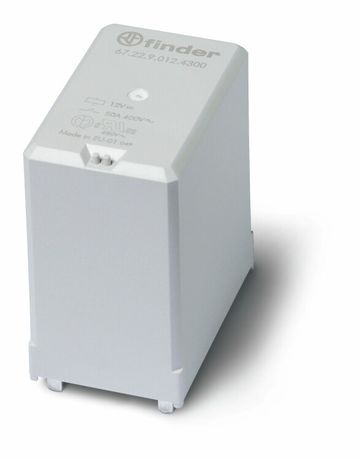

Силовое электромеханическое реле; монтаж на печатную плату; 2NO 50A; контакты AgSnO2 (зазор 3мм); катушка 12В DC | 672290124300 Finder 67.22.9.012.4300

Реле силовое электромеханическое Finder 67.22.9.012.4300 предназначено для коммутации мощных нагрузок в устройствах с печатной платой. Благодаря двум нормально открытым контактам на 50 А и серебросодержащему покрытию, изделие надежно работает в системах автоматизации, где важна долговечность и устойчивость к дуговым перегрузкам.

Назначение и область применения

Реле силовое электромеханическое Finder 67.22.9.012.4300 используется для включения и выключения высокотоковых цепей при управлении слаботочным сигналом. Подходит для установки в контроллеры, системы управления оборудованием, промышленные автоматы, нагревательные элементы, насосы и другие устройства с потребляемой мощностью до 50 А постоянного тока. Применяется там, где требуется физическая изоляция между цепями управления и нагрузки.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 50 А
• Количество нормально открытых (NO) контактов: 2
• Тип контактов: одинарные, выполнены из сплава AgSnO₂ (серебро с оксидом олова)
• Зазор между контактами: 3 мм
• Способ монтажа: через выводы на печатную плату (SMT/PTH)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Степень защиты: IP20 (защита от доступа пальцами и крупными частицами, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допустима повышенная влажность)
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 67.22.9.012.4300 рассчитано на монтаж на печатную плату. Его выводы подходят для пайки в отверстия (through-hole). Для правильной установки проверьте расположение отверстий на плате - они должны соответствовать шагу выводов реле. Убедитесь, что площадка под реле имеет достаточные габариты для теплоотвода при работе на предельном токе. Не используйте реле в сборках с механическими вибрациями выше 10 Гц - возможны ложные срабатывания.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с силовыми контактами) и EN 61810-7 (тестирование на удар и вибрацию). Серебросодержащий сплав контактов обеспечивает устойчивость к свариванию и эрозии при коммутации больших токов. Класс защиты IP20 позволяет использовать устройство внутри закрытых корпусов, защищённых от внешних воздействий.

Преимущества

• Высокая коммутационная способность - 50 А при постоянном токе, что выше среднего уровня для реле такого форм-фактора
• Сплав AgSnO₂ снижает риск прилипания контактов даже при частых включениях индуктивных нагрузок
• Зазор 3 мм между контактами повышает пробивное напряжение и безопасность при работе с высокими импульсами
• Свободная полярность катушки упрощает проектирование схем и снижает вероятность ошибки при монтаже
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в условиях складов, цехов и помещений с переменной температурой

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не рекомендуется для коммутации переменного тока - только постоянный ток (DC)
• При длительной работе на максимальном токе (50 А) необходима хорошая вентиляция или радиатор для теплоотвода
• Не следует применять в цепях с высокими скачками напряжения без дополнительной защиты (варисторы, демпферы)
• Физический размер и масса реле требуют жесткой фиксации платы - вибрации могут вызвать отказ

Примеры использования

• Управление мощными нагревателями в термостатах и сушильных камерах
• Переключение двигателей постоянного тока в конвейерных линиях
• Коммутация светодиодных массивов большой мощности в освещении промышленных зон
• Автоматизация систем водоснабжения - включение насосов по сигналу от PLC
• Электронные щиты управления с маломощной логикой и силовой частью на 12–48 В DC

Практические советы

• При проектировании платы учтите, что реле занимает значительную площадь - оставьте вокруг него минимум 5 мм свободного места для пайки и обслуживания
• Для индуктивных нагрузок (двигатели, катушки) обязательно установите параллельно контакту демпферную цепь (диод+резистор) - продлит срок службы контактов
• Проверяйте соответствие толщины провода нагрузки - для 50 А нужен медный провод сечением не менее 10 мм2
• Не перегружайте реле - даже кратковременные перегрузки выше 50 А могут привести к свариванию контактов
• При замене аналогичного реле - всегда сверяйтесь с артикулом 67.22.9.012.4300, так как в серии Finder 67 есть модели с другими токами и напряжениями катушки
