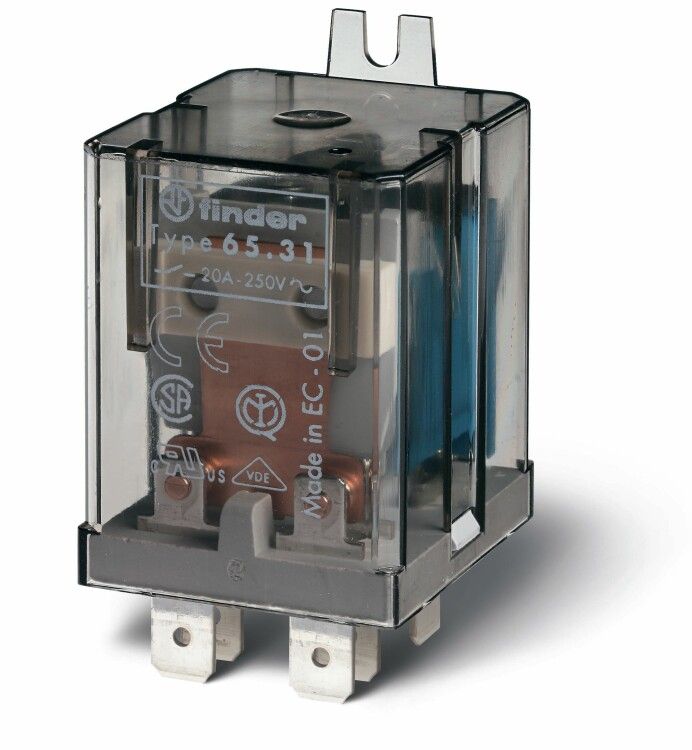

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653190120300 Finder 65.31.9.012.0300

Реле силовое электромеханическое Finder 65.31.9.012.0300 предназначено для коммутации нагрузок до 30 А в цепях постоянного тока. Устройство устанавливается на монтажную плату с помощью фланца и подключается через наконечники Faston 250 - идеальный выбор для систем автоматизации, где важна надёжность и компактность.

Назначение и область применения

Реле силовое электромеханическое Finder 65.31.9.012.0300 используется для управления мощными нагрузками в цепях постоянного тока. Его применяют в промышленной автоматике: управление двигателями, нагревательными элементами, световыми сигналами, пневматическими клапанами. Подходит для сборки в распределительные щиты, панели управления и оборудование с ограниченным пространством.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Коммутируемый ток: 30 А
• Тип контакта: один нормально открытый (1 NO)
• Материал контактов: серебро-кадмий оксид (AgCdO) - устойчив к дуге и износу
• Зазор между контактами: ≥3 мм - обеспечивает высокую изоляцию при высоких напряжениях
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 - защищает от доступа пальцами и крупных частиц, но не от воды и пыли
• Способ монтажа: на монтажную плату с фланцевой фиксацией
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 65.31.9.012.0300 устанавливается на печатную плату с помощью монтажного фланца. Для подключения используются наконечники Faston 250 - совместимы со стандартными гнездами 6,3 мм. Перед монтажом проверьте соответствие толщины платы и глубины посадочного места. Катушка подключается параллельно, контакты - последовательно с нагрузкой. Не используйте инструменты с острыми краями при работе с наконечниками - есть риск повредить контактные площадки.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7 - гарантирует безопасность, долговечность и однородность характеристик. Сертифицировано для работы в промышленных условиях. Максимальная коммутационная мощность не должна превышать 30 А при 12 В DC - превышение вызывает перегрев и выход из строя.

Преимущества

• Контакты AgCdO обеспечивают длительный срок службы даже при частых включениях и высоких импульсных нагрузках
• Зазор 3 мм снижает риск пробоя при скачках напряжения
• Фланцевый монтаж улучшает теплоотвод и механическую устойчивость
• Свободная полярность катушки упрощает подключение и снижает вероятность ошибки
• Компактный форм-фактор позволяет использовать в плотно укомплектованных панелях

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Использование вне диапазона УХЛ4 (температура ниже −25 C или выше +40 C) может привести к отказу
• Не рекомендуется для переменного тока - только постоянный ток 12 В
• Не подходит для коммутации сверхвысоких частот - только низко- и среднечастотные нагрузки
• При использовании с индуктивными нагрузками (например, катушки, двигатели) требуется внешний демпфер (диод или RC-цепочка)

Примеры использования

• Управление насосом 12 В / 30 А в системе охлаждения оборудования
• Переключение режима работы конвейера в пищевой промышленности
• Включение освещения в закрытом помещении по сигналу от контроллера
• Автоматическое отключение зарядного устройства при достижении порогового уровня

Практические советы

• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов может повредить внутреннюю изоляцию
• Проверяйте плотность посадки наконечников - плохой контакт вызывает нагрев и искрение
• Для увеличения срока службы реле - не перегружайте его: работайте на 70–80 % от максимального тока (до 24 А)
• При замене - убедитесь, что новое реле имеет тот же тип контактов (AgCdO) и зазор ≥3 мм
• Не устанавливайте рядом с источниками тепла - перегрев снижает надёжность катушки
