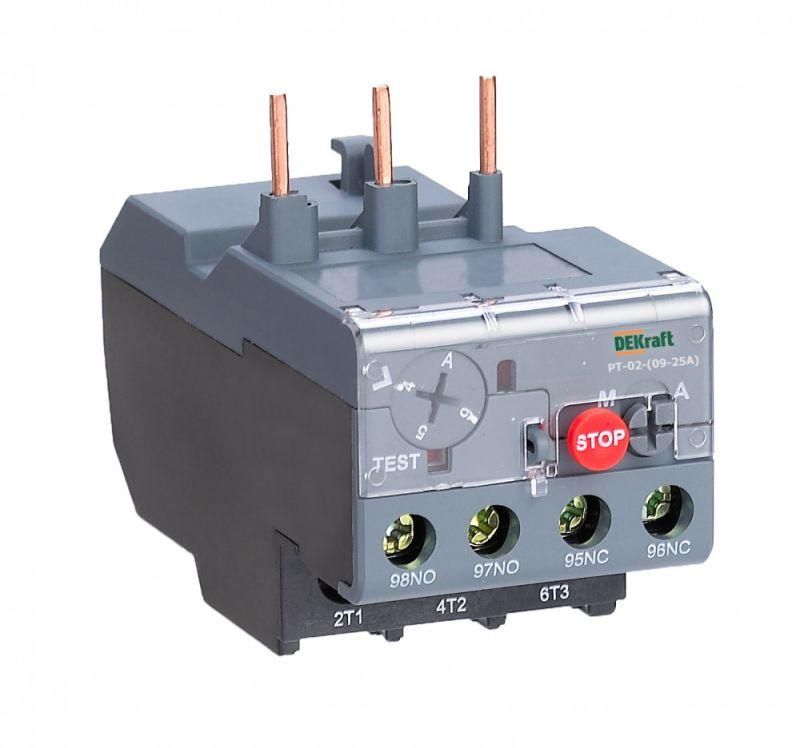

Реле тепловое для контакторов 09А-25А 4.0А-6.0А РТ-02 | 23163DEK DEKraft APC

Реле тепловое для контакторов 09А-25А 4.0А-6.0А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Артикул 23163dek рассчитан на номинальный ток 5 А и совместим с контактными аппаратами серии КМ-102, а также с аналогичными моделями других производителей.

Назначение и область применения

Реле тепловое для контакторов 09А-25А 4.0А-6.0А защищает электродвигатели и силовые цепи от повреждений, вызванных:

• перегрузкой по току;
• неравномерным потреблением тока между фазами (асимметрия);
• затяжным пуском двигателя;
• заклиниванием ротора.

Устройство работает в паре с контакторами, отключая питание при аварийном нагреве. Подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании с асинхронными двигателями.

Технические характеристики

• Тип устройства: электротепловое реле перегрузки
• Номинальный ток: 5 А (диапазон регулировки 4,0–6,0 А)
• Число силовых полюсов: 3 - для трёхфазных сетей
• Контакты управления: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Класс расцепления: 10 - время срабатывания при 7,2×I_н составляет 20–120 секунд
• Подключение: винтовые зажимы - надёжная фиксация проводов до 2,5 мм2
• Способ монтажа: можно крепить непосредственно к контактору или размещать отдельно на DIN-рейке

Совместимость и монтаж

Реле тепловое для контакторов 09А-25А 4.0А-6.0А проектировалось для работы с контактными аппаратами КМ-102 от DEKraft, но совместимо и с другими контактными устройствами того же габарита и типа крепления. Для монтажа:

• при установке на контактор - выровнять и зафиксировать по направляющим; проверить плотность контакта;
• при отдельном монтаже - использовать DIN-рейку 35 мм; соблюдать минимальный зазор 10 мм вокруг корпуса для теплоотвода;
• соединение проводов - затягивать винты усилием 0,4–0,5 Нм, избегать перетяга;
• не допускать механических нагрузок на выводы - они не рассчитаны на вес кабелей.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и имеет класс защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищено от пыли и влаги. Установка возможна только в сухих помещениях с температурой от –25C до +60C.

Преимущества

• Два режима самовозврата: ручной (по кнопке) и автоматический - позволяет выбрать оптимальную реакцию на срабатывание в зависимости от задачи;
• Широкий диапазон уставок (4,0–6,0 А) обеспечивает точную настройку под конкретный двигатель;
• Стандартная комплектация двумя НО и двумя НЗ контактами - удобно для сигнализации и блокировок;
• Индикация срабатывания - визуальный флажок на корпусе показывает причину отключения (перегрузка, а не внешнее отключение).

Ограничения применения

• Не предназначен для защиты двигателей с высокими импульсными токами (например, краново-магнитных механизмов без дополнительной защиты);
• Не работает при напряжении ниже 80% от номинала - возможны ложные срабатывания;
• Не следует применять в средах с постоянной вибрацией выше 0,5g - риск отказа механизма расцепления;
• Не защищает от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи.

Примеры использования

• Защита асинхронного двигателя 3 кВт (ток ~5 А) на конвейере с частыми запусками;
• Комплексная защита насосной группы с контролем перекоса фаз;
• Автоматизация системы вентиляции с сигналом “перегрузка” на пульт управления через НЗ-контакт;
• Оборудование с ручным восстановлением после срабатывания - например, на ремонтных участках.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - уставка должна быть на 5–10% выше, чтобы исключить ложные срабатывания при пуске;
• При использовании в условиях повышенной температуры окружающей среды (>40C) выбирайте нижнюю границу диапазона (4,0 А);
• После каждого срабатывания дождитесь остывания биметаллической пластины - повторный запуск раньше времени снижает срок службы;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать перегрев и отказ;
• Если используется отдельный монтаж - не забудьте подключить контрольные контакты к системе управления.
