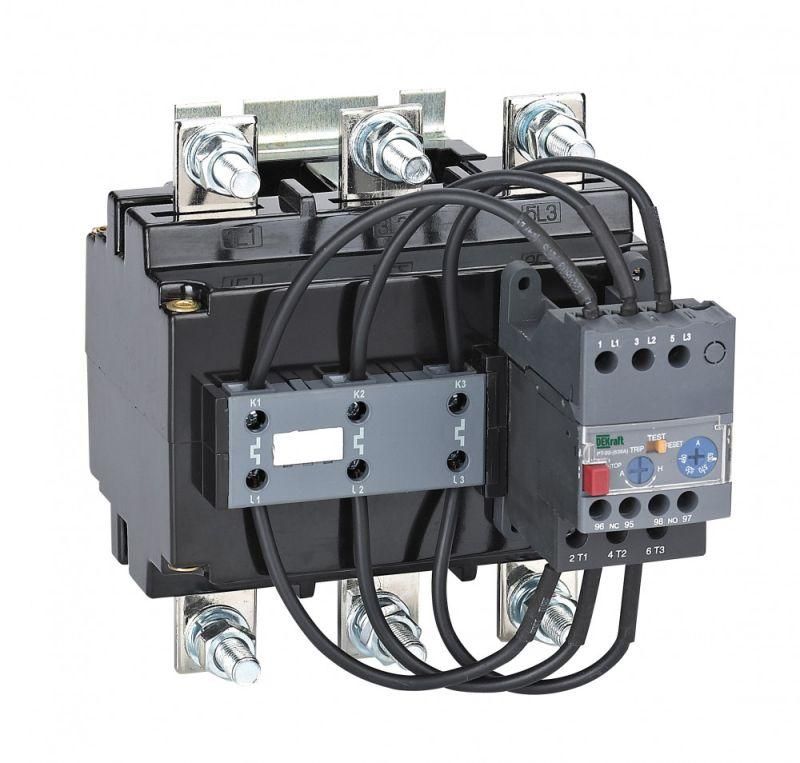

Реле тепловое для контакторов 225А-630А 460А-630А РТ-02 | 23514DEK DEKraft APC

Реле тепловое для контакторов 225А-630А 460А-630А РТ-02 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Работает совместно с контакторами КМ-102 и другими моделями, обеспечивая надежную термическую защиту при токах до 630 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и оборудование от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрии);
• затяжного пуска или заклинивания ротора;
• превышения допустимой температуры обмоток.

Используется в системах управления промышленными станками, насосами, компрессорами, конвейерами и другим оборудованием с двигателями мощностью до 630 А. Применяется в паре с контакторами КМ-102, а также совместимо с контактными аппаратами других производителей.

Технические характеристики

• Номинальный ток: 630 А - максимальная рабочая нагрузка, при которой реле сохраняет точность срабатывания.
• Диапазон уставок: 460–630 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - контроль всех трёх фаз одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - для сигнализации и управления цепями аварийного отключения.
• Класс расцепления: CLASS 10A - время срабатывания при перегрузке 6×I_n составляет 4–10 секунд; подходит для двигателей с высоким пусковым током.
• Тип присоединения: винтовое - надёжное механическое соединение с проводниками сечением, соответствующим току 630 А.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно установить прямо на контактор или отдельно на DIN-рейку/панель.
• Гарантия: 36 месяцев - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Реле тепловое РТ-02 проектировалось для работы с контакторами КМ-102 от DEKraft, но благодаря стандартизированному креплению и габаритам совместимо с аналогичными изделиями других брендов. Для монтажа:

• Убедитесь, что токовая нагрузка не выходит за пределы 460–630 А.
• Подключите силовые провода через винтовые зажимы - плотно затяните, чтобы исключить нагрев в месте контакта.
• При обособленном размещении используйте DIN-рейку или жесткую панель, соблюдая минимальные зазоры для теплоотвода.
• Не устанавливайте рядом с источниками сильного тепла - это влияет на точность срабатывания.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям к тепловым защитным устройствам для электрооборудования. Класс расцепления 10A гарантирует соответствие международным нормам IEC 60947-4-1. Устройство не содержит опасных материалов и безопасно при работе в условиях промышленной среды.

Преимущества

• Высокая точность срабатывания в широком диапазоне токов - минимизирует ложные отключения.
• Два режима повторного включения - ручной (безопаснее при аварии) и автоматический (для стабильных процессов).
• Стандартная конструкция - легко заменяется на аналоги других производителей.
• Долгий срок службы - благодаря качественным материалам и герметизации внутренних элементов.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током.
• Не защищает от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителя перед реле.
• Не рекомендуется использовать при частых пусках более 6 раз в час - это снижает срок службы биметаллической пластины.
• Температурный диапазон окружающей среды ограничен - требуется проверка условий эксплуатации (обычно –25C…+60C, но в документации производителя уточнять).

Примеры использования

• Защита крупного асинхронного двигателя на конвейере с пуском под нагрузкой.
• Контроль тока в насосной станции с частыми включениями и возможной забивкой труб.
• Обеспечение безопасности воздушного компрессора при скачках напряжения и перекосе фаз.
• Автоматизация системы вентиляции в промышленном цехе с использованием контактора КМ-102 и реле РТ-02.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - уставка должна быть на 5–10% выше, но не выходить за верхний предел 630 А.
• При настройке вручную - используйте тестовый режим: запустите двигатель и наблюдайте за временем срабатывания при искусственной перегрузке.
• При обособленном монтаже - прокладывайте провода так, чтобы они не перегревались от соседних кабелей или оборудования.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать ложное срабатывание.
• Если реле часто срабатывает - диагностируйте сам двигатель: возможно, проблема в подшипниках, перекосе или недостаточном охлаждении.
