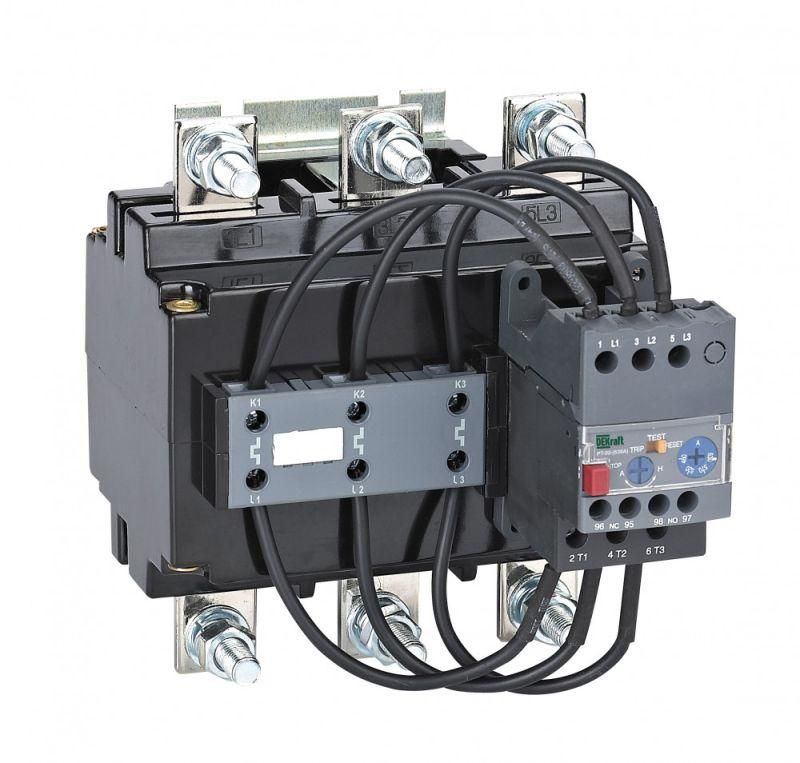

Реле тепловое для контакторов 225А-630А 290А-400А РТ-02 | 23512DEK DEKraft APC

Реле тепловое для контакторов 225А-630А 290А-400А РТ-02 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Устанавливается совместно с контакторами КМ-102 и другими моделями, обеспечивает надежную работу в промышленных системах с током до 400 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и оборудование от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрия);
• затяжного пуска или заклинивания ротора;
• потери одной фазы.

Подходит для использования в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с двигателями мощностью, соответствующей току 400 А. Применяется в паре с контактными аппаратами, включая контакторы КМ-102 и аналогичные модели других производителей.

Технические характеристики

• Номинальный ток: 400 А - максимальная рабочая нагрузка, при которой реле сохраняет точность срабатывания.
• Диапазон регулировки тока: 290–400 А - позволяет точно настроить порог срабатывания под конкретный двигатель.
• Число полюсов: 3 - контроль всех трёх фаз одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепями аварийного отключения.
• Класс расцепления: CLASS 10A - время срабатывания при перегрузке 7,2×I_n составляет 8–15 секунд; обеспечивает баланс между быстродействием и отказом от ложных срабатываний при пусковых токах.
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно установить прямо на контактор или вынести в щит.
• Гарантия: 36 месяцев - подтверждает долговечность конструкции и качество сборки.

Совместимость и монтаж

Реле тепловое РТ-02 рассчитано для установки на контакторы КМ-102, но также совместимо с другими контактными аппаратами, имеющими механический интерфейс и габариты, соответствующие стандарту для реле этого типа. Для монтажа требуется:

• выполнить подключение силовых проводов через винтовые зажимы - момент затяжки не должен превышать рекомендованного производителем (обычно 1,5–2,0 Нм);
• обеспечить доступ к кнопкам перезагрузки - они расположены на лицевой панели;
• при обособленном размещении использовать подходящую DIN-рейку или кронштейн - реле не требует специальной рампы, но нуждается в жестком креплении.

Не допускается установка рядом с источниками высоких температур или в местах с частыми вибрациями - это влияет на точность срабатывания.

Преимущества

• Широкий диапазон уставок (290–400 А) - один тип реле покрывает большой спектр двигателей, снижает потребность в запасе различных моделей.
• Два режима повторного включения - ручной и автоматический - позволяют адаптировать реакцию системы под требования технологического процесса.
• Стандартный класс расцепления 10A - оптимальный для большинства промышленных двигателей, исключает ложные отключения при пуске.
• Универсальная совместимость - работает не только с DEKraft, но и с контактными аппаратами других брендов, что упрощает сервис и ремонт.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - только переменный ток (AC).
• Не используется для защиты маломощных устройств ниже 290 А - диапазон уставок ограничен сверху и снизу.
• Не имеет функции защиты от короткого замыкания - обязательно использование предохранителей или автоматических выключателей в цепи.
• Требует периодической проверки механической части и чистки контактов - особенно в условиях повышенной запылённости.

Примеры использования

• Защита асинхронного двигателя 160 кВт на конвейере в пищевой промышленности.
• Контроль перегрузки насосной группы в системе водоснабжения с током 380 А.
• Интеграция в шкаф управления воздушным компрессором с использованием контактора КМ-102.
• Автоматическое отключение вентиляционного агрегата при заклинивании лопастей.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 290–400 А - выбирайте уставку ближе к номинальному значению, но не выше.
• При использовании режима автоматического восстановления убедитесь, что причина перегрузки устранена - иначе возможны многократные отключения.
• При монтаже на DIN-рейку используйте фиксирующие элементы - реле РТ-02 имеет достаточную массу, чтобы выпасть при слабом креплении.
• Обязательно протестируйте срабатывание после настройки - имитируйте перегрузку (например, временным увеличением тока) и проверьте сигнал на НО/НЗ контактах.
• Для условий с высокой влажностью или пылью рекомендуется дополнительно герметизировать места входа кабелей - хотя IP-класс не указан, внешняя среда влияет на срок службы.
