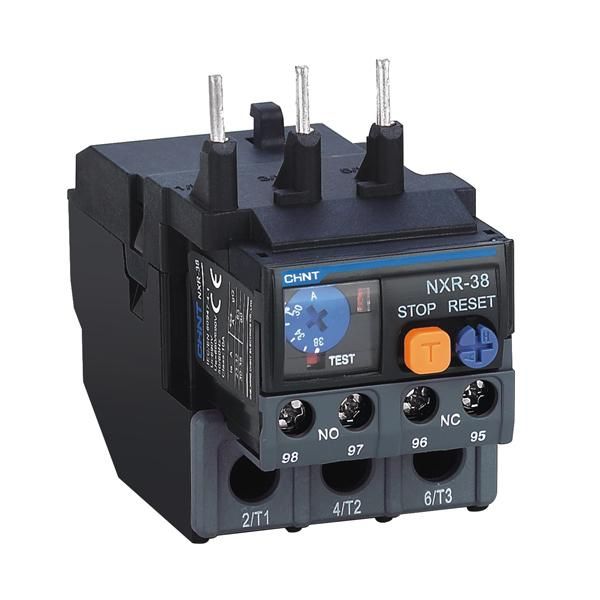

Реле тепловое NXR-38 30A-38A (R) | 837121 CHINT

Реле тепловое NXR-38 30А-38А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель входит в серию NXR и обеспечивает точную настройку тока срабатывания в пределах 30–38 А, что делает её оптимальным решением для средних мощностей. Артикул 837121 соответствует промышленному стандарту надёжности и совместимости.

Назначение и область применения

Реле тепловое NXR-38 30А-38А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контакторами.

Технические характеристики

• Диапазон регулировки тока: 30–38 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-5 для защиты двигателей;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют реализовать сигнализацию и управление;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки усилием 0,5–0,7 Нм;
• Функция перезапуска: есть - доступны режимы автоматического и ручного сброса после срабатывания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений.

Совместимость и монтаж

Реле тепловое NXR-38 30А-38А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартный крепёж для термореле. Для монтажа требуется свободная площадь около 50×50 мм. Установка выполняется на DIN-рейку шириной 35 мм. Перед подключением проверьте соответствие тока нагрузки диапазону 30–38 А - использование вне этого интервала снижает точность защиты. Клеммы рассчитаны на провода сечением до 2,5 мм2. Не допускается механическое воздействие на корпус во время эксплуатации.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-5 и EN 60947-4-5. Обеспечивает класс защиты IP20 - защита от прикосновения к токоведущим частям, но не герметична. Сертифицировано для использования в условиях промышленной среды с температурой от -5 C до +60 C. Отказ от соблюдения условий эксплуатации может привести к ложному срабатыванию или выходу из строя.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Индикатор состояния - визуальное определение сработавшего реле (выступающий флажок);
• Гибкий сброс - можно выбрать автоматический (через 1–2 минуты) или ручной способ восстановления;
• Удобная диагностика - наличие тестового кнопки позволяет проверить работоспособность без отключения питания;
• Высокая долговечность - конструкция с двумя биметаллическими элементами гарантирует стабильность более 100 000 циклов срабатывания.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использовать в сочетании с автоматическим выключателем или предохранителем;
• Запрещена установка в местах с повышенной вибрацией или ударными нагрузками - возможен ложный триггер;
• Не рекомендуется применять при температуре ниже -5 C или выше +60 C - влияет на точность срабатывания;
• Не подходит для защиты маломощных устройств (менее 30 А) - чувствительность ниже нижнего порога недостаточна.

Примеры использования

• Защита трехфазного насоса мощностью 5,5 кВт (ток ~35 А) на водоканале;
• Контроль перегрузки вентилятора в системе вентиляции с током потребления 32 А;
• Автоматическое отключение конвейера при заклинивании роликов - сигнал через NC-контакты передаётся на пульт оператора;
• Подключение к панели управления станком с ЧПУ для предотвращения перегрева шпинделя.

Практические советы

• Перед установкой отрегулируйте ток срабатывания строго по паспортному значению двигателя - используйте отвертку с изолированной ручкой;
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабый контакт вызывает перегрев клемм;
• После срабатывания всегда проверяйте причину - возможно, проблема в сети, механической нагрузке или износе двигателя;
• Для систем с частыми запусками выбирайте ручной сброс - это исключит самопроизвольный перезапуск при неустранённой неисправности;
• Не закрывайте реле крышками или кожухами, которые препятствуют естественному теплообмену - это нарушает работу термической системы.
