Реле тепловое NR2-36 28-36A (R) | 268144 CHINT

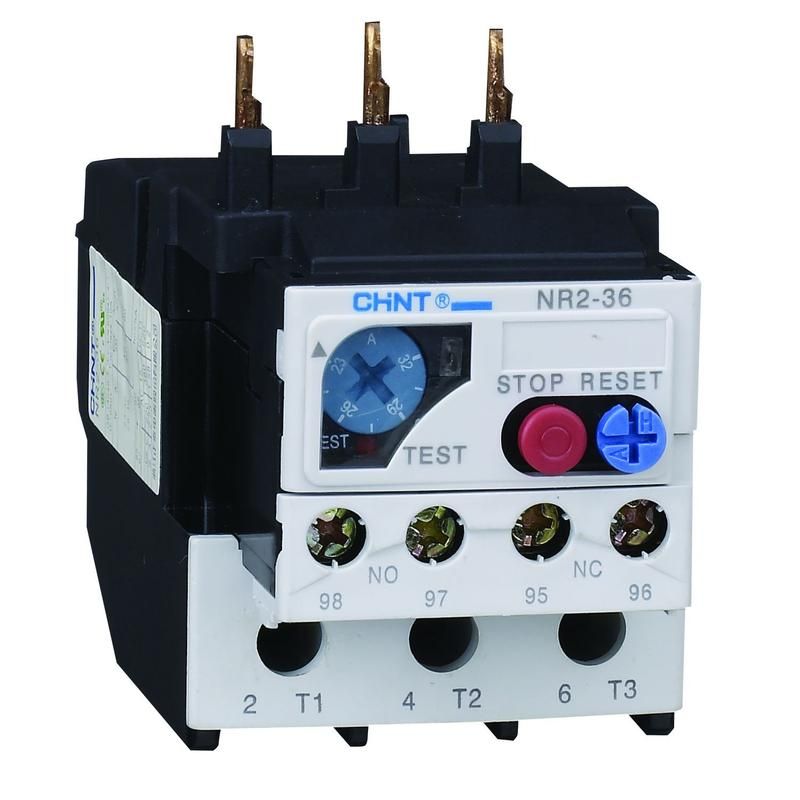

Реле тепловое NR2-36 28-36 ампер (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 28 до 36 А, совмещается с контактными аппаратами и монтируется прямо на них. Артикул 268144 соответствует серии NR2 - надёжным термореле для промышленной автоматики.

Назначение и область применения

Реле тепловое NR2-36 28-36 ампер (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц и током в пределах 28–36 А. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 28–36 А - можно точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - допустимо использование в высоковольтных промышленных сетях;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать сигнализацию, блокировки и цепи управления;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки моментом 0.5–0.7 Нм;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LC1-D, без дополнительных креплений;
• Функция перезапуска: есть - позволяет выбрать режим автоматического или ручного восстановления после срабатывания.

Совместимость и монтаж

Реле тепловое NR2-36 28-36 ампер (R) совместимо с контакторами CHINT серии LC1-D и аналогичными устройствами других производителей, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём защёлкивания на направляющие шины контактора - никаких болтов или инструментов не требуется. Для правильной работы необходимо соблюдать посадочные габариты и обеспечивать доступ к кнопкам сброса. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Конструкция исключает самопроизвольное отключение при вибрациях и температурных колебаниях. Индикатор состояния на корпусе показывает причину срабатывания - перегрев или обрыв фазы.

Преимущества

• Термокомпенсация - точная работа при изменении окружающей температуры, снижает ложные срабатывания;
• Индикация срабатывания - визуальный сигнал помогает быстро определить причину отказа;
• Выбор режима сброса - ручной или автоматический - адаптируется под требования технологического процесса;
• Высокая механическая прочность - выдерживает до 1 млн операций в условиях вибраций и перепадов температуры;
• Стандартный форм-фактор - легко заменяется на аналогичные модели в существующих щитах.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не следует использовать в средах с повышенной запылённостью выше IP54 - для таких условий нужна дополнительная защита;
• Запрещена установка рядом с источниками сильного нагрева (например, печи, ТЭНы) - влияет на точность срабатывания;
• Не рекомендуется применять в цепях с частыми пусками более 6 раз в час - это сокращает срок службы биметаллических элементов.

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки;
• Контроль конвейера на пищевом производстве - отключает линию при обрыве фазы, чтобы не испортить продукцию;
• Автоматизация вентиляционной системы - обеспечивает безопасную работу в помещениях с высокой влажностью;
• Щитовые устройства на заводах - часть комплексной защиты электродвигателей в составе пускателей.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 28–36 А - используйте тестовый токоизмерительный клещ;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте отвертку с изолированной ручкой;
• При использовании автоматического сброса убедитесь, что система не будет повторно запущена при сохраняющейся аварии - добавьте внешнюю блокировку;
• При замене старого термореле сверьте номер артикула 268144 и тип подключения - модель NR2-36 28-36 ампер (R) не совместима с другими сериями без переходника;
• Регулярно осматривайте контакты и клеммы - окисление может вызвать перегрев даже при правильной настройке.
