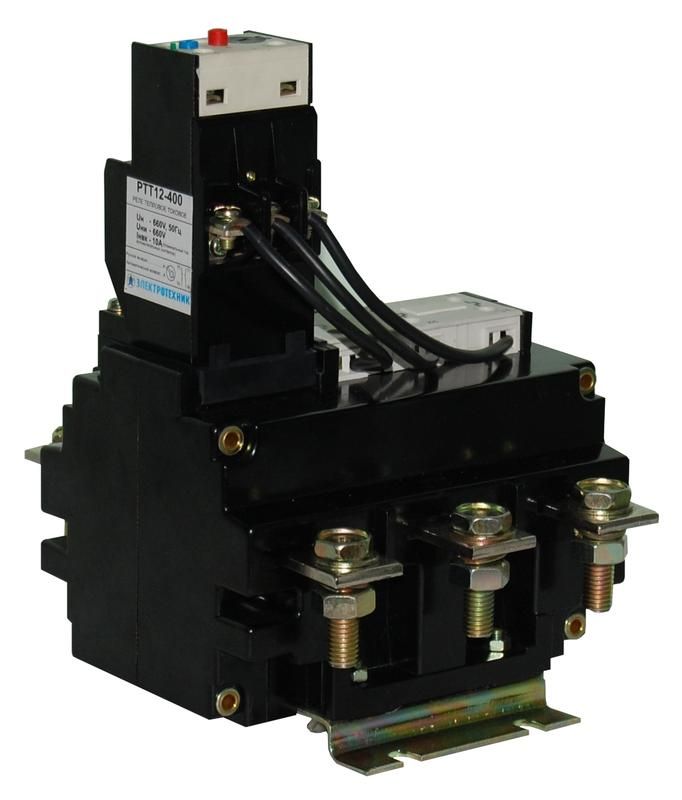

Реле электротепловое токовое РТТ12-250 130-195А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP00, тепловое - ET503114 Электротехник

Реле тепловое токовое РТТ12-250 130–195 А от бренда Электротехник - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Автоматический и ручной возврат, класс защиты IP00 делают его подходящим для установки внутри щитов и пультов управления.

Назначение и область применения

Реле тепловое токовое РТТ12-250 защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая случайный обрыв одной из фаз. Применяется в системах управления электроприводами на предприятиях, в производстве, на конвейерах, насосных станциях и других объектах с переменным током до 660 В / 50 Гц или постоянным током до 440 В.

Технические характеристики

• Токовый диапазон регулирования: 130–195 А - позволяет настроить чувствительность под конкретный двигатель;
• Номинальное напряжение: до 660 В переменного тока (50 Гц) или 440 В постоянного тока;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - для сигнализации и отключения;
• Тип возврата: автоматический и ручной - можно выбрать способ восстановления после срабатывания;
• Степень защиты: IP00 - нет внешней защиты, требует установки в закрытых корпусах или щитах;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и повышенной влажности;
• Имеет температурную компенсацию - снижает влияние окружающей температуры на точность срабатывания.

Совместимость и монтаж

Реле тепловое токовое РТТ12-250 устанавливается в сборках контактных аппаратов или на DIN-рейку в распределительных щитах. Подключение проводится через силовые клеммы - необходимо соблюдать правильную последовательность фаз. Для работы требуется внешний выключатель или контактор, так как само реле не коммутирует нагрузку, а лишь даёт сигнал об отключении. Монтаж допускается только в помещениях с контролируемой средой - из-за IP00 нельзя использовать на открытых площадках или в условиях запыленности.

Безопасность и стандарты

Устройство соответствует требованиям к надёжности и безопасности для электрооборудования в промышленных сетях. Температурная компенсация обеспечивает стабильность срабатывания при колебаниях температуры окружающей среды. Соответствие стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2 реализовано в конструктивном решении, хотя явное указание стандарта в данных отсутствует.

Преимущества

• Широкий диапазон токовой настройки (130–195 А) - одно устройство покрывает несколько мощностей двигателей;
• Выбор типа возврата - гибкость в организации системы защиты;
• Температурная компенсация - повышает точность срабатывания при изменении температуры вокруг устройства;
• Простая механическая конструкция - высокая долговечность и ремонтопригодность;
• Поддержка переменного и постоянного тока - универсальность в применении.

Ограничения применения

• Не предназначен для защиты однофазных двигателей или оборудования с другим типом питания;
• IP00 исключает использование вне герметичных шкафов - риск попадания пыли, влаги или сторонних предметов;
• Не имеет встроенного механизма отключения - обязательно нужен внешний контактор;
• Не рекомендуется для частых циклов включения/выключения - возможен перегрев элементов;
• Не работает при скачках напряжения - только против перегрузок по току.

Примеры использования

• Защита двигателя питательного насоса на водопроводной станции;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Контроль тока в приводе вентиляционной установки;
• Автоматизация станков с ЧПУ, где важна защита от обрыва фазы.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 130–195 А - выбирайте реле с запасом по току, чтобы избежать ложных срабатываний;
• Настройку тока выполняйте при холодном состоянии реле - нагрев влияет на показания;
• При использовании режима “ручной возврат” предусмотрите доступ к кнопке сброса для оператора;
• Монтируйте РТТ12-250 рядом с контактором, чтобы минимизировать длину соединений и потери;
• Не используйте в местах с высокой вибрацией - механический удар может вызвать ложное срабатывание.
