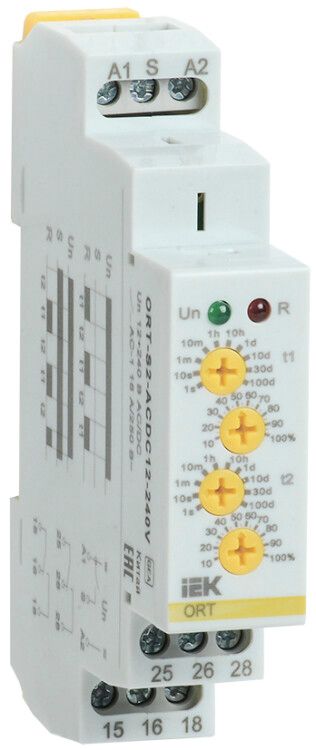

Реле циклическое ORT. 2 конт. 12-240 В AC/DC | ORT-S2-ACDC12-240V IEK

Реле циклическое 2 контакта 12–240 В AC/DC от бренда ONI (IEK), артикул ort-s2-acdc12-240v, предназначено для автоматического управления оборудованием с циклическими режимами работы - включение на заданное время, затем выключение на другое. Подходит для систем, где требуется точная временная последовательность без внешнего контроллера.

Назначение и область применения

Реле циклическое 2 контакта 12–240 В AC/DC обеспечивает автономную работу устройств по алгоритму: включить - подождать T1 - выключить - подождать T2 - повторить. Это позволяет управлять нагрузкой без PLC или микроконтроллеров. Применяется там, где нужна периодическая работа: вентиляция, освещение, насосы, нагреватели, конвейеры, системы орошения.

Технические характеристики

• Питание: 12–240 В переменного или постоянного тока - работает от сети 220 В, 12 В батарей, любых источников в этом диапазоне;
• Контакты: два перекидных (переключающих) контакта, каждый рассчитан на 16 А - способны коммутировать мощные нагрузки;
• Задержки: есть функции задержки как при включении, так и при выключении - можно настроить интервалы T1 (время включения) и T2 (время выключения);
• Монтаж: крепление на DIN-рейку 35 мм - совместимо со стандартными щитами;
• Подключение: винтовые зажимы - надёжное соединение проводов до 2,5 мм2;
• Гарантия: 12 месяцев - соответствует требованиям производителя IEK.

Совместимость и монтаж

Реле циклическое 2 контакта 12–240 В AC/DC легко устанавливается на стандартную DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2 - зачистите изоляцию на 8–10 мм и плотно затяните винты. Убедитесь, что напряжение питания находится в пределах 12–240 В AC/DC - превышение вызовёт повреждение устройства. Клеммы помечены: L/N для питания, NO/NC/COM для нагрузки - следуйте схеме на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования бытового и промышленного назначения. Компоненты выполнены с учётом норм IEC 61810. Отсутствие сертификации по UL/CE не исключает безопасное применение в рамках РФ и стран ЕАЭС при соблюдении условий эксплуатации.

Преимущества

• Не требует внешнего управления - всё настроено внутри самого реле;
• Широкий диапазон питания - работает от слабой 12 В до сетевых 240 В;
• Два независимых перекидных контакта - позволяют управлять двумя цепями одновременно;
• Обе задержки (включение и выключение) регулируются - гибкая настройка цикла;
• Монтаж на DIN-рейку - удобен для сборки шкафов и замены.

Ограничения применения

• Не предназначен для частотных или импульсных нагрузок - например, для двигателей с частотным преобразователем;
• Не имеет защиты от перегрузки - при превышении 16 А возможна сварка контактов;
• Настройка временных интервалов осуществляется механическими потенциометрами - нет цифровой индикации, сложно точно воспроизвести значения;
• Не рекомендуется для сред с высокой вибрацией без дополнительной фиксации - возможен срыв настроек.

Примеры использования

• Освещение во дворе: включается на 1 час после заката, выключается на 5 часов, потом снова включается перед рассветом;
• Вентилятор в теплице: работает 15 минут, отдыхает 45 минут - цикл повторяется;
• Насос для полива: включён 10 минут каждые 2 часа;
• Подогрев трубопровода: включается на 20 минут каждые 90 минут для предотвращения замерзания.

Практические советы

• Перед установкой проверьте напряжение питания - даже кратковременный скачок выше 240 В может вывести реле из строя;
• При работе с индуктивными нагрузками (например, катушками, двигателями) параллельно контакту установите дугогасящую RC-цепочку - продлит срок службы;
• Настройку T1 и T2 выполняйте при отключенном питании - вращайте регуляторы медленно, чтобы не сорвать механизм;
• Если используется в условиях повышенной запылённости - выбирайте место монтажа с хорошей вентиляцией или закройте шкаф;
• При замене старого реле - сравните тип контактов: здесь они перекидные, значит, можно использовать как Normally Open, так и Normally Closed - не путайте с обычными реле с одним состоянием.
