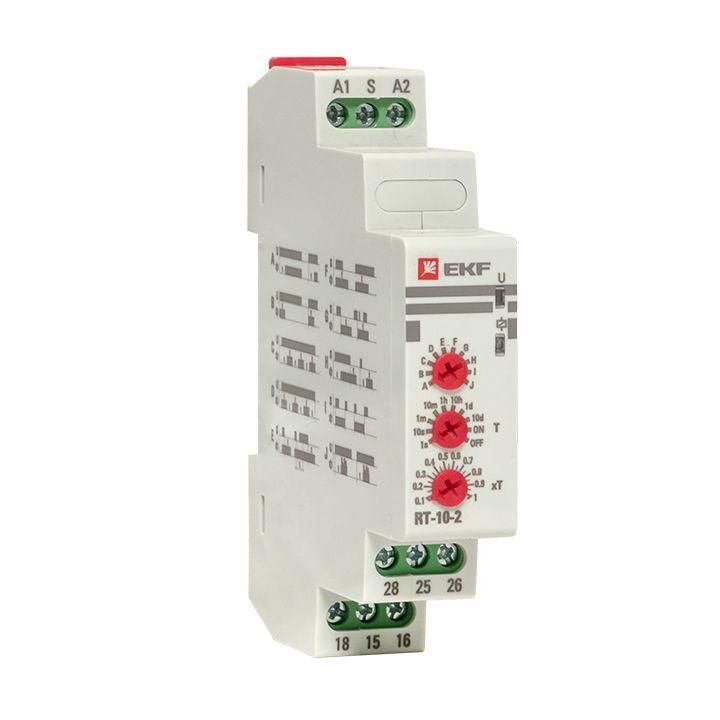

Реле времени (10 устанавл. функц.) RT-10-2 EKF PROxima |

Реле время с 10 установленными функциями EKF PROxima (арт. rt-10-2) - компактное электронное устройство для точного управления временем включения и отключения нагрузки. Подходит для монтажа на DIN-рейку и лицевую панель, используется в промышленной и бытовой автоматике.

Назначение и область применения

Реле время с 10 установленными функциями EKF PROxima управляет работой оборудования по заранее заданным временным интервалам. Устройство включает или отключает нагрузку через определённое время после получения сигнала - например, запускает вентиляцию спустя 30 секунд после включения света или отключает нагреватель через 10 минут после отключения термостата.

Области применения: системы вентиляции, отопления, освещения, конвейеры, насосы, компрессоры, автоматические двери, оборудование с периодическими циклами работы.

Технические характеристики

• Номинальное напряжение управления: 24–230 В (переменный или постоянный ток - AC/DC)
• Номинальный ток контактов: 8 А
• Диапазон регулировки времени: от 0,1 до 8 640 000 секунд (до 100 дней)
• Количество переключающих контактов: 2 (по одному на вход и выход)
• Тип контактов: перекидные (NO+NC) - каждый контакт может замыкать и размыкать цепь
• Способ монтажа: на DIN-рейку (35 мм) + возможность крепления на лицевой панели
• Категория применения: AC-15 (управление электромагнитами мощностью более 72 Вт)

Совместимость и монтаж

Реле время с 10 установленными функциями EKF PROxima совместимо со всеми стандартными DIN-рейками типа TS35. Для монтажа на панель предусмотрены крепёжные отверстия - можно закрепить в корпусе или щите с фронтальной стороны.

Установка занимает несколько минут: защёлкните реле на рейку или закрутите два винта на передней панели. Все регуляторы и индикация доступны без снятия крышки.

Безопасность и стандарты

Реле соответствует категории применения AC-15, что гарантирует надёжную работу при коммутации индуктивных нагрузок - катушек реле, соленоидов, малых электромагнитов. Максимальная коммутируемая мощность - до 1840 ВА (при 230 В AC и 8 А).

Преимущества

• 10 предустановленных функций работы - не требуют программирования, выбираются поворотом переключателя
• Широкий диапазон времени - от долей секунды до нескольких дней
• Поддержка переменного и постоянного тока - работает с сетью 220 В и с контроллерами 24 В DC
• Два независимых перекидных контакта - позволяют управлять двумя цепями одновременно
• Индикация состояния и настроек - видна даже при слабом освещении

Ограничения применения

• Не предназначен для управления двигателями выше 1,5 кВт - из-за высоких пусковых токов
• Не имеет защиты от перегрузки - внешние предохранители обязательны
• Не рассчитан на частые включения/выключения более 10 раз в минуту - риск перегрева контактов
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Освещение: включается через 1 мин после срабатывания датчика движения, гаснет через 5 мин после последнего движения
• Вентиляция: включается сразу при старте котла, отключается через 15 мин после его остановки
• Конвейер: запускается с задержкой 2 сек после включения главного привода, чтобы избежать столкновений
• Насос: работает 10 мин, затем отдыхает 20 мин - циклический режим

Практические советы

• Выбирайте функцию по принципу: “задержка при включении” = ждать перед включением; “задержка при отключении” = продолжать работать после команды
• Проверьте соответствие напряжения сети (24–230 В) - неверное питание выводит реле из строя
• При использовании на 24 В DC убедитесь, что источник стабилен - скачки вызывают ложные срабатывания
• При монтаже на панель используйте уплотнительные кольца - они снижают влияние вибраций
• Не забудьте про внешнюю защиту: автоматический выключатель или предохранитель на 10 А
