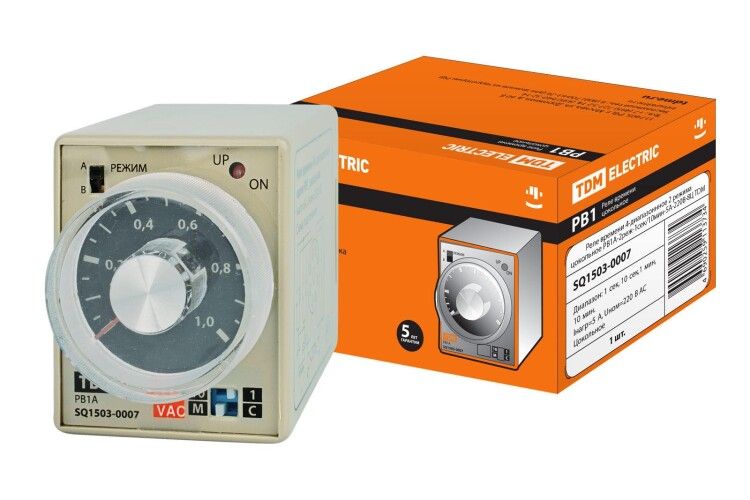

Реле времени РВ1A-2реж-1сек/10мин-5А-220В-8Ц | SQ1503-0007 TDM

Реле времени РВ1А-2 от TDM ELECTRIC (артикул sq1503-0007) - это механическое устройство для управления временными интервалами в системах автоматизации. Его используют там, где нужна точная задержка включения или выключения нагрузки, например, в бытовой и промышленной аппаратуре.

Назначение и область применения

Реле времени РВ1А-2 предназначено для создания задержек в электрических цепях. Оно срабатывает через установленный промежуток времени после подачи питания - от 1 секунды до 10 минут. Подходит для задач, где важно контролировать последовательность операций: запуск вентилятора после нагрева, отключение насоса после завершения цикла, управление освещением по таймеру.

Устройство применяется в системах автоматики: на станках, конвейерах, системах вентиляции, тепловых щитах, бытовых приборах. Является комплектующим элементом в панелях управления.

Технические характеристики

• Временной диапазон: 1 секунда – 10 минут (регулируемый)
• Номинальное напряжение: 220–230 В переменного тока
• Максимальный коммутируемый ток: 5 А
• Количество контактов: 8 (4 нормально замкнутых, 4 нормально разомкнутых - в одном корпусе)
• Корпус: из негорючего самозатухающего пластика
• Тип установки: DIN-рейка (через цокольный разъем Р8Ц)

Совместимость и монтаж

Реле времени РВ1А-2 устанавливается на DIN-рейку с помощью цокольного разъема Р8Ц. Для подключения требуется только вставить реле в разъем - провода подключаются к контактам самого разъема, а не к корпусу устройства. Это ускоряет замену и снижает риск ошибок при монтаже.

Не требует внешнего питания - работает от сети 220–230 В. Совместим со всеми стандартными разъемами Р8Ц, используемыми в сериях РВ1–РВ3.

Безопасность и стандарты

Корпус изготовлен из материала, который не поддерживает горение и самостоятельно затухает при возгорании - повышает безопасность при перегрузках. Устройство соответствует требованиям к электрооборудованию для промышленного использования, однако явного указания на соответствие ГОСТ или IEC в предоставленных данных нет - рекомендуется проверить документацию производителя для сертификационных целей.

Преимущества

• Высокая надежность за счет механической конструкции - нет микросхем, которые могут выйти из строя от помех
• Простота настройки: один регулятор для всего диапазона времени
• Низкая стоимость по сравнению с аналогичными электронными реле
• Быстрая замена благодаря цоколю Р8Ц - не нужно перепаивать или переключать провода
• Стабильная работа при колебаниях напряжения в пределах 220–230 В

Ограничения применения

• Не подходит для работы при постоянном токе - только переменный ток 220–230 В
• Максимальный ток 5 А - нельзя использовать для управления мощными двигателями или нагревателями свыше 1,1 кВт
• Нет индикации состояния - невозможно визуально определить, активировано ли реле
• Точность временного интервала зависит от температуры окружающей среды - возможны отклонения +-5%
• Не имеет функций многократного циклирования - только однократное срабатывание после включения

Примеры использования

• Задержка включения вентилятора в печи на 30 секунд после старта ТЭНа
• Автоматическое отключение света в туалете через 5 минут после выключения кнопки
• Постепенный запуск конвейера: первые два этапа работают сразу, третий - с задержкой 2 минуты
• Подача воды в бак на 10 минут перед включением насоса для предотвращения гидроудара

Практические советы

• Перед установкой убедитесь, что ваша нагрузка не превышает 5 А - превышение вызовет выход реле из строя
• При использовании в условиях высокой влажности или пыли - обеспечьте дополнительную защиту корпуса (например, IP54-коробку)
• При замене старого реле - совпадайте тип цоколя: только Р8Ц. Нельзя вставлять в другие разъемы
• Регулировка времени выполняется вращением шкалы на корпусе - делайте это при отключенном питании
• Для частого использования в промышленных условиях рекомендовано иметь запасное реле РВ1А-2 (артикул sq1503-0007) - замена занимает менее 1 минуты
