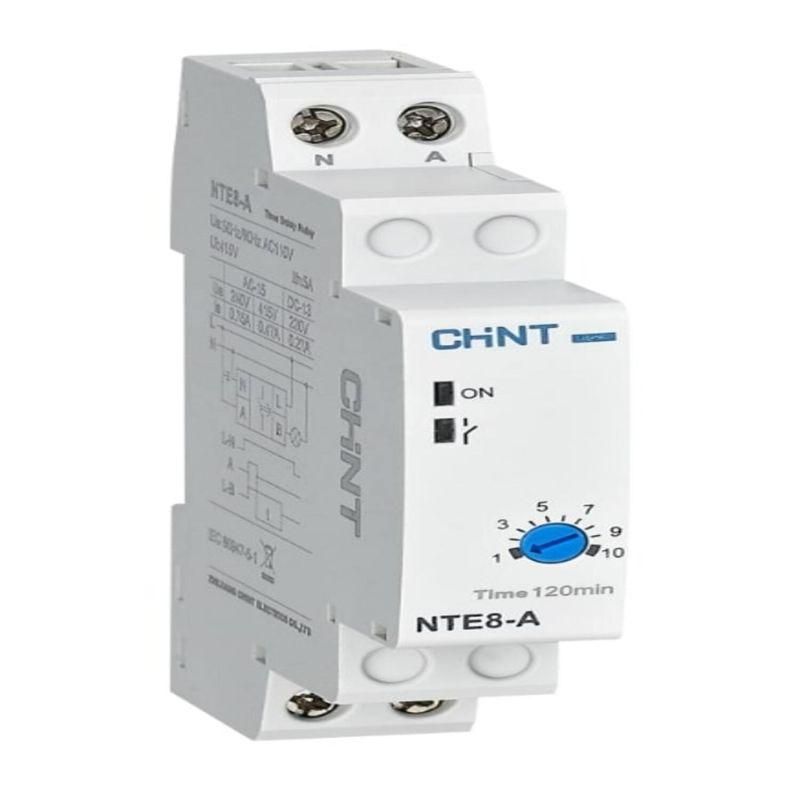

Реле времени NTE8-A (задержка выключения) 12-120с, 1НО, AC230В (R) | 258347 CHINT

Реле времени NTE8-A/NTE8-120A - устройство с задержкой выключения на 12–120 секунд, предназначенное для точного управления нагрузками в системах автоматизации. Бренд CHINT обеспечивает надёжность и соответствие промышленным стандартам, артикул 258347 соответствует модели с питанием 230 В переменного тока и одним нормально открытым контактом.

Назначение и область применения

Реле времени NTE8-A/NTE8-120A используется для того, чтобы после отключения управляющего сигнала нагрузка продолжала работать заданное время - от 12 до 120 секунд. Это удобно там, где важно плавное завершение работы: например, выключение вентилятора после остановки оборудования, затухание света в помещении, продувка печи или охлаждение двигателя.

Подходит для систем промышленной и бытовой автоматизации: освещение, кондиционирование, отопление, насосы, компрессоры, конвейеры.

Технические характеристики

• Диапазон задержки: 12–120 секунд (фиксированный, не регулируемый)
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Тип контакта: 1 нормально открытый (НО, тип А)
• Категория применения: AC-15 (для управляемых нагрузок с индуктивным характером, например, катушки реле, малые двигатели)
• Потребляемая мощность: ≤1 ВА
• Монтаж: на DIN-рейку 35 мм (стандартная ширина корпуса - 18 мм)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, внутри щита)
• Точность задержки: +-1%
• Механический ресурс: 1000 циклов включения/выключения
• Электрический ресурс: 100 циклов при максимальном токе

Совместимость и монтаж

Реле времени NTE8-A/NTE8-120A легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются зажимы на передней панели - провода зачищаются на 6–8 мм, фиксируются винтами. Напряжение питания подаётся на клеммы L и N, нагрузка подключается к выходным клеммам NO и COM.

Не совместимо с постоянным током (DC) - работает только с переменным током 230 В. Подключение к другому напряжению (например, 24 В) невозможно - модель предназначена исключительно для 230 В AC.

Безопасность и стандарты

Реле соответствует категории применения AC-15, что гарантирует безопасную коммутацию индуктивных нагрузок. Уровень защиты IP20 позволяет использовать устройство только во внутренних распределительных щитах - не для уличной установки или влажных сред. Температурный режим эксплуатации не указан, но серия NTE8 рассчитана на работу в пределах +5C…+40C, как принято для аналогичных изделий.

Преимущества

• Простая и надёжная механическая конструкция без микросхем - меньше отказов в условиях помех
• Высокая точность задержки (+-1%) - важна для технологических процессов
• Малое энергопотребление (≤1 ВА) снижает нагрузку на источник питания
• Компактный размер (18 мм) экономит место в щите
• Совместимость со всей серией NTE8 - можно заменить другими моделями этой же линейки при необходимости

Ограничения применения

• Не подходит для нагрузок выше 5 А - при превышении возможен свар контактов
• Работает только с переменным током 230 В - нельзя применять с 12 В, 24 В или постоянным током
• Задержка не регулируется - выбрана фиксированно в диапазоне 12–120 с, другие значения недоступны
• IP20 - запрещено использование вне закрытых щитов, в сыром воздухе, на улице или в пыльных помещениях без дополнительной защиты
• Электрический ресурс всего 100 циклов - не рекомендовано для частых включений (более 1–2 раз в час)

Примеры использования

• Освещение в туалете: свет гаснет через 60 секунд после последнего движения
• Вентиляция в кухне: вытяжка продолжает работать 90 секунд после выключения плиты
• Гидравлический привод: масло остывает в трубах 120 секунд после остановки насоса
• Конвейер: лента движется ещё 30 секунд после снятия сигнала стартера

Практические советы

• Выбирая между NTE8-A/NTE8-120A и другими моделями серии, проверьте нужную длительность задержки - есть версии с 0,1–10 с, 48–480 с и 0,5–5 мин
• При монтаже в щиту соблюдайте минимальный зазор вокруг устройства - для лучшего теплоотвода
• Если нагрузка имеет высокий пусковой ток (например, двигатель), используйте дополнительный магнитный пускатель - реле не предназначено для прямого управления такими нагрузками
• Для контроля состояния контакта - следите за нагревом корпуса при работе. Перегрев указывает на перегрузку или плохой контакт
• Артикул 258347 - это конкретная версия с 230 В AC и задержкой 12–120 с. Не путайте с другими вариантами серии NTE8
