Реле времени NTE8-M2 (7 устанавл. функц.) AC230B (R) | 258701 CHINT

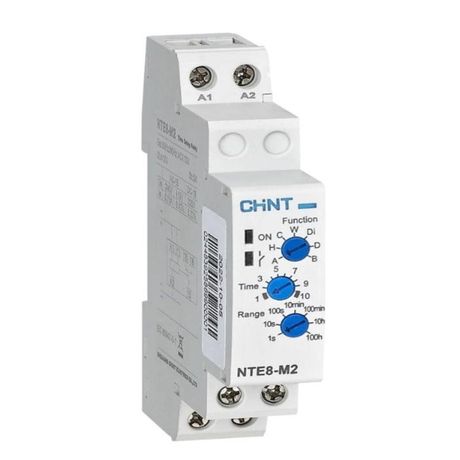

Реле времени NTE8-M2 (7 устанавливаемых функций) AC230B (R) от CHINT предназначено для точного управления временными циклами в системах автоматизации - от освещения до промышленного оборудования. Эта модель обеспечивает семь настраиваемых функций работы, включая управление по схеме «звезда/треугольник», и работает от сети переменного тока 230 В.

Назначение и область применения

Реле времени NTE8-M2 (7 устанавливаемых функций) AC230B (R) используется для автоматического включения и отключения нагрузок через заданный интервал времени. Подходит для систем: - освещения (например, включение света на определённый срок); - вентиляции и кондиционирования (циклическая работа вентиляторов); - отопления (таймеры нагревательных элементов); - промышленных установок с пуском двигателей по схеме «звезда-треугольник».

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество и тип контактов: 1 переключающий контакт (тип B/M1/M2) - замыкающий, размыкающий и коммутирующий
• Диапазон выдержки времени: четыре предустановленных диапазона - 0,1–10 с, 12–120 с, 48–480 с, 0,5–5 мин
• Точность настройки: +-1%
• Потребляемая мощность: ≤1 ВА
• Напряжение срабатывания: 0,85–1,10 U_s
• Категория применения контактов: AC-15 (для управления катушками реле и маломощными нагрузками)
• Механическая износостойкость: 1000 циклов включения/выключения
• Электрическая износостойкость: 100 циклов при номинальном токе
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Габариты: ширина 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная симметричная рейка)

Совместимость и монтаж

Реле времени NTE8-M2 (7 устанавливаемых функций) AC230B (R) совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в щитах промышленного и жилого назначения. Установка происходит защёлкиванием - без инструментов. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подключения питания - фаза и ноль (L/N) к соответствующим клеммам. Нагрузка подключается к выходным контактам. Обратите внимание: устройство не имеет гальванической развязки между входом и выходом - питание и нагрузка находятся в одной цепи.

Безопасность и стандарты

Реле времени NTE8-M2 (7 устанавливаемых функций) AC230B (R) соответствует категории применения AC-15, что гарантирует надёжную работу при коммутации индуктивных нагрузок. Степень защиты IP20 позволяет использовать устройство внутри закрытых распределительных щитов, исключает доступ к токоведущим частям пальцами, но не защищает от влаги или пыли вне корпуса. Применяется в условиях со степенью загрязнения 2 - то есть в помещениях с нормальной средой, без проводящей пыли и конденсата.

Преимущества

• Семь настраиваемых функций, включая режим «звезда/треугольник» - один прибор вместо нескольких специализированных реле
• Высокая точность тайминга (+-1%) - важна для точных технологических процессов
• Низкое энергопотребление (≤1 ВА) - снижает нагрузку на источник питания
• Компактный форм-фактор (18 мм) - экономия места в щитке
• Поддержка широких временных диапазонов - от десятых долей секунды до 5 минут

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от воды и грязи
• Максимальный ток нагрузки - 5 А; не подходит для прямого управления двигателями выше 1,5 кВт без контактора
• Работает только с переменным током 230 В - несовместимо с постоянным током или другими напряжениями (например, 12 В или 48 В), даже если серия поддерживает другие значения
• Электрическая износостойкость всего 100 циклов - не рекомендуется для частых включений (более 1–2 раз в час)

Примеры использования

• Запуск вентилятора на 10 минут после включения кондиционера - функция задержки при отключении
• Плавный пуск трёхфазного двигателя: первые секунды - «звезда», затем переход на «треугольник» - встроенная функция
• Освещение в коридоре включается при движении и гаснет через 90 секунд - функция задержки при включении
• Циркуляционный насос системы отопления запускается каждые 2 часа на 5 минут - программа с периодическим включением

Практические советы

• Выбирая реле времени NTE8-M2 (7 устанавливаемых функций) AC230B (R), проверьте соответствие вашего напряжения - только 230 В AC. Другие версии серии (AC24V/DC24V) имеют другой артикул.
• При использовании функции «звезда/треугольник» убедитесь, что двигатель имеет шесть выводов и подключен правильно - неверная схема вызовет повреждение.
• Для длительной службы не допускайте перегрузки по току - даже кратковременные скачки свыше 5 А сокращают срок контактов.
• При монтаже в щитке оставляйте свободное пространство вокруг устройства - он не имеет принудительного охлаждения, и перегрев влияет на точность таймера.
• Настройка выполняется поворотом потенциометров - перед работой внимательно прочитайте схему переключения функций на корпусе.
