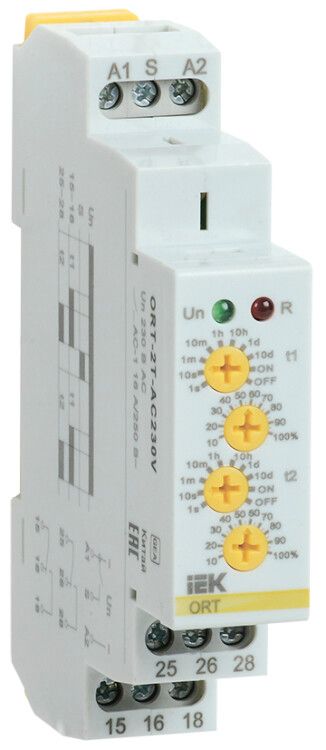

Реле времени ORT 2 контакта 230В AC с независим. уставками IEK ORT-2T-AC230V

Реле времени ONI (IEK) артикул ort-2t-ac230v предназначено для управления оборудованием с точной задержкой включения - идеально подходит для систем, где важно избежать одновременного запуска нескольких устройств. Устройство работает от сети 230 В переменного тока и монтируется на DIN-рейку.

Назначение и область применения

Реле времени ONI (IEK) ort-2t-ac230v используется для автоматического включения нагрузки через заданный интервал после подачи напряжения. Подходит для ситуаций, когда требуется последовательный запуск оборудования: вентиляторы, насосы, освещение, конвейеры, системы климатизации. Каждый из двух контактов имеет свою собственную уставку - можно настроить два разных временных интервала для двух отдельных цепей.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Диапазон регулировки задержки: от 0,1 до 60 секунд
• Количество перекидных контактов: 2 (каждый - независимый)
• Номинальный коммутируемый ток: 16 А
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле времени ONI (IEK) ort-2t-ac230v совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте винтовые клеммы - провода зачищают на 8–10 мм, затягивают усилием 0,4–0,5 Нм. Оба контакта работают независимо, поэтому можно подключать две разные нагрузки. Убедитесь, что сечение проводов соответствует допустимому току 16 А - рекомендовано использовать медные жилы 1,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для электрооборудования низкого напряжения. Компоненты выполнены из самозатухающего пластика, обеспечивают безопасную работу при температуре окружающей среды от -25C до +60C. Защита от случайного замыкания обеспечена конструкцией корпуса и изоляцией клемм.

Преимущества

• Два независимых контакта с отдельными уставками - возможность программирования двух различных задержек в одном устройстве
• Широкий диапазон времени (0,1–60 с) позволяет точно настраивать запуск даже чувствительных систем
• Монтаж на DIN-рейку упрощает сборку щитов и снижает время установки
• Высокая надёжность коммутации - контакты рассчитаны на 100 000 операций при номинальном токе

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - применение на 230 В DC повредит устройство
• Запрещено использование в условиях повышенной влажности без защиты (не имеет IP-защиты)
• Не подходит для частых включений/выключений менее чем каждые 5 секунд - возможен перегрев и выход из строя
• Не управляет нагрузками выше 16 А - для больших токов требуются внешние контакторы

Примеры использования

• Запуск вытяжного вентилятора через 10 секунд после включения света в туалете
• Постепенное включение группы светодиодных ламп с интервалом 5 и 15 секунд
• Последовательный запуск насосов в системе водоснабжения - первый через 2 с, второй через 15 с
• Защита компрессора холодильника - задержка включения на 30 с после отключения для предотвращения гидроудара

Практические советы

• Настройку уставок выполняйте при отключенном питании - вращайте регуляторы до нужного значения по шкале на лицевой панели
• Проверьте соответствие нагрузки максимальному току 16 А - особенно при работе с двигателями, которые имеют высокий пусковой ток
• При использовании в щите с несколькими реле оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• Если требуется более длительная задержка (>60 с), выбирайте другую модель - данное реле времени ONI (IEK) ort-2t-ac230v не поддерживает интервалы свыше минуты
