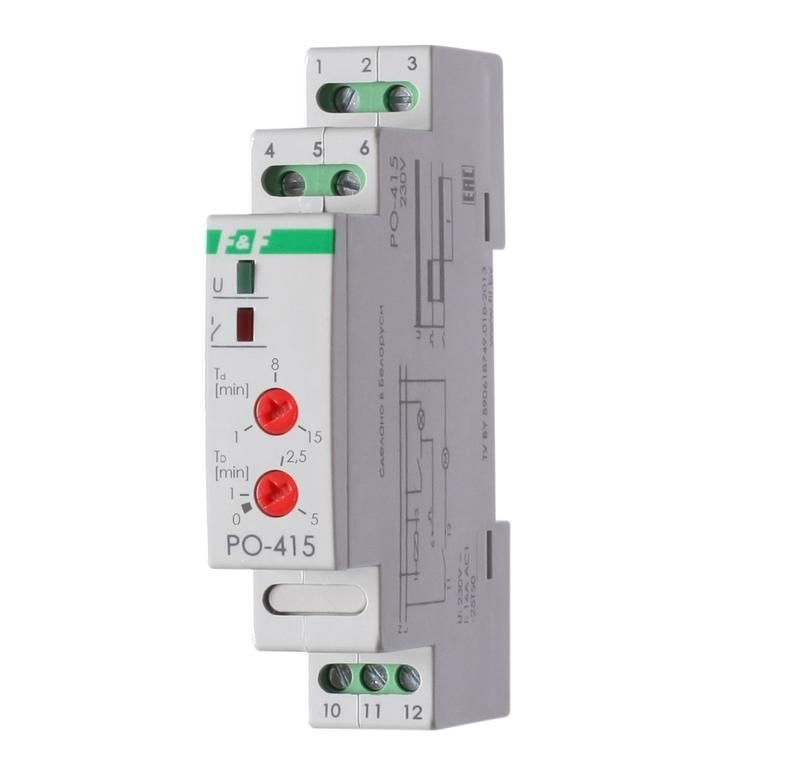

Реле времени PO-415 16А 230В 1 перекл. IP20 задержка выключ./управ. контактом монтаж на DIN-рейке F&F EA02.001.018 Евроавтоматика

Реле времени Евроавтоматика F&F ea02.001.018 - устройство для автоматического отключения нагрузки с задержкой после снятия управляющего сигнала. Подходит для установки на DIN-рейку в распределительных щитах, где требуется временная выдержка после отключения - например, в системах вентиляции, освещения или оборудования с инерционной нагрузкой.

Назначение и область применения

Реле времени Евроавтоматика F&F ea02.001.018 используется для того, чтобы продолжить работу подключённого устройства после того, как управляющий выключатель уже отключён. Это особенно полезно там, где важно завершить цикл работы - например, проветривание помещения после выключения света, охлаждение двигателя или удаление влаги из санузла.

Подходит для бытовых и коммерческих объектов: вентиляционные системы, туалеты, гардеробные, кухни, насосы, компрессоры, осветительные системы с функцией “остывания”.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Тип контактов: один переключающий контакт (НО/НЗ) - одновременно нормально открытый и нормально закрытый
• Диапазон задержки выключения: 60–900 секунд (1–15 минут)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 1 (компактный корпус)
• Индикация: светодиодная - показывает состояние активации
• Рабочий температурный диапазон: от -25 C до +50 C
• Степень защиты: IP20 - защищено от прикосновений, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика F&F ea02.001.018 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели: L/N - питание, S - управляющий сигнал, 11/12 - выходной контакт.

Не требует внешнего источника питания - работает напрямую от сети 230 В. Контакт 11/12 способен коммутировать нагрузку до 16 А, поэтому можно подключать вентиляторы, лампы, малые насосы. Нельзя использовать для высоких импульсных нагрузок (например, мощные электродвигатели с пусковым током выше 16 А).

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает возможность случайного прикосновения к токоведущим частям, но не предназначено для установки во влажных зонах, на улице или в местах с повышенной запылённостью. Монтаж допускается только внутри электрощита или закрытой панели.

Преимущества

• Один прибор решает задачу задержки выключения без необходимости в сложной автоматике
• Компактный формат - занимает всего один модуль на DIN-рейке
• Интегрированная индикация позволяет легко определить текущее состояние
• Высокая надёжность механических контактов при работе с резистивными и индуктивными нагрузками до 16 А
• Не требует программирования - все параметры задаются внутренними регуляторами

Ограничения применения

• Не подходит для постоянного включения - только для задержки выключения
• Не работает с постоянным током (DC) - только переменный ток 230 В AC
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита
• Не имеет задержки включения - включение происходит сразу при подаче сигнала
• Максимальная нагрузка - 16 А; при превышении возможен отказ контактов
• Не рекомендовано использование в средах с температурой ниже -25 C или выше +50 C

Примеры использования

• Вентиляция в санузле: свет выключен - вентилятор ещё 5 минут работает, чтобы убрать влагу
• Освещение в коридоре: человек вышел - свет гаснет, но вентилятор остаётся включённым ещё 2 минуты
• Оборудование с нагревом: после отключения ТЭНа печь остывает, пока вентилятор не отключится с задержкой
• Автоматический полив: насос отключается, но система продувки воздухом работает ещё 1 минуту

Практические советы

• При выборе задержки учитывайте тип нагрузки: для вентиляторов достаточно 1–3 минут, для больших систем - до 15 минут
• Проверьте, что управляющий сигнал (S) действительно отключается - если он остаётся замкнутым, задержка не сработает
• Не подключайте к этому реле мощные пускатели или частотники - они требуют специализированных реле с более высокой коммутационной способностью
• При монтаже в щите оставьте свободное пространство вокруг реле для лучшего теплоотвода
• Если нужна задержка включения - выбирайте другую модель, так как эта версия поддерживает только задержку выключения
