Реле времени RT-SBB-2 (импульс при включении) EKF PROxima |

Реле времени (импульс при включении) PROxima EKF - это компактное электронное устройство для точного управления временными интервалами включения нагрузки. Подходит для монтажа на DIN-рейку и лицевую панель, работает от переменного или постоянного тока 24–230 В. Артикул rt-sbb-2 обеспечивает надёжную работу в системах автоматизации промышленного и бытового оборудования.

Назначение и область применения

Реле времени (импульс при включении) PROxima EKF используется для включения нагрузки с задержкой после подачи управляющего сигнала. Это необходимо там, где требуется избежать одновременного запуска нескольких устройств, например, при включении группы светильников, вентиляторов или насосов. Устройство подходит для систем отопления, вентиляции, освещения, конвейеров и других автоматизированных процессов, требующих последовательного старта.

Технические характеристики

• Тип устройства: реле времени с импульсом при включении
• Напряжение управления: AC/DC, 24–230 В
• Диапазон выдержки времени: от 0,1 секунды до 8 640 001 секунд (до 100 дней)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2
• Функции: задержка при включении, задержка при отключении
• Тип контактов: перекидные (переключающие), без нормально замкнутых (НЗ) и нормально открытых (НО) контактов
• Монтаж: на DIN-рейку и лицевую панель
• Категория применения: AC-15 (управление электромагнитами мощностью более 72 Вт)

Совместимость и монтаж

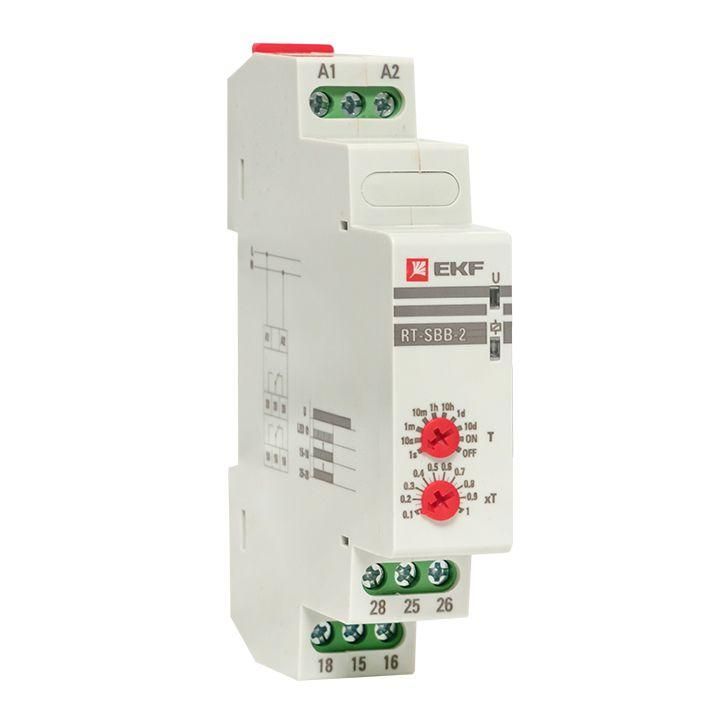

Реле времени (импульс при включении) PROxima EKF легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации на панели предусмотрены крепёжные отверстия - можно использовать как штатный монтаж, так и внешнее крепление. Управление осуществляется двумя поворотными регуляторами на передней панели: один выбирает диапазон времени, второй - точное значение внутри этого диапазона. Оба выхода работают независимо, каждый имеет собственный перекидной контакт.

Безопасность и стандарты

Устройство соответствует категории применения AC-15, что гарантирует безопасную коммутацию катушек электромагнитов и аналогичных индуктивных нагрузок. Работает в условиях, допускаемых для промышленной автоматики. Не предназначен для управления высокочастотными или емкостными нагрузками без дополнительной защиты.

Преимущества

• Широкий диапазон выдержек - от долей секунды до 100 дней - позволяет применять реле в задачах любой сложности
• Два независимых выхода с задержкой дают возможность управлять двумя цепями с разными интервалами
• Гибкая система управления: два поворотных регулятора обеспечивают точную настройку без программирования
• Поддержка как переменного, так и постоянного тока управления - совместимо с большинством контроллеров и датчиков
• Интеграция в существующие системы: совпадает с форм-фактором других реле EKF, легко заменяет аналоги

Ограничения применения

• Не подходит для управления активными нагрузками выше 8 А (например, мощные нагреватели или двигатели без контактора)
• Отсутствие нормально открытых (НО) и нормально замкнутых (НЗ) контактов - нельзя использовать как обычное реле без задержки
• Не рассчитано на частые включения/выключения с периодом менее 1 секунды - возможен износ механических элементов контактов
• Не защищено от перенапряжений; рекомендуется использование дополнительных защитных устройств при работе в сетях с помехами

Примеры использования

• Вентиляция: включение вытяжки через 3 минуты после включения света
• Освещение: поэтапное включение групп ламп с интервалом 5 секунд для снижения пускового тока
• Отопление: запуск циркуляционного насоса через 10 минут после включения котла
• Производственные линии: задержка включения второго конвейера после старта первого
• Аварийная сигнализация: включение звукового оповещателя через 15 секунд после срабатывания датчика

Практические советы

• При выборе диапазона времени убедитесь, что нужная выдержка попадает в выбранный предел (например, 900 секунд = 15 мин - входит в диапазон “мин”)
• Для длительных задержек (>1 часа) используйте режим “часы”, чтобы избежать ошибок при вводе значений
• Проверьте соответствие напряжения управления сети - реле работает от 24 В до 230 В, но не ниже 24 В
• При использовании на DIN-рейке убедитесь, что рядом нет источников тепла - температурный коэффициент влияет на точность
• Реле rt-sbb-2 не имеет индикации состояния - для контроля используйте внешние индикаторы или PLC
• При замене другого реле проверьте тип контактов: здесь используются только перекидные, а не NO/NK
