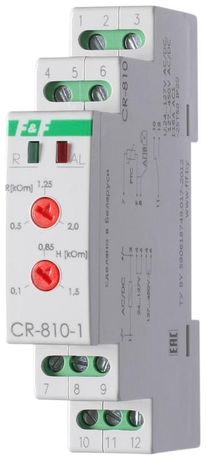

Реле температурное CR-810-1 (Для защ. электродвиг. от перегрева; монтаж на DIN-рейке; сопротив. петли датч. при превыш. темп. 600…3500Ом; регул. гистерезис; PTC (в компл. не поставляется) 24-127В/127-420В AC/DC 1NO/NC 16А) F&F EA05.002.002 Евроавтоматика EA05.002.006

Реле температурное Евроавтоматика ea05.002.006 - устройство для автоматической защиты электродвигателей от перегрева, устанавливаемое на DIN-рейку. Контролирует сопротивление PTC-датчика, отключает питание при превышении пороговой температуры и предотвращает самопроизвольный запуск оборудования после аварии.

Назначение и область применения

Реле температурное Евроавтоматика ea05.002.006 защищает оборудование от повреждений из-за перегрева, используя сигнал от внешнего PTC-датчика, установленного на обмотках двигателя, трансформатора или генератора. Когда температура достигает критического уровня, реле размыкает контакт и отключает питание. Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляционных систем и другого промышленного оборудования с электродвигателями.

Технические характеристики

• Тип: реле защитное, с управлением по сопротивлению PTC-датчика
• Диапазон сопротивления датчика для срабатывания: 600–3500 Ом
• Напряжение питания: 24–127 В или 127–420 В переменного/постоянного тока (AC/DC)
• Коммутируемый ток: 16 А
• Контакты: 1 нормально замкнутый (NC) / 1 нормально открытый (NO)
• Мощность: однополюсное, однофазное
• Индикация: светодиодная - горит при сработанном состоянии
• Подключение: винтовые зажимы
• Габариты: 1 модуль DIN (17,5 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле температурное Евроавтоматика ea05.002.006 монтируется на стандартную DIN-рейку типа TS35. Для работы требуется внешний PTC-датчик (не входит в комплект); он должен быть установлен непосредственно на обмотку контролируемого устройства. Подключение датчика осуществляется через два входных терминала реле. Напряжение питания подается на другие клеммы - реле работает как на переменном, так и на постоянном токе в указанном диапазоне. Монтаж допускается в закрытых распределительных шкафах с хорошей вентиляцией.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или на открытом воздухе. Гистерезис можно настроить, чтобы избежать ложных срабатываний при колебаниях температуры вокруг порогового значения.

Преимущества

• Широкий диапазон рабочего напряжения - совместим с сетями 24 В, 110 В, 230 В, 400 В, что упрощает использование в разных системах
• Регулируемый гистерезис позволяет адаптировать чувствительность под конкретный тип нагрузки
• Автоматическая блокировка повторного запуска - предотвращает включение оборудования до сброса аварии вручную
• Светодиодная индикация наглядно показывает состояние: светится при срабатывании
• Компактный формат - занимает всего один модуль DIN, экономит место в щите

Ограничения применения

• Не используется без внешнего PTC-датчика - датчик необходимо приобрести отдельно
• IP20 - нельзя применять во влажных, пыльных или агрессивных средах; требует установки внутри закрытого шкафа
• Не предназначен для защиты цепей с высокими импульсными токами - только для номинального тока до 16 А
• Работает только с PTC-датчиками, несовместим с NTC, термобиметаллическими или RTD-датчиками
• Температурный диапазон реле ограничен: не эксплуатируйте при температуре ниже –25 C или выше +50 C

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - датчик приклеен к корпусу катушки, реле отключает питание при перегреве
• Контроль температуры трансформатора в силовом щите промышленного участка
• Обеспечение безопасности вентилятора в печи - реле срабатывает при заклинивании крыльчатки
• Аварийная защита конвейера с частотником - предотвращает выход из строя двигателя при длительной перегрузке

Практические советы

• Выбирайте PTC-датчик с сопротивлением в диапазоне 600–3500 Ом при максимальной температуре - проверьте спецификацию датчика перед покупкой
• При монтаже датчика на двигатель используйте термостойкий клей или механическую фиксацию - плохой контакт снижает точность
• Настройте гистерезис так, чтобы реле не срабатывало при кратковременных скачках температуры - рекомендуется начинать с середины диапазона
• После срабатывания реле необходимо вручную сбросить кнопкой - автоматический сброс недоступен
• Проверяйте целостность соединений с датчиком при каждом техобслуживании - окисление контактов может вызвать ложное срабатывание
• Для систем с несколькими двигателями используйте несколько реле - одно реле контролирует только одну цепь PTC
