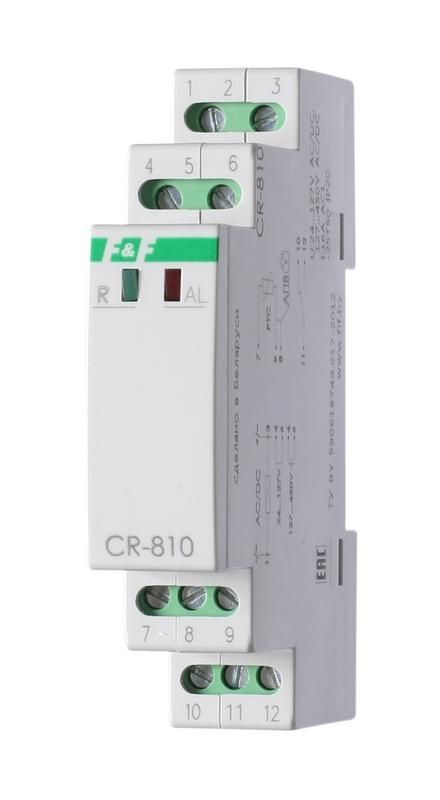

Реле температурное CR-810 (с внешн. термист. датчиками DIN-рейка 230В 16А 1перекл.) F&F EA05.002.001 Евроавтоматика

Реле температурное с внешними термисторными датчиками, монтаж на DIN-рейке 35 мм, 16 А, 24-450 В AC/DC, 1 переключение от бренда Евроавтоматика (артикул ea05.002.001) предназначено для защиты электродвигателей, трансформаторов и генераторов от перегрева через подключение внешних термисторов. Устройство устанавливается на стандартную DIN-рейку и работает с переменным или постоянным напряжением.

Назначение и область применения

Реле температурное ea05.002.001 используется для контроля температуры обмоток электродвигателей, трансформаторов и генераторов, оснащённых термисторными датчиками. Оно отключает питание нагрузки при превышении безопасной температуры и восстанавливает её при охлаждении. Применяется в системах управления промышленного оборудования: насосах, компрессорах, конвейерах, станках, где важна надёжная защита от перегрева.

Технические характеристики

• Коммутируемый ток: 16 А (для НО/НЗ контакта)
• Напряжение питания: 24–127 В AC/DC или 127–450 В AC/DC (диапазон совмещён)
• Тип тока: переменный и постоянный
• Количество переключающих контактов: один (1NO/1NC)
• Порог срабатывания: сопротивление термистора >3000 Ом — отключение; <1800 Ом — включение
• Защита от КЗ: отключение при сопротивлении <100 Ом
• Диапазон рабочих температур: от –25 °C до +50 °C
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и влаги)
• Способ монтажа: на DIN-рейку 35 мм (1 модуль)
• Индикация: светодиодная (состояние работы и аварии)
• Климатическое исполнение: УХЛ4 (работа в помещениях с умеренным и холодным климатом)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле температурное ea05.002.001 монтируется на стандартную DIN-рейку 35 мм. Подключение термисторов выполняется последовательно — все датчики одной машины соединяют в одну цепь. Для подачи питания используются клеммы L/N, для нагрузки — клеммы 11 (общий), 12 (НО), 13 (НЗ). Индикация состояния доступна через светодиоды: зелёный — штатная работа, красный — авария. Перемычка на клеммах 8–9 позволяет отключить функцию авто-запуска после срабатывания — полезно при необходимости ручного возврата системы.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги — устройство следует устанавливать внутри щита. Отключение при обрыве цепи датчика и при снижении напряжения питания повышает безопасность: система реагирует даже на отказ датчика или потерю питания.

Преимущества

• Поддерживает широкий диапазон напряжений — 24–450 В AC/DC, что упрощает интеграцию в разные системы
• Автоматический повторный запуск при охлаждении (по умолчанию) снижает простои
• Возможность отключения авто-запуска через перемычку даёт контроль над алгоритмом восстановления
• Чёткая индикация состояния (рабочий / аварийный) ускоряет диагностику
• Полная защита от трёх типов нештатных ситуаций: перегрев, КЗ, обрыв датчика

Ограничения применения

• Не предназначен для установки вне закрытых щитов из-за степени защиты IP20
• Требует подключения именно термисторов (NTC), другие датчики (например, RTD или термопары) несовместимы
• Максимальное сопротивление цепи датчиков — 3000 Ом; при использовании длинных проводов проверьте суммарное сопротивление
• Не рассчитано на работу при температурах выше +50 °C — сам корпус не выдерживает жару
• Не имеет встроенной задержки времени — срабатывает сразу при достижении порога

Примеры использования

• Электродвигатель насоса в системе охлаждения — реле отключает его при перегреве обмоток, возобновляет работу после остывания
• Генератор на объекте с ограниченным доступом — защита от перегрузки по температуре без участия оператора
• Трансформатор в распределительном пункте — контроль нагрева с помощью встроенного термистора
• Конвейерная линия с частыми пусками — отключение при длительной работе, предотвращение выхода из строя двигателя

Практические советы

• Проверяйте сопротивление термисторов перед подключением — они должны быть в пределах 100–2500 Ом при комнатной температуре
• При использовании нескольких датчиков — соединяйте их строго последовательно, параллельное подключение вызовет некорректную работу
• Если оборудование требует ручного включения после аварии — установите перемычку на клеммы 8–9
• Длина проводов от датчиков до реле влияет на общее сопротивление — используйте медные провода сечением ≥0.75 мм² и не превышайте рекомендованную длину производителем
• При первом запуске — проверьте реакцию реле на имитацию перегрева (например, временно замкните вход датчика через резистор 3.3 кОм)
