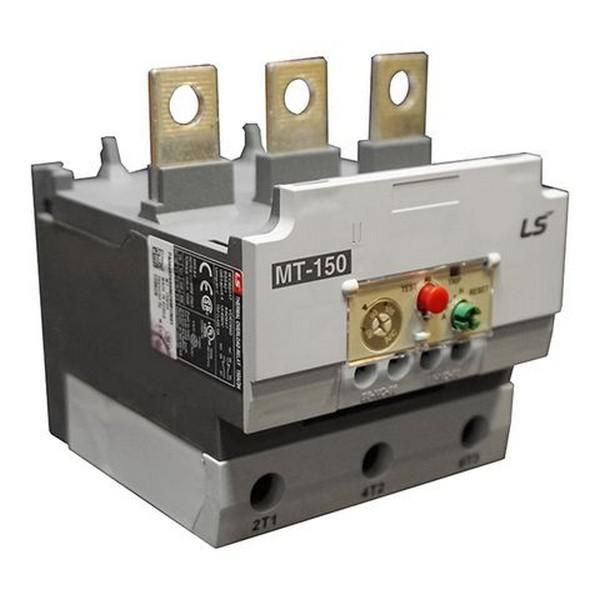

Реле защиты от перегрузки Metasol MT-150/3H 113А 95~130А SCREW LS Electric 1375001300 LSIS

Реле защиты от перегрузки MT-150/3H 113A 95~130A с винтовым креплением от LS Electric предназначено для надёжной защиты электродвигателей и силовых цепей переменного тока от перегрузок, обрыва фазы и других аварийных режимов. Артикул 1375001300 соответствует модели с номинальным током 113 А и диапазоном настройки 95–130 А.

Назначение и область применения

Реле защиты от перегрузки MT-150/3H 113A 95~130A с винтовым креплением защищает электродвигатели и другую нагрузку от повреждений из-за длительного превышения тока, обрыва одной из фаз, слишком долгого пуска или механического заклинивания. Подходит для установки в пускателях, щитах управления и автоматических системах на промышленных объектах — например, на конвейерах, насосах, компрессорах и вентиляционном оборудовании.

Технические характеристики

• Номинальный ток: 113 А
• Диапазон регулировки тока: 95–130 А
• Количество полюсов: 3
• Номинальное напряжение: до 690 В AC
• Класс расцепления: Class 10 — время срабатывания при 7,2×Iн составляет 4–10 секунд
• Тип расцепителя: биметаллический (тепловой)
• Количество переключающих контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый)
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Исполнение: нереверсивное — не поддерживает управление направлением вращения двигателя
• Тип присоединения: винтовые зажимы
• Способ монтажа: на монтажную плату (встраивается в контактный модуль или пускатель)

Совместимость и монтаж

Реле MT-150/3H 113A 95~130A с винтовым креплением устанавливается исключительно на монтажную плату — не является самостоятельным устройством. Его необходимо использовать совместно с подходящими пускателями серии MT, которые имеют специальный слот для вставки. Кабель подключается через винтовые зажимы: рекомендуется использовать провода сечением 1,5–25 мм². Перед монтажом проверьте соответствие тока нагрузки диапазону 95–130 А. Убедитесь, что температура окружающей среды находится в пределах –10…+60 °C — выход за эти границы снижает точность срабатывания.

Безопасность и стандарты

Реле соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Класс защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование в условиях повышенной запылённости или влажности без дополнительной защиты корпуса.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу и классу 10
• Удобная настройка тока срабатывания в широком диапазоне (95–130 А)
• Наличие двух контактов позволяет одновременно сигнализировать о срабатывании и отключать цепь
• Простая замена — можно вынуть и вставить новое реле без перепайки или переподключения
• Совместимость с большинством пускателей LS Electric серии MT

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток до 690 В
• IP20 не защищает от пыли и влаги — нельзя устанавливать вне шкафа
• Требуется обязательная установка на монтажную плату; не работает как автономное устройство
• Не поддерживает реверс — не используется в системах с изменением направления вращения
• Чувствительно к внешним тепловым воздействиям — не монтировать рядом с нагревательными элементами

Примеры использования

• Защита асинхронных двигателей мощностью до 55 кВт в системах водоснабжения
• Обеспечение безопасности конвейерных линий на пищевых производствах
• Функциональный элемент в пускателях для компрессоров холодильных установок
• Автоматическое отключение насосов при заклинивании рабочего колеса

Практические советы

• Перед установкой проверьте реальное рабочее течение двигателя — настройте реле на 10–15 % выше пускового тока, чтобы избежать ложных срабатываний
• При использовании в условиях частых пусков (например, лифты, краны) учитывайте, что Class 10 может не успеть остыть между циклами — возможны задержки в восстановлении
• Затягивайте винты зажимов усилием 0,8–1,0 Н·м — недостаточно или чрезмерно затянутые контакты вызывают перегрев
• Проверяйте состояние биметалла каждые 6–12 месяцев — особенно после нескольких срабатываний
• Артикул 1375001300 — это именно модель с током 113 А. Для меньших токов используйте другие варианты серии MT-150/3H
