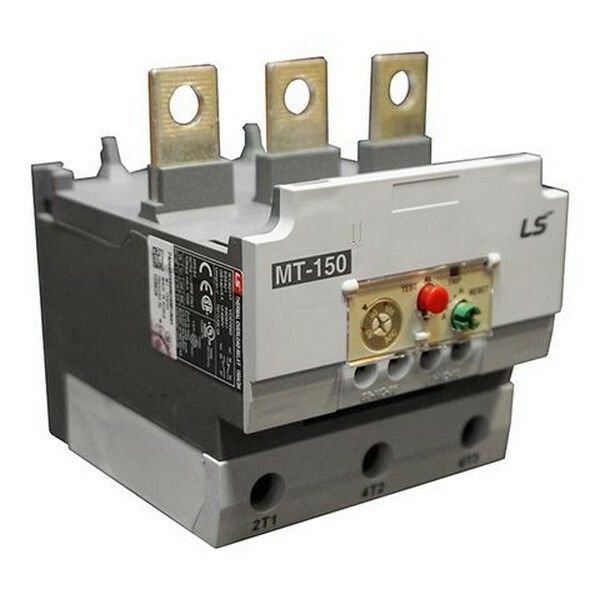

Реле защиты от перегрузки Metasol MT-150 113А 95~130А 3K SCREW LS Electric 1375002000 LSIS

Реле защиты от перегрузки MT-150 113А 95~130А 3K SCREW от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1375002000 рассчитан на номинальный ток 113 А и устанавливается на монтажную плату с винтовым подключением.

Назначение и область применения

Реле защиты от перегрузки MT-150 113А 95~130А 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току - когда потребление превышает допустимый уровень;
• обрыва одной из фаз - что вызывает неравномерную нагрузку и перегрев;
• заклинивания ротора - например, при механическом отказе;
• слишком долгого времени пуска - когда двигатель долго находится в режиме высокого тока.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 113 А - максимальный постоянный ток, который реле может коммутировать без срабатывания.
• Диапазон регулировки: 95–130 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных сетей переменного тока.
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов через зажимы.
• Количество контактов: 1 пара (НО/ЗА) - один выходной контакт для сигнализации или отключения цепи.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги.
• Способ монтажа: на монтажную плату - крепится к печатной плате или щитовой рамке, не требует DIN-рейки.

Совместимость и монтаж

Реле защиты от перегрузки MT-150 113А 95~130А 3K SCREW устанавливается на монтажную плату с помощью выводов. Для правильного подключения:

• Убедитесь, что ток нагрузки попадает в диапазон 95–130 А - иначе реле будет либо не реагировать, либо срабатывать ложно.
• Проверьте соответствие сечения проводов: для 113 А рекомендуются медные жилы не менее 25 мм2.
• Не используйте реле в условиях повышенной запылённости или влажности - IP20 не обеспечивает защиту от внешней среды.
• Винтовые зажимы затягиваются усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить корпус.

Безопасность и стандарты

Реле соответствует требованиям международных норм IEC 60947-4-1 и ГОСТ Р 50030.4.1 для аппаратов низковольтного управления. Применяется в соответствии с правилами электроустановок (ПУЭ) для защиты двигателей.

Преимущества

• Биметаллический расцепитель - точная тепловая защита, имитирующая нагрев двигателя.
• Широкий диапазон настройки (95–130 А) - позволяет использовать одно реле для нескольких типов двигателей.
• Простая конструкция - мало подвижных деталей, высокая надёжность в условиях вибраций.
• Выходной контакт - легко интегрируется в системы контроля и аварийной остановки.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока.
• Не подходит для установки вне закрытых шкафов - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях.
• Не имеет функции самоблокировки - после срабатывания требуется ручное восстановление.
• Не заменяет магнитный пускатель - используется в паре с ним для комплексной защиты.

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью 30–45 кВт на конвейере.
• Контроль перегрузки насосной станции с плавным пуском.
• Автоматическое отключение вентилятора при заклинивании крыльчатки.
• Система безопасности в прессах и станках с ЧПУ, где важна предотвращение перегрева.

Практические советы

• Перед установкой проверьте текущий рабочий ток двигателя - он должен находиться в середине диапазона 95–130 А для оптимальной чувствительности.
• При использовании с частотником - убедитесь, что реле не срабатывает из-за гармоник; возможно, нужна дополнительная фильтрация.
• После каждого срабатывания дождитесь остывания биметалла - повторное включение раньше времени снижает срок службы.
• При замене - выбирайте аналогичное исполнение (3K SCREW); другие модификации MT-150 имеют отличные параметры срабатывания.
