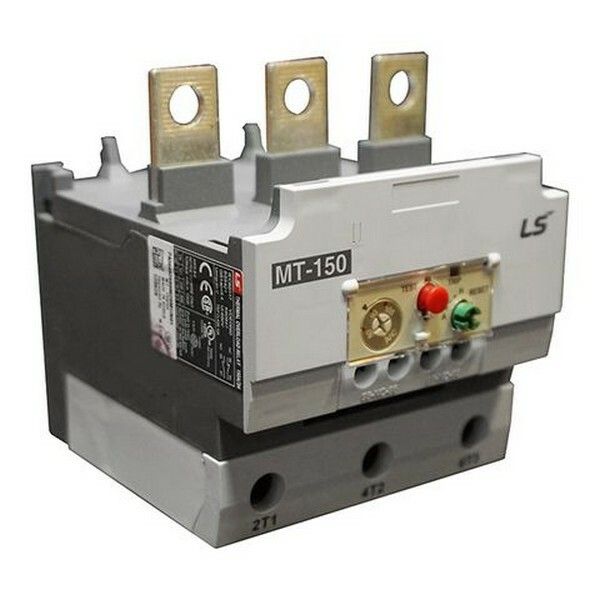

Реле защиты от перегрузки Metasol MT-150 130А 110~150А 3K SCREW LS Electric 1375002100 LSIS

Реле защиты от перегрузки 130А 110~150А 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или долгом запуске. Артикул 1375002100 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 130А 110~150А 3K SCREW защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току выше допустимых значений;
• обрыва одной из фаз;
• слишком длинного времени пуска двигателя;
• заклинивания ротора.

Подходит для установки в пускателях, щитах управления и системах автоматизации на производствах - например, на насосах, вентиляторах, конвейерах и компрессорах.

Технические характеристики

• Номинальный ток: 130 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулировки: 110–150 А - можно настроить порог срабатывания в этом интервале под конкретный двигатель.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных сетей.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение без необходимости пайки.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Способ монтажа: на монтажную плату - устанавливается в специальные гнёзда или крепится к DIN-рейке через адаптер.
• Количество контактов: 1 пара - один нормально замкнутый контакт для сигнализации или отключения цепи.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемого реверса двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 130А 110~150А 3K SCREW совместимо с контактными пускателями серии LC1D и другими устройствами, имеющими стандартное посадочное место для реле типа МТ. Для монтажа требуется свободное место на плате или DIN-рейке с соответствующим креплением. Подключение проводов - только винтовое; рекомендуется использовать жилы сечением до 4 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону 110–150 А.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Применение внутри электрошкафа обеспечивает безопасность оператора благодаря степени защиты IP20. Не используйте вне закрытых корпусов - риск поражения током и попадания пыли высок.

Преимущества

• Биметаллический расцепитель - медленно реагирует на перегрев, что исключает ложные срабатывания при кратковременных скачках тока.
• Широкий диапазон настройки (110–150 А) позволяет одним устройством покрывать несколько типов двигателей.
• Простое винтовое подключение снижает риск плохого контакта и увеличивает срок службы.
• Один выходной контакт легко интегрируется в системы контроля и аварийной остановки.

Ограничения применения

• Не подходит для защиты однофазных цепей - только трёхфазные системы.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать в открытых или сырых помещениях без дополнительного кожуха.
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную сбросить реле.
• Не используется для защиты трансформаторов или нагревательных элементов - только для электродвигателей.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности.
• Автоматическое отключение насоса при заклинивании крыльчатки в системе водоснабжения.
• Контроль пускового тока в компрессоре холодильной установки.
• Интеграция в шкаф управления станка с ЧПУ для предотвращения перегрева главного привода.

Практические советы

• Перед установкой обязательно выставите ток срабатывания в соответствии с паспортным током двигателя - между 110 и 150 А.
• Проверяйте затяжку винтов при первом обслуживании - со временем они могут ослабнуть.
• Если реле часто срабатывает, проверьте наличие обрыва фазы, перекоса напряжения или механической нагрузки на валу двигателя.
• Для работы в условиях повышенной влажности или пыли - устанавливайте реле внутри герметичного шкафа с IP54+.
• Замена реле 1375002100 возможна аналогами других брендов, но только при совпадении габаритов, токового диапазона и типа крепления.
