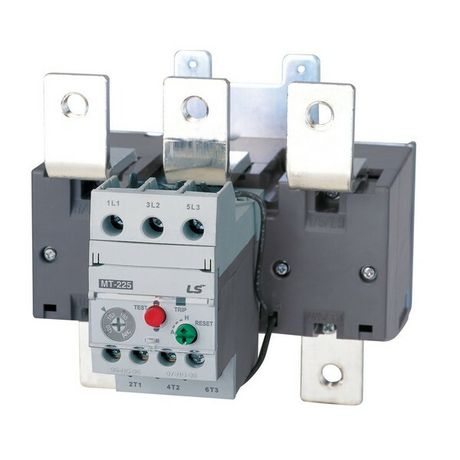

Реле защиты от перегрузки Metasol MT-225 130А 100-160 3К SCREW LS Electric 1377001300 LSIS

Реле защиты от перегрузки 130А 100-160В 3К с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или долгом пуске. Артикул 1377001300 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 130А 100-160В 3К с винтовым креплением защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току (более 130 А);
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени пуска.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Устройство работает совместно с контакторами и автоматическими выключателями.

Технические характеристики

• Номинальный ток: 130 А - максимальный рабочий ток, при котором реле не срабатывает; выше этого значения - возможна защитная реакция.
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Напряжение: до 690 В - допустимый максимум напряжения сети, в которой можно использовать реле.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или щитовой рамке, не требует DIN-рейки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; применяется только внутри закрытых шкафов.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления внешними цепями.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 130А 100-160В 3К с винтовым креплением совместимо с контактными аппаратами LS Electric и аналогичными моделями других производителей, имеющими соответствующую габаритную посадку. Для монтажа требуется свободное место на плате или стенке шкафа. Клеммы рассчитаны на провода сечением до 25 мм2. Перед установкой проверьте соответствие тока нагрузки номинальному значению 130 А - превышение может вызвать ложное срабатывание или выход устройства из строя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в системах, где важна безопасность персонала и предотвращение возгораний из-за перегрева двигателей. IP20 исключает использование вне электрошкафов - открытая установка запрещена.

Преимущества

• Биметаллический расцепитель - точная тепловая защита, адаптированная под реальные условия нагрева двигателя.
• Чёткая индикация срабатывания через положение рычага - легко определить причину отключения без тестера.
• Винтовое подключение - удобно для обслуживания и ремонта, не требует пайки или быстроразъёмных соединений.
• Наличие двух типов контактов (НО + НЗ) позволяет организовать как аварийную сигнализацию, так и блокировку пуска после срабатывания.

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или температур ниже –10 C / выше +60 C - требует герметичного шкафа.
• Не поддерживает регулировку тока срабатывания - фиксированная настройка на 130 А, нельзя изменить порог.
• Не используется в цепях постоянного тока - только переменный ток 50–60 Гц.
• Не имеет функции самоблокировки - после снятия напряжения необходимо вручную вернуть рычаг в исходное положение.

Примеры использования

• Защита трехфазного насоса мощностью 55 кВт в системе водоснабжения.
• Контроль пуска конвейерной ленты на пищевом производстве.
• Обеспечение безопасности вентилятора в HVAC-системе при затруднённом вращении крыльчатки.
• Автоматическое отключение компрессора при заклинивании поршня.

Практические советы

• Перед установкой убедитесь, что ток нагрузки не превышает 130 А - даже кратковременные скачки могут вызвать ложное срабатывание.
• Проверьте плотность затяжки винтов - слабый контакт увеличивает риск перегрева и отказа.
• При использовании в шкафу с несколькими реле соблюдайте минимальный зазор между устройствами - обеспечьте естественную вентиляцию.
• После срабатывания реле не включайте оборудование сразу - найдите причину перегрузки (например, забитый фильтр, механическое препятствие).
• Артикул 1377001300 - часть серии МТ от LS Electric; при замене используйте тот же артикул или официально рекомендованную аналогичную модель.
