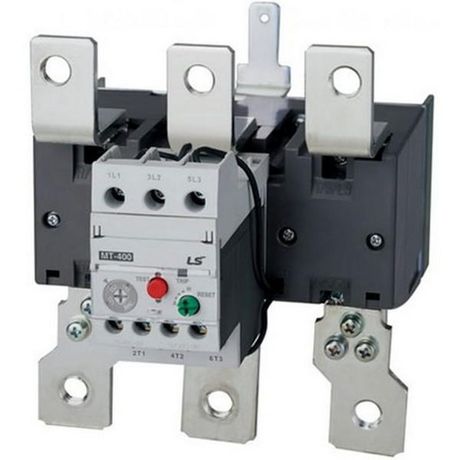

Реле защиты от перегрузки Metasol MT-400 200А 160~240 3K SCREW LS Electric 1378001600 LSIS

Реле защиты от перегрузки 200A 160~240В 3K с винтовым креплением от LS Electric - устройство для автоматического отключения нагрузки при опасном превышении тока, особенно актуально для защиты электродвигателей на промышленных объектах. Артикул 1378001600 соответствует модели с биметаллическим расцепителем и трёхполюсным исполнением.

Назначение и область применения

Реле защиты от перегрузки 200A 160~240В 3K с винтовым креплением предотвращает повреждение оборудования из-за длительного превышения рабочего тока, обрыва одной из фаз, слишком долгого запуска двигателя или его заклинивания. Подходит для установки в силовые щиты, пускатели и системы управления станков, насосов, компрессоров и других асинхронных двигателей мощностью до 200 А.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который реле способно контролировать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Напряжение коммутации: до 690 В - допустимо использовать в сетях с напряжением выше 240 В, включая промышленные 400–690 В;
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую поверхность через крепёжные отверстия;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным частицам, но не от пыли и влаги;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания или блокировки цепи;
• Исполнение: нереверсивное - не предназначен для работы в системах с изменением направления вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 200A 160~240В 3K с винтовым креплением совместимо с контактными пускателями серий LC1D, LADN и аналогичными моделями LS Electric. Для монтажа требуется свободное место на DIN-рейке или плоская поверхность с возможностью фиксации болтами. Убедитесь, что сечение подключаемых проводов соответствует требованиям производителя - обычно 16–50 мм2. После установки проверьте затяжку винтов - недостаточно плотное соединение вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в соответствии с правилами электроустановок (ПУЭ) для защиты электродвигателей. Не используйте в средах с высокой взрывоопасностью или повышенной влажностью - степень защиты IP20 исключает работу вне закрытых шкафов.

Преимущества

• Биметаллический расцепитель обеспечивает точную тепловую защиту без сложной электроники - надёжно работает даже при колебаниях сети;
• Чётко выраженные НО и НЗ контакты позволяют легко интегрировать сигнал срабатывания в систему управления или аварийную световую сигнализацию;
• Винтовое подключение снижает риск плохого контакта при многократных вибрациях - важно для станков и конвейеров;
• Поддерживается сервисная документация и запчасти от LS Electric - доступна замена элементов без полной замены устройства.

Ограничения применения

• Не подходит для защиты однофазных нагрузок - требует трёхфазного питания;
• Не имеет регулировки порога срабатывания - ток срабатывания фиксирован и рассчитан на 200 А;
• Не используется в условиях температур ниже –10 C или выше +60 C - выходит за пределы заявленного диапазона;
• IP20 не позволяет применять в сырых помещениях, на улице или в местах с большим количеством пыли без дополнительной защиты корпуса.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности;
• Автоматическое отключение насосной группы при заклинивании крыльчатки;
• Контроль пуска вентилятора в HVAC-системе, где длительный разгон может привести к перегреву;
• Связка с пускателем LC1D200 в распределительном щите завода - реле 1378001600 даёт сигнал на панель управления при перегрузке.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с токовым диапазоном реле - 200 А подходит для двигателей около 75–90 кВт в 380 В сети;
• Проверьте соответствие сечения кабелей: для 200 А рекомендуются медные провода минимум 35 мм2;
• При использовании в вибрирующих средах дополнительно закрепите реле антивибрационными прокладками;
• Не забудьте подключить НО и НЗ контакты к контрольному контуру - они нужны для диагностики отказа; если не используются - оставьте их изолированными;
• После срабатывания реле необходимо вручную сбросить кнопкой восстановления - автоматический сброс здесь отсутствует.
