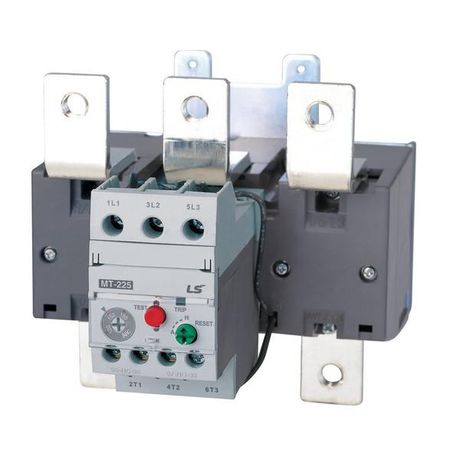

Реле защиты от перегрузки Metasol MT-225 200A 160~240 3K SCREW | 1377001500 Lsis

Реле защиты от перегрузки 200A 160~240В 3K SCREW от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1377001500 рассчитан на работу в системах с напряжением до 690 В и током до 200 А.

Назначение и область применения

Реле защиты от перегрузки 200A 160~240В 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Подходит для установки в панелях управления промышленным оборудованием: насосы, компрессоры, конвейеры, вентиляторы, станки с ЧПУ. Применяется в системах с переменным током, где требуется надёжная тепловая защита без возможности реверса.

Технические характеристики

• Номинальный ток: 200 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Напряжение питания: до 690 В - допустимый максимум для работы в высоковольтных сетях.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищено от воды и пыли.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или печатную плату внутри щита.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания или отключения цепи.

Совместимость и монтаж

Реле защиты от перегрузки 200A 160~240В 3K SCREW совместимо с контактными аппаратами и магнитными пускателями, соответствующими стандарту IEC/EN 60947-4-1. Для монтажа используйте DIN-рейку шириной 35 мм. Подключайте провода сечением, соответствующим току 200 А - рекомендуется медный провод 50–70 мм2. Убедитесь, что момент затяжки винтов находится в пределах, указанных в документации производителя - переусердствовать нельзя, чтобы не повредить зажимы.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и EN 60947-4-1. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Сертифицировано для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Биметаллический расцепитель - реагирует на тепло, вызванное перегрузкой, что делает защиту плавной и адаптивной к температуре окружающей среды.
• Чёткая комбинация НО и НЗ контактов - позволяет легко интегрировать сигнал срабатывания в системы контроля и аварийной остановки.
• Простая механическая конструкция - мало подвержена отказам, не требует программирования или настройки.
• Высокая надёжность в условиях постоянной нагрузки - проверено в промышленных условиях.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - необходимо использовать дополнительно автоматические выключатели или предохранители.
• IP20 - не используется во влажных, пыльных или наружных помещениях без дополнительной защиты корпуса.
• Не поддерживает реверс - не применяется в системах, где требуется изменение направления вращения двигателя.
• Требует внешнего источника питания - само реле не питает контакты, только передаёт сигнал.

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью 75 кВт на конвейере в пищевой промышленности.
• Автоматическое отключение насоса при заклинивании крыльчатки в системе водоснабжения.
• Контроль времени пуска вентилятора в HVAC-системе - если двигатель не набирает обороты за 8 секунд, реле отключает питание.

Практические советы

• Выбирайте реле с учётом фактического тока нагрузки - лучше, если он составляет 80–90% от номинала (до 180 А), чтобы избежать ложных срабатываний.
• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может привести к некорректной работе защиты.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя.
• Артикул 1377001500 - это модель с одним типом расцепления. Если нужна другая чувствительность (например, быстрое срабатывание при пуске), выбирайте другие варианты серии МТ.
