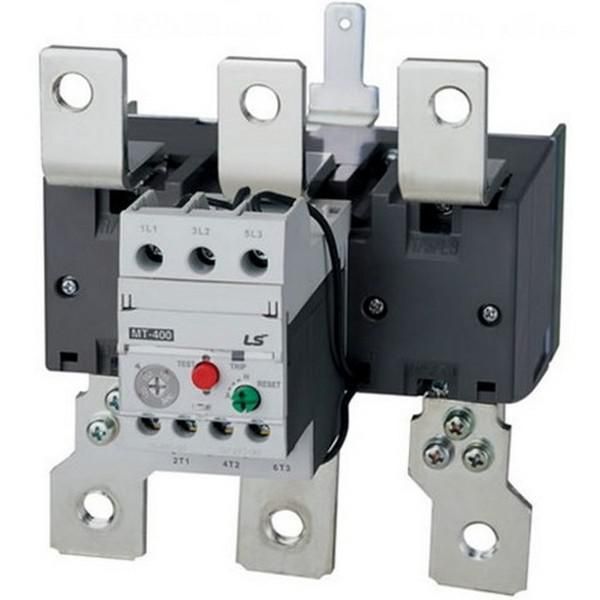

Реле защиты от перегрузки Metasol MT-400 350A 260~400 3K SCREW | 1378001800 Lsis

Реле защиты от перегрузки 350A 260~400 3K с винтовым креплением от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1378001800 рассчитан на работу в сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 350A 260~400 3K с винтовым креплением защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (при превышении номинала 350 А);
• обрыва одной из трёх фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Подходит для установки в пускателях, щитах управления и на монтажных платах промышленного оборудования - например, насосов, компрессоров, конвейеров и станков.

Технические характеристики

• Номинальный ток: 350 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных систем переменного тока.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: на монтажную плату - устанавливается в сборках, где требуется жёсткая фиксация, а не шинный монтаж.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов двигателя.
• Степень защиты IP20: защищено от доступа пальцев и предметов более 12 мм, но не от пыли и влаги - требует установки внутри корпуса.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления внешними цепями.

Совместимость и монтаж

Реле защиты от перегрузки 350A 260~400 3K с винтовым креплением совместимо с контактными пускателями LS Electric серии LC1D и аналогичными моделями других производителей, имеющими соответствующую габаритную посадку. Установка осуществляется на монтажную плату через крепёжные отверстия. Для правильной работы необходимо соблюдать:

• расстояние между реле и нагревательными элементами - не менее 10 мм;
• температуру окружающей среды - от -25C до +60C;
• направление потока воздуха - не допускать скопления тепла вокруг устройства.

Провода подключаются к винтовым клеммам с моментом затяжки 1,5–2,0 Нм. Перед первым запуском проверьте соответствие токовой настройки (260–400 А) реальной нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с нормами безопасности для электроустановок до 1000 В. Класс расцепления - тип 10А, что гарантирует срабатывание при длительном превышении тока, но не мгновенное отключение при кратковременных импульсах.

Преимущества

• Биметаллический расцепитель - устойчив к колебаниям температуры и не требует внешнего питания.
• Чётко регулируемый диапазон тока (260–400 А) - позволяет точно адаптировать защиту под конкретный двигатель.
• Наличие двух контактов (НО+НЗ) - даёт возможность использовать сигнал срабатывания для аварийной остановки, индикации или передачи в систему контроля.
• Фиксированная конструкция - исключает случайное изменение настроек после монтажа.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне герметичных щитов.
• Не поддерживает реверсирование - не используется в системах с частым изменением направления вращения.
• Требует предварительной настройки под нагрузку - нельзя применять “из коробки” без согласования с током двигателя.
• Не имеет функции самовозврата - после срабатывания необходимо вручную сбросить реле кнопкой.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере с пусковым током 1200 А и рабочим током 320 А.
• Автоматическое отключение насосной группы при обрыве фазы в системе водоснабжения.
• Контроль времени пуска вентилятора в HVAC-системе - если двигатель не набирает обороты за 15 секунд, реле отключает питание.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном настройки реле (260–400 А). Если ток ниже 260 А - выбирайте модель меньшей мощности.
• При использовании нескольких реле в одном щите - располагайте их с зазором не менее 20 мм для лучшего теплоотвода.
• Проверяйте состояние винтовых клемм каждые 6 месяцев - особенно в условиях вибраций.
• После срабатывания - всегда выявляйте причину перегрузки, прежде чем сбрасывать реле. Частые срабатывания указывают на проблему в оборудовании.
• Эта модель не является заменой магнитному пускателю - её следует использовать в паре с ним.
