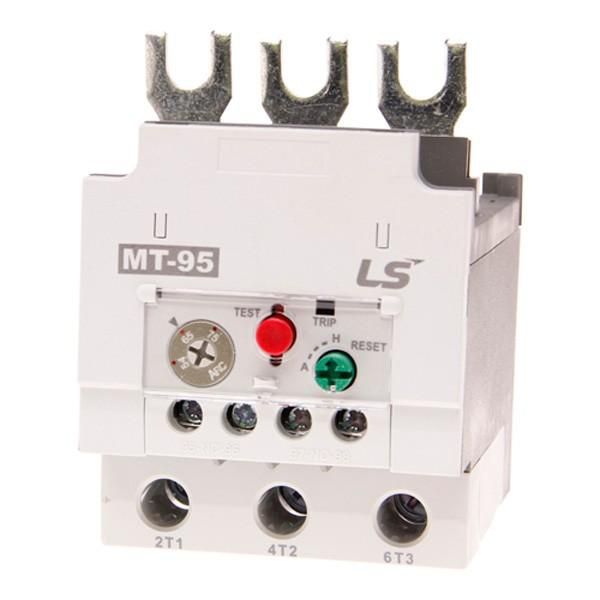

Реле защиты от перегрузки Metasol MT-95 55А 45-65 3K SCREW LS Electric 1314000900 LSIS

Реле защиты от перегрузки 55A 45~65 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Артикул 1314000900 рассчитан на работу в сетях до 690 В и устанавливается на монтажную плату с винтовыми зажимами.

Назначение и область применения

Реле защиты от перегрузки 55A 45~65 3K SCREW защищает электродвигатели и силовые цепи переменного тока от повреждений, вызванных:

• перегрузкой по току (длительным превышением номинального значения);
• обрывом одной из фаз;
• заклиниванием ротора;
• продолжительным временем пуска.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется в промышленных системах, где важна надёжная защита от тепловых перегрузок.

Технические характеристики

• Номинальный ток: 55 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Номинальное напряжение: 690 В - предельное напряжение сети, для которой предназначено устройство.
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Класс расцепления: Класс 10 - время срабатывания при 7,2×Iн составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Переключающие контакты: 2 шт. - один контакт для сигнализации аварии, второй - для отключения цепи питания.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемого реверса двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 55A 45~65 3K SCREW совместимо с контакторами и пускателями LS Electric серии LC1D, LCF и аналогичными моделями других производителей, имеющими соответствующую габаритную посадку. Для монтажа требуется свободное место на плате размером не менее 80×50 мм. Подключение проводов - только винтовое: сечения от 0,5 до 10 мм2. Перед установкой убедитесь, что ток нагрузки не превышает 55 А, а температура окружающей среды находится в допустимом диапазоне (обычно –25…+60 C, уточняйте в документации).

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для использования в промышленных электроустановках. Наличие класса расцепления 10 гарантирует соответствие требованиям к защите двигателей с нормальной механической инерцией.

Преимущества

• Биметаллический расцепитель - устойчив к импульсным перегрузкам, не реагирует на кратковременные скачки тока при пуске.
• Два переключающих контакта - позволяют одновременно отключить питание и передать сигнал в систему управления.
• Фиксированная настройка - не требует регулировки, снижает риск ошибок при обслуживании.
• Высокая надёжность - проверенная технология LS Electric, применяемая десятилетиями в промышленности.

Ограничения применения

• Не подходит для защиты цепей постоянного тока - только переменный ток 50/60 Гц.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных, запылённых или открытых помещениях без корпуса.
• Нельзя использовать в системах с частотным преобразователем - чувствительность к гармоникам и несинусоидальному току отсутствует.
• Только нереверсивное исполнение - не поддерживает реверсивные схемы управления двигателем.
• Запрещена замена на другие модели без проверки посадочных размеров и токовой характеристики - отличаются габаритами и временем срабатывания.

Примеры использования

• Защита асинхронного двигателя 4 кВт (≈55 А) на конвейере в пищевой промышленности.
• Автоматическое отключение насоса при заклинивании крыльчатки в системе водоснабжения.
• Контроль времени пуска вентилятора в HVAC-системе, чтобы избежать перегрева обмоток.
• Система безопасности для компрессора в холодильной установке - отключение при обрыве фазы.

Практические советы

• Проверьте ток нагрузки перед установкой - реле 55А не сработает при токе ниже 45 А, даже при длительной перегрузке.
• При использовании в многоканальных панелях соблюдайте минимальный зазор между реле и другими элементами - теплоотвод ограничен.
• Не используйте реле как основной выключатель - оно не рассчитано на частые коммутации под нагрузкой.
• После срабатывания реле необходимо вручную вернуть рычаг в исходное положение - самовозврат отсутствует.
• Для диагностики: если реле часто срабатывает - проверьте двигатель на перегрузку, обрыв фазы или механическое заклинивание, а не меняйте реле.
