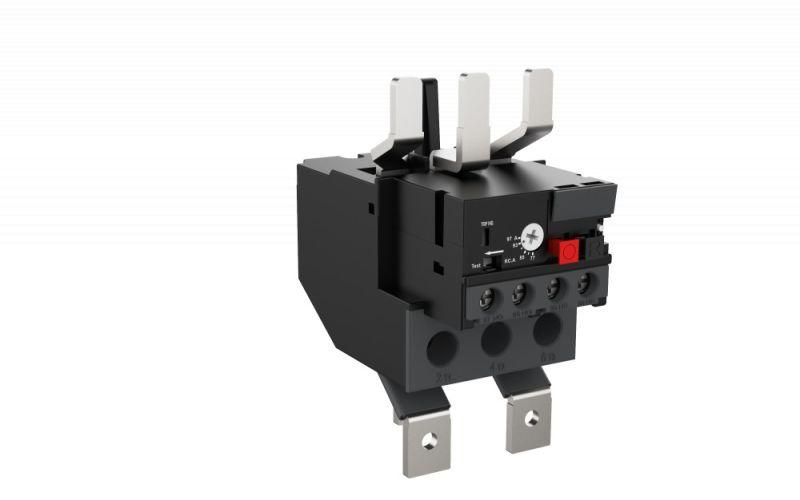

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 58-75А КЛАСС 10 | MRD3361 SE APC

Тепловое реле перегрузки MRD F90 55-70А, 58-75А КЛАСС 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd3361 рассчитан на ток до 70 А и устанавливается прямо под контактором серии MC1D.

Назначение и область применения

Тепловое реле MRD F90 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение температуры проводников, вызванное длительным током выше нормы. Подходит для защиты двигателей в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах и станках. Особенно эффективно при частых пусках или условиях, где возможен заклинивание ротора.

Технические характеристики

• Номинальный ток: 70 А
• Диапазон регулирования тока: 58–75 А (можно настроить под конкретную мощность двигателя)
• Класс точности: 10A - время срабатывания при 7,2×Iн составляет 2–10 секунд
• Количество силовых полюсов: 3 (трёхфазная защита)
• Максимальное рабочее напряжение: 690 В
• Количество вспомогательных контактов: 2 (1 normally open + 1 normally closed - для сигнализации и управления)
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: прямое подключение к контактору
• Гарантийный срок: 24 месяца

Совместимость и монтаж

MRD F90 предназначен для установки непосредственно на контакторы серии MC1D. Монтаж выполняется без дополнительных креплений - реле фиксируется механически и электрически через шины питания. Подключение силовых проводов осуществляется через винтовые зажимы - требует затяжки моментом 0,5–0,7 Нм. Вспомогательные контакты подключаются к цепям управления для передачи сигнала о срабатывании. Установка должна быть выполнена вертикально, без перекосов.

Безопасность и стандарты

Тепловое реле соответствует международным стандартам IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Обеспечивает надёжную защиту согласно требованиям безопасности для промышленного оборудования. Сертифицировано для работы в условиях повышенной влажности и колебаний температур.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизирован риск ложных срабатываний
• Автоматическая или ручная кнопка восстановления после срабатывания
• Удобная регулировка тока срабатывания без инструментов - поворотом рычага
• Интеграция с контактными модулями MC1D снижает количество соединений и повышает надёжность системы
• Два вспомогательных контакта позволяют использовать сигнал срабатывания для аварийной остановки или индикации

Ограничения применения

• Не подходит для защиты однофазных двигателей - требуется трёхфазная сеть
• Не обеспечивает защиту от короткого замыкания - необходимо применять предохранители или автоматы
• Чувствителен к окружающей температуре: при установке в сильно нагреваемых местах возможны погрешности срабатывания
• Не рекомендовано использование в средах с высоким уровнем вибраций без дополнительной демпфирующей опоры

Примеры использования

• Защита асинхронного двигателя 5,5 кВт на конвейере с частыми запусками
• Обеспечение безопасной работы насосной станции при изменении давления в трубопроводе
• Контроль пуска вентилятора в системе вентиляции, где возможны задержки из-за забившихся фильтров
• Подключение в составе пускателя MC1D+MRD F90 для автоматических линий пищевой промышленности

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 58–75 А. Для токов ниже 58 А выбирайте другую модель.
• Настройку тока срабатывания выполняйте при выключенном питании. Используйте контрольный амперметр для сверки фактического значения.
• При использовании в условиях высоких температур (например, рядом с печью) учтите влияние внешнего тепла - возможно потребуется установка с отступом или термостабилизацией.
• Затягивайте винтовые зажимы равномерно - перетяжка повреждает медные жилы, недотяжка вызывает нагрев и окисление контактов.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - особенно если реле часто срабатывало.
