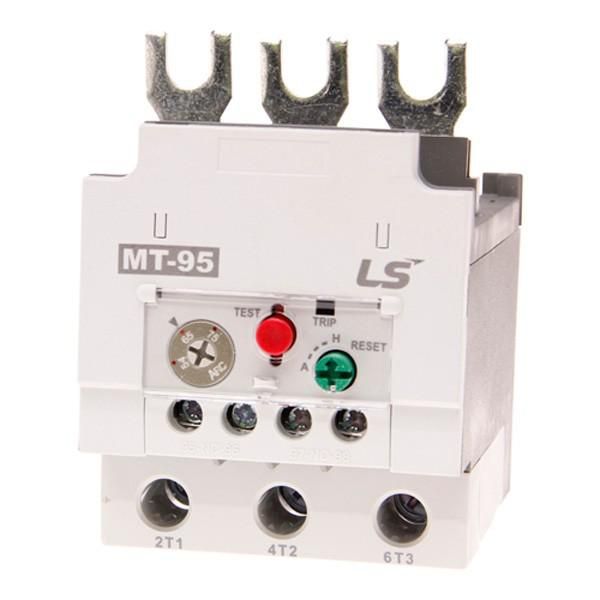

Реле защиты от перегрузки Metasol MT-95/3H 54А 45~65A SCREW LS Electric 1313000900 LSIS

Реле защиты от перегрузки 54-55A 45~65A с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при опасном превышении тока. Артикул 1313000900 рассчитан на работу в сетях до 690 В и подходит для установки на монтажную плату. Это надёжное решение для защиты двигателей от перегрева, обрыва фазы и затянутого пуска.

Назначение и область применения

Реле защиты от перегрузки 54-55A 45~65A с винтовым креплением защищает трёхфазные электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки - когда ток превышает допустимый уровень;
• обрыва одной из фаз - что вызывает неравномерную нагрузку и перегрев;
• заклинивания ротора - при механическом отказе;
• продолжительного пуска - если двигатель долго набирает обороты.

Устройство применяется в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования с постоянным режимом работы.

Технические характеристики

• Номинальный ток: 55 А - рабочий ток, при котором реле не срабатывает; диапазон регулировки - 45–65 А.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначен прибор.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Переключающие контакты: 2 шт. - один нормально замкнутый (NC), один нормально разомкнутый (NO) для сигнализации или отключения цепи управления.
• Тип присоединения: винтовое - удобно для подключения медных проводов сечением до 16 мм2.
• Способ монтажа: на монтажную плату - устанавливается в щите с помощью крепёжных отверстий, не требует DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает управление реверсом двигателя.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги.
• Класс расцепления: Class 10 - время срабатывания при 7,2×I_n (396 А) составляет 4–10 секунд, соответствует стандарту IEC 60947-4-1.

Совместимость и монтаж

Реле защиты от перегрузки 54-55A 45~65A с винтовым креплением совместимо с контактными аппаратами LS Electric серии LC1D и аналогичными магнитными пускателями. Для правильной установки:

• Подключайте провода строго через винтовые зажимы - плотно затягивайте, чтобы избежать нагрева.
• Не используйте многожильные провода без наконечников - они могут деформироваться и ослабить контакт.
• Монтаж на плату требует свободного места вокруг устройства - минимум 10 мм с каждой стороны для теплоотвода.
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25…+60 C.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Класс защиты IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не защищает от внешней среды - поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому расцепителю - минимальная погрешность +-5%.
• Автоматический сброс после остывания - не требуется ручная перезагрузка, снижает риск человеческой ошибки.
• Устойчивость к импульсным перегрузкам - не срабатывает при кратковременных скачках тока во время пуска.
• Простая диагностика - наличие визуального индикатора срабатывания (при наличии в конкретной модификации).

Ограничения применения

• Не подходит для защиты однофазных нагрузок - только трёхфазные системы.
• Не используется в условиях высокой запылённости, влажности или агрессивной среде - IP20 недостаточно.
• Не обеспечивает защиту от короткого замыкания - обязательно использовать с предохранителями или автоматическими выключателями.
• Не рекомендовано применение в системах с частотным преобразователем - искажённая форма тока может вызвать ложные срабатывания.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения.
• Обеспечение безопасности привода конвейера на пищевом производстве.
• Комплексная защита вентилятора в HVAC-системе с магнитным пускателем.
• Установка в распределительном щите станка с ЧПУ для предотвращения выхода из строя главного привода.

Практические советы

• Выбирайте реле по реальному рабочему току двигателя, а не по номинальному значению на шильде - часто он ниже.
• Настройте ток срабатывания на уровне 85–95% от рабочего тока двигателя - это даёт запас по времени, но сохраняет защиту.
• Проверьте соответствие сечения проводов и зажимов - слишком толстый провод не войдёт, слишком тонкий - будет греться.
• После каждого срабатывания проверьте причину - возможно, проблема в механике, а не в электрике.
• Замена реле 1313000900 возможна на аналоги с таким же токовым диапазоном и типом крепления - но всегда сверьте класс расцепления.
