Уплотнитель кабельных проходов термоусаживаемый УКПт-Р-135/35 - 75081 КВТ

Уплотнитель кабельных проходов ремонтный термоусаживаемый УКПт-Р-135/35 от КВТ предназначен для восстановления герметичности кабельных вводов без демонтажа проводов. Этот ремонтный термоусаживаемый уплотнитель позволяет герметизировать трубы из асбоцемента, стали или полимера, даже если кабели уже проложены и находятся под напряжением.

Назначение и область применения

УКПт-Р-135/35 используется для ремонта и герметизации кабельных вводов в зданиях, подземных переходах, кабельных каналах и под дорожными покрытиями. Подходит для ситуаций, когда необходимо восстановить уплотнение без отключения питания, снятия кабелей или разборки существующих конструкций. Применяется как для одиночных, так и для групповых кабельных пучков.

Технические характеристики

• Диаметр до усадки: 135 мм
• Диаметр после усадки: 35 мм
• Коэффициент усадки: 5:1 (пятикратный)
• Толщина стенки после усадки: 3,7 мм
• Материал: негорючий термопластик без галогенов
• Цвет: черный
• Устойчивость к УФ-излучению: да
• Способ монтажа: термоусадка (нагрев феном)
• Нормативный документ: ТУ 2291-050-97284872-2012

Совместимость и монтаж

УКПт-Р-135/35 совместим с трубами из асбоцемента, полиэтилена, стали и других материалов, имеющими внешний диаметр до 135 мм. После усадки плотно облегает кабельный пучок диаметром до 35 мм.

Монтаж выполняется в следующем порядке:

1. Очистите поверхность трубы и кабелей от грязи, влаги и масла.
2. Разверните манжету ТРМ и поместите её на участок, требующий герметизации.
3. Нанесите состав герметика равномерно по всей длине манжеты — он заполняет микрозазоры между кабелями и трубой.
4. Закрепите киперную ленту для фиксации перед нагревом.
5. Равномерно прогрейте манжету тепловым феном до полной усадки. Клей внутри активируется и образует прочную адгезию с любым основанием.
6. Проверьте целостность уплотнения — края манжеты должны плотно прилегать, рельсовый профиль не поврежден.

Важно: температура нагрева должна соответствовать рекомендациям производителя — перегрев может повредить материал.

Особенности конструкции

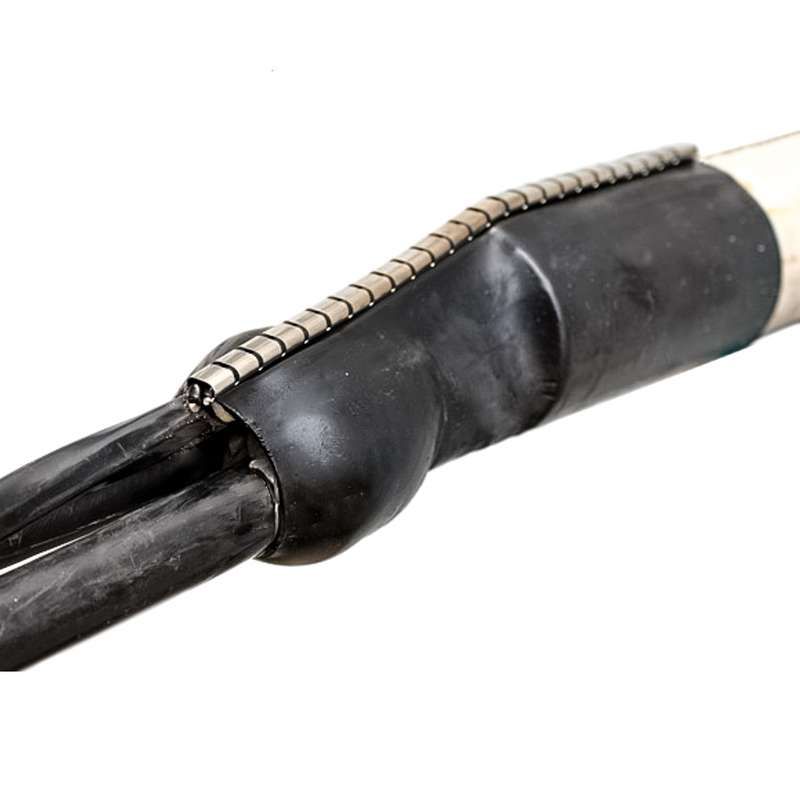

УКПт-Р-135/35 имеет усиленную конструкцию с рельсовым профилем по краям манжеты. Это позволяет установить металлический замок для механического усиления герметизации. Также благодаря такой форме два таких уплотнителя можно соединить друг с другом — это увеличивает длину защищаемого участка вдвое.

Преимущества

• Не требуется отключение линии или демонтаж кабелей — монтаж возможен на работающей системе.
• Высокий коэффициент усадки (5:1) обеспечивает плотное прилегание к разному диаметру кабелей.
• Клеевой слой гарантирует герметичность на всех типах поверхностей — металл, бетон, пластик.
• Состав без галогенов снижает выделение токсичных веществ при возгорании.
• Устойчивость к УФ-излучению делает изделие пригодным для наружной установки.
• Возможность комбинирования двух элементов для удлинения зоны защиты.

Ограничения применения

• Не применяется для кабелей с диаметром более 35 мм после усадки — риск недостаточного прилегания.
• Не предназначено для постоянного погружения в воду — хотя устойчиво к влаге, не является водоупорным устройством для подводных трасс.
• Требует доступа для нагрева феном — невозможна установка в полностью закрытых или труднодоступных местах без предварительного расширения пространства.
• Не подходит для высоковольтных кабелей выше класса напряжения, указанного в нормативном документе — проверяйте соответствие проектным требованиям.

Примеры использования

• Ремонт уплотнения в асбоцементной трубе, где через год после монтажа появились щели и попадание влаги.
• Добавление герметизации кExisting кабельному вводу в подвале, куда дополнительно проложили несколько силовых кабелей.
• Защита кабельного ввода под дорогой, где невозможно вскрытие асфальта — использование УКПт-Р-135/35 позволяет выполнить ремонт сверху.
• Объединение двух уплотнителей для герметизации длинного участка кабельного канала в тоннеле.

Практические советы

• Перед монтажом всегда проверяйте внешний диаметр трубы — он должен быть ≤135 мм, иначе манжета не сможет ее охватить.
• Используйте термофен с регулировкой температуры — оптимальная температура около 120–150 °C.
• Не экономьте на герметике: наносите его сплошной полосой, особенно там, где кабели выходят из трубы под углом.
• После монтажа проверьте герметичность — продувка воздухом под давлением 0,2–0,3 бар поможет выявить утечки.
• Храните уплотнители в сухом месте, избегая прямого солнечного света — даже с УФ-защитой длительное воздействие может снизить эластичность материала.
