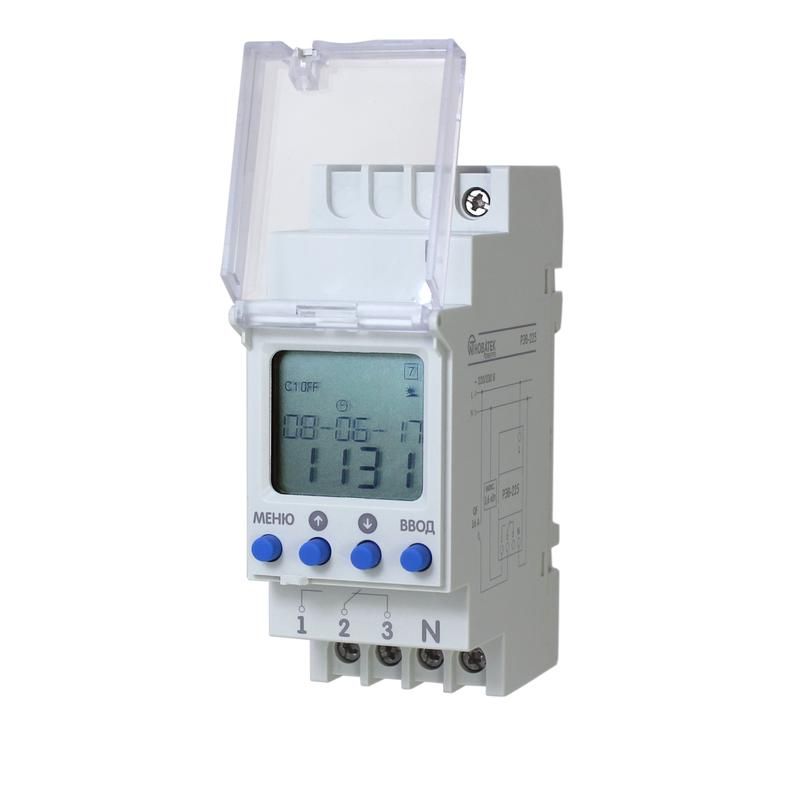

Астрономический таймер РЭВ - 225 для управления уличным освещением 3425604225 НовАтек-Электро

Реле времени РЭВ-225 от НовАтек-Электро - устройство для автоматического включения и отключения уличного освещения по астрономическим данным: восходу и закату солнца. Артикул 3425604225 позволяет отказаться от внешних фотодатчиков, используя точный расчёт времени на основе географических координат.

Назначение и область применения

Реле времени РЭВ-225 предназначено для управления уличным освещением, рекламными установками, декоративной подсветкой и другими нагрузками, требующими точного соблюдения суточного цикла. Устройство работает автономно - не нуждается в датчиках света, так как само определяет моменты восхода и заката солнца по заданным координатам местоположения. Подходит для установки в щитовые помещения, на улице в защищённых корпусах, в коммунальных и промышленных объектах.

Технические характеристики

• Напряжение питания: 220–240 В переменного тока (AC)
• Коммутируемый ток: до 16 А - способно управлять нагрузкой до 3,5 кВт
• Диапазон выдержек времени: от 1 минуты до 1 года - можно задавать любые интервалы, включая ежедневные циклы
• Количество переключающих контактов: один нормально разомкнутый (NO) - управление одной группой нагрузки
• Мощность устройства: 0,05 кВА - минимальное энергопотребление при работе
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество модулей DIN: 2 - компактный размер, занимает мало места в щите
• Тип подключения: винтовые зажимы - надёжное соединение проводов без специальных инструментов
• Индикация: светодиоды показывают состояние питания, работу таймера и активацию выхода
• Степень защиты: IP40/IP20 - защита от прикосновений и крупных частиц, но не от воды; требуется установка внутри электрошкафа
• Диапазон рабочих температур: от –35 C до +55 C - работает в условиях холодного климата
• Климатическое исполнение: УХЛ3.1 - рассчитано на умеренные и холодные регионы России
• Встроенная литиевая батарея: сохраняет настройки и хронологию даже при отключении основного питания

Совместимость и монтаж

Реле времени РЭВ-225 совместимо с любой сетью 220–240 В AC и легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно отвертки. Кабели должны иметь сечение до 2,5 мм2. Монтаж допускается только в закрытом шкафу из-за степени защиты IP40/IP20. После установки необходимо ввести координаты (широта/долгота) и актуальное время через меню на лицевой панели. Батарея заменяемая - срок службы более 5 лет.

Безопасность и стандарты

Реле времени РЭВ-225 соответствует требованиям безопасности для бытовых и промышленных устройств. Применяются стандарты IEC 60730 для автоматических электрических контроллеров. Защита от перегрузок и коротких замыканий реализована в виде механического предела коммутационной способности контакта 16 А. Не содержит опасных напряжений на пользовательских элементах управления.

Преимущества

• Автоматическая привязка к астрономическому времени - исключает необходимость вручную менять график зимой/летом
• Функция “ночной перерыв” - возможность отключить освещение на несколько часов в полночь, экономя энергию
• Встроенная батарея - сохраняет программу и время при отключении электроснабжения
• Высокий диапазон выдержек - подходит как для ежедневного режима, так и для сезонных программ
• Индикация состояния - наглядно видно, включен ли таймер, есть ли питание, сработал ли выход

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP40/IP20 не защищает от влаги и пыли
• Не подходит для постоянной работы с индуктивными нагрузками выше 16 А - возможен износ контактов
• Требуется точная настройка географических координат - ошибка в 1° может сместить время включения на 4–6 минут
• Не имеет функции резервирования по времени - при потере питания и отсутствии батареи все настройки сбрасываются
• Поддерживает только одну группу нагрузки - для нескольких контуров потребуются дополнительные реле

Примеры использования

• Управление уличным освещением во дворах жилых массивов
• Включение подсветки фасадов зданий и архитектурных объектов
• Работа с дорожными знаками, светофорами и информационными табло
• Освещение парковок, автостоянок и территорий предприятий
• Системы освещения в сельскохозяйственных комплексах и на железнодорожных путях

Практические советы

• Перед первым запуском обязательно введите точные координаты вашего объекта - проверьте их через GPS-приложение
• Настройте “ночной перерыв” на период с 01:00 до 05:00, чтобы снизить расходы на электроэнергию
• Проверяйте состояние литиевой батареи каждые 3–4 года - при слабом сигнале индикации или сбросе настроек замените её
• При использовании в холодном климате (ниже –25 C) убедитесь, что шкаф не продувается ветром - это снижает риск конденсата
• Не подключайте к реле РЭВ-225 светодиодные ленты с импульсными драйверами - они могут вызывать ложные срабатывания
• Для больших объектов с несколькими участками освещения используйте РЭВ-225 в связке с контактными магнитными пускателями
