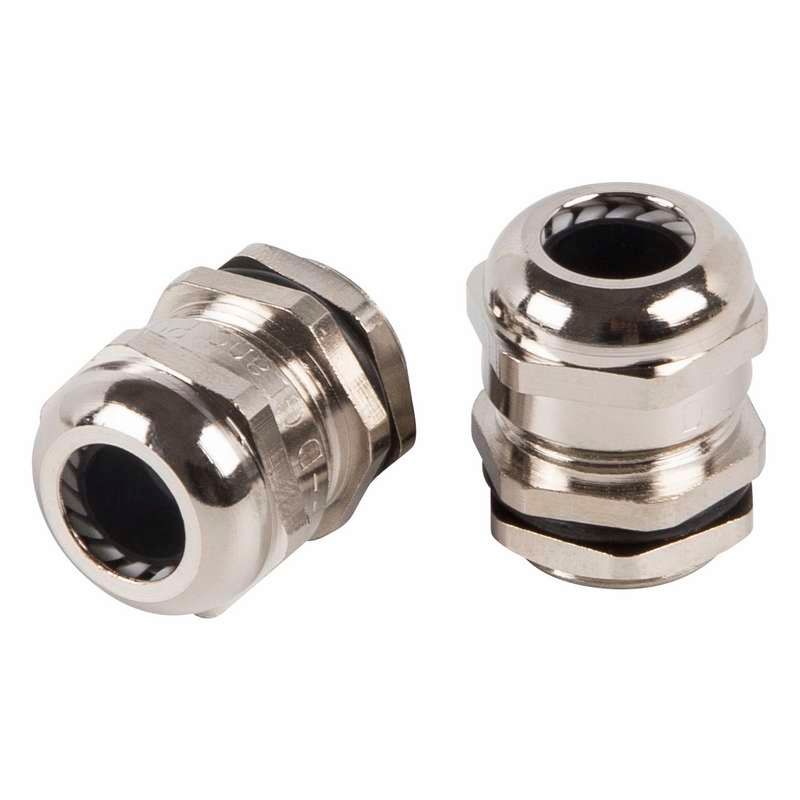

Кабельный ввод металлический PGM-21 (18-13 мм) | 07-8221 REXANT MEET

Кабельный ввод металлический PGM-21 (18-13 мм) от Rexant обеспечивает герметичный и прочный ввод кабелей в электрооборудование, сохраняя защиту IP68 даже в агрессивных условиях. Артикулы 07-8221 и etm07-8221 подходят для установки в шкафы, короба и пульты, работающие на улице, в подвалах или в зонах с высокой влажностью.

Назначение и область применения

Кабельный ввод металлический PGM-21 (18-13 мм) используется для надёжной фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, коммутационных шкафов, распределительных коробок, пультов управления, промышленных станков и систем автоматизации. Подходит для условий с высокой влажностью, воздействием солёной воды, масел, химических растворителей и загрязнённой среды. Особенно эффективен там, где требуется долговечная защита от внешних факторов - на морских объектах, в пищевой промышленности, на насосных станциях и в подземных сооружениях.

Технические характеристики

• Диапазон диаметров кабеля: 13–18 мм - позволяет фиксировать кабели с жилами и оболочкой в этом диаметре, как до, так и после затяжки;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Резьба: M28×1,5 - стандартизированная метрическая резьба для монтажа в отверстия соответствующего размера; длина резьбы - 9 мм;
• Материал корпуса: латунь с никелированным покрытием - устойчивость к коррозии, механическому износу и химическим воздействиям;
• Уплотнение: неопреновое кольцо - эластичное, долговечное, совместимо с маслами, жирами, спиртами и слабыми кислотами;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Разъемный сальник: да - можно собирать/разбирать без демонтажа кабеля;
• Температурный диапазон: –40…+100 C - работает в экстремальных температурах, включая холодные регионы и нагреваемые помещения;
• Ударопрочность: да - выдерживает механические нагрузки и вибрации;
• Состав: без галогенов - безопасен при горении, не выделяет токсичных газов;
• Цвет: естественный - серебристый оттенок никелированной поверхности.

Совместимость и монтаж

Кабельный ввод металлический PGM-21 (18-13 мм) устанавливается в отверстие диаметром 28 мм с внутренней резьбой M28×1,5. Для монтажа потребуется ключ на 28 мм (по шестиграннику - отсутствует, поэтому применяется только резьбовой способ затяжки). Гайка имеет антираскручивающую конструкцию - не требует дополнительных контргаек. Кабель вставляется в уплотнительное кольцо, затем ввод вворачивается в корпус оборудования. После этого гайка затягивается до плотного прилегания уплотнения к кабелю. Разъёмная конструкция позволяет менять кабель без удаления самого ввода - удобно при модернизациях и ремонтах.

Безопасность и стандарты

Кабельный ввод металлический PGM-21 (18-13 мм) соответствует требованиям к герметичности IP68 и не содержит галогенов, что делает его безопасным для использования в закрытых и людных помещениях. Материалы (латунь, неопрен) не выделяют токсичных веществ при перегреве или возгорании. Никелирование снижает риск электрохимической коррозии в агрессивных средах.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67);
• Никелированная латунь - устойчивость к солёной воде, кислотам, маслам и моющим средствам;
• Неопреновый уплотнитель - сохраняет эластичность при минусовых температурах и не трескается;
• Разъёмная конструкция - экономит время при замене кабеля;
• Антираскручивающая гайка - исключает самопроизвольное ослабление крепления;
• Широкий температурный диапазон - подходит для сурового климата и тепловыделяющего оборудования.

Ограничения применения

• Не подходит для кабелей с диаметром менее 13 мм или более 18 мм - возможна утечка или недостаточная фиксация;
• Не рассчитан на частую смену кабелей - хотя разборный, многократные сборки могут изнашивать уплотнение;
• Запрещено использовать с кабелями, имеющими жёсткую броню или крупные металлические элементы - они могут повредить уплотнительное кольцо;
• Не рекомендован для постоянного погружения под глубоким давлением - IP68 гарантирует защиту при погружении, но не при высоких гидростатических нагрузках (например, ниже 10 м).

Примеры использования

• Электрощиты на открытых площадках - защита от дождя, снега и солёного тумана;
• Промышленные станки с гидравликой - устойчивость к маслам и смазкам;
• Подвалы и канализационные насосные станции - влага, плесень, химические реагенты;
• Фood-производство - соответствие требованиям к гигиеничности и отсутствию галогенов;
• Морские платформы и портовое оборудование - коррозионная стойкость латуни и никеля против солёной воды.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 13–18 мм. Если кабель слишком тонкий, используйте дополнительную прокладку или выберите другой ввод;
• Не перетягивайте гайку - избыточное усилие деформирует уплотнитель и снижает герметичность;
• При использовании в вибрационных средах периодически проверяйте затяжку - даже с антираскручивающей конструкцией возможна медленная потеря контакта;
• Для кабелей с толстой оболочкой (более 17 мм) перед установкой сделайте лёгкую фаску на конце - это облегчит вход в уплотнитель;
• При необходимости замены кабеля - просто открутите гайку, вытяните старый провод, введите новый и снова затяните - не нужно снимать весь ввод с оборудования.
